工业铝型材8槽配套密封盖条结构设计

　　在工业铝型材框架搭建的各类应用场景里，槽口的防护与密封一直是容易被忽略但直接影响框架整体使用寿命的细节。这款适配8槽铝型材的盖条，主要用于欧标8槽系列工业铝型材的端面槽口密封，日常在自动化设备机架、生产线防护围栏、物料周转架、设备安全防护罩这类铝型材拼装结构中随处可见它的应用。很多现场安装的师傅都有体会，裸露的铝型材槽口很容易积攒切削碎屑、车间粉尘、生产过程中飞溅的切削液甚至焊接飞溅物，这些杂物一旦进入槽型内部，后期加装内置连接件、调整滑块螺母位置的时候就会出现卡滞，严重的还会划伤型材阳极氧化层，造成局部腐蚀，尤其是在有潮湿环境、食品加工车间有清洗喷淋需求、焊接工位有焊渣飞溅的场景，槽口没有封堵的话，后期维护清理的工作量会成倍增加。

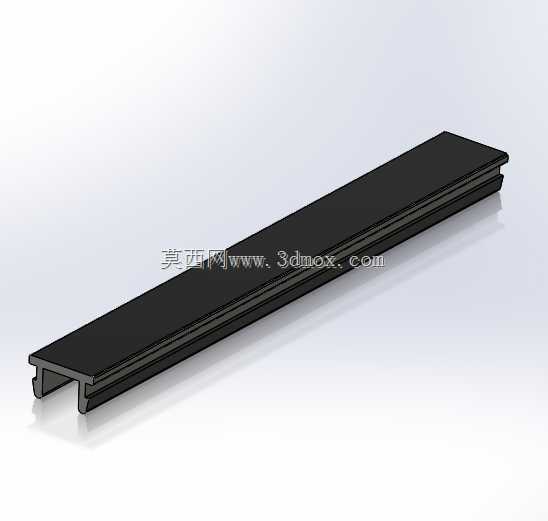

　　从功能设计上看，这款盖条采用了和型材槽口完全匹配的卡接结构，两侧的卡筋尺寸严格对应8槽铝型材的槽口内卡边尺寸，安装时不需要额外粘接或者紧固件，只需要顺着槽口方向按压卡入即可，卡入后两侧卡筋会牢牢卡在型材槽的内凹卡位里，不会因为设备运行的轻微震动出现松脱移位。盖条的顶面和型材表面保持齐平，不会突出型材表面形成凸起，避免在框架使用过程中剐蹭操作人员衣物、刮伤输送的工件表面，也不会积留灰尘杂物，日常清洁只需要擦拭表面即可。盖条的整体截面做了等壁厚设计，材料选用常用的改性PVC或者尼龙材质，既有足够的韧性保证安装时可以顺利卡入槽口，又有足够的表面硬度，日常磕碰不会出现明显凹痕，长期使用也不会出现老化变脆的问题。

　　设计这款盖条的时候，首先要严格匹配8槽铝型材的安装边界，首先要明确适配的是槽口宽度8mm的标准工业铝型材，卡筋的外沿尺寸要比槽口内卡接位尺寸大0.2-0.3mm，保证卡入后的抱紧力，同时卡筋的导入端做了微小的倒角，方便安装时顺利导入槽口，不需要使用橡胶锤大力敲击就能徒手按压到位。盖条的总宽度要和型材槽口的外沿宽度完全一致，安装后和型材表面形成完整的平面，不会出现台阶缝隙。长度方向可以根据实际使用的型材长度任意裁切，不需要提前定制固定长度，现场安装时可以根据实际下料长度灵活裁剪，适配不同长度的型材槽口封堵需求。

　　实际使用中，这款盖条除了基础的防尘密封作用，还能起到槽口装饰的作用，黑色的盖条和银白阳极氧化的铝型材形成清晰的视觉分界，让整体框架外观更整洁统一。在需要安装透明防护板、亚克力门板的框架上，盖条还可以填补板材和型材槽口之间的间隙，避免板材直接和硬质铝型材接触产生摩擦异响，同时起到一定的缓冲减震作用。在一些有防静电要求的车间场景，还可以选用防静电材质的同结构盖条，避免表面积累静电对敏感电子元件造成损伤。

　　很多结构设计新手在做铝型材框架设计的时候，往往只关注型材本身的选型和连接件的强度，忽略槽口封堵这类细节，等到设备现场安装使用后才发现槽口积灰、杂物卡滞的问题，后期再补装盖条往往因为已经安装了其他附件，需要拆卸部分结构才能安装，反而增加了施工工作量。在三维建模阶段就将这类配套附件同步纳入装配体，一方面可以在设计阶段就验证盖条和其他安装附件的干涉情况，比如槽内安装的滑块螺母、内置连接件是否会和盖条的卡筋产生位置冲突，提前调整安装位置，避免现场安装时出现干涉无法装配的问题；另一方面也可以在生成BOM清单的时候同步统计盖条的用量，提前采购配套，避免现场缺件耽误安装进度。

　　从安装维护的角度看，这款盖条的可拆卸性也做了充分考虑，后期如果需要在槽内加装附件，只需要用平口螺丝刀从盖条的端部轻轻撬动就可以拆下，不会损坏型材表面也不会造成盖条本身的断裂，拆下的盖条还可以重复安装使用，降低后期改造的配件成本。盖条的截面结构没有复杂的倒扣或者薄壁结构，挤出生产的时候成型难度低，尺寸一致性容易保证，批量生产的良率高，也能有效控制配件的采购成本，适合各类铝型材框架项目大批量配套使用。
