工业重载槽型4590铝合金结构型材

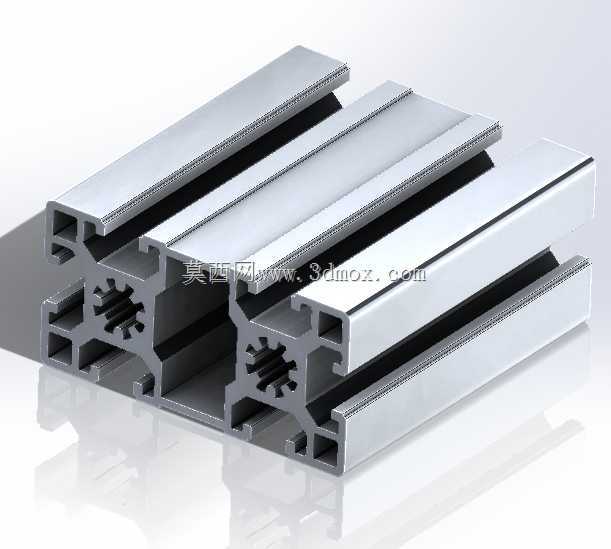

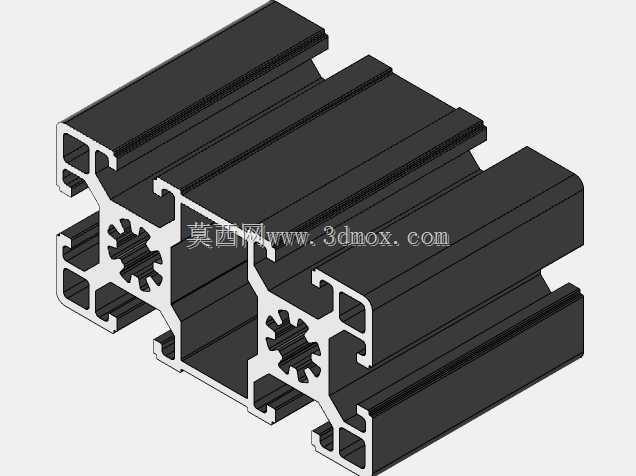

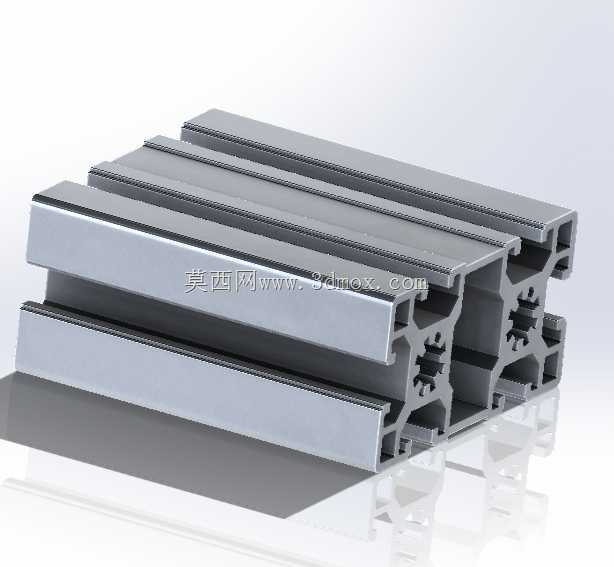

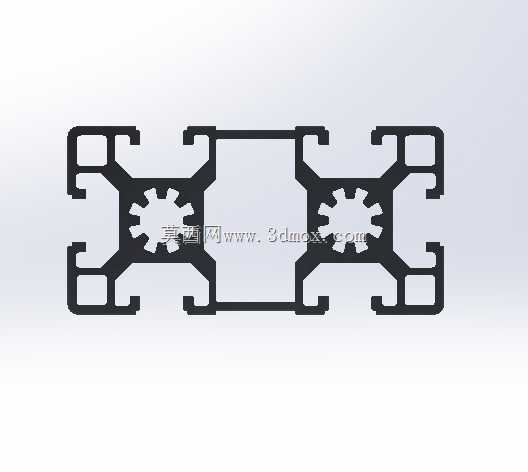

　　这款槽型铝合金结构件，是自动化生产线、工业设备机架搭建场景中应用极广的基础承载构件，日常做设备选型时，这类大截面型材往往承担整台设备的主体框架载荷，区别于轻型20、30系列小截面型材，4590规格的截面抗弯、抗扭性能足以支撑单跨1.2米以上的无中间支撑横梁布局，在光伏组件输送线、大型检测设备机架、非标自动化工作站的主体框架中，常作为主立柱、主横梁使用，避免小截面型材重载下出现的绕度超标、长期使用形变的问题。从截面结构来看，型材采用多腔中空设计，两侧对称布置T型安装槽，槽口尺寸适配行业通用的M8、M6T型螺栓，安装时不需要对型材做额外打孔攻丝，只需将螺栓头卡入槽内旋转90度即可完成连接件锁紧，大幅缩减现场装配的加工工序，

　　中间区域设置的星型锁紧槽，是为大载荷拼接场景设计的，当两根型材做直角拼接或者加长对接时，配套的星型连接件嵌入该槽后，接触面积远大于普通平键连接，能承受更大的剪切力，避免设备运行过程中拼接位置出现松动错位。型材的安装边界设计充分考虑了工业现场的装配兼容性，截面宽度90mm、厚度45mm的尺寸，刚好能和同系列4545、4590、9090规格型材做任意组合拼接，槽口中心距严格遵循行业通用的安装孔距标准，不管是搭配角码、连接板还是内置连接件，都不需要做额外的尺寸适配，型材端面的加工余量预留充足，需要做端面攻丝、安装端盖或者脚轮、调节脚杯时，直接在端面中心孔位置加工即可，不需要额外做定位找正。在实际设备搭建场景中，

　　这类型材的使用逻辑和焊接方管有本质区别，采用铝型材搭建的框架不需要做焊接、表面喷漆处理，所有连接均为可拆卸式结构，后期设备改造、工位调整时可以直接拆解重组，材料重复利用率能达到90%以上，而焊接方管一旦成型就很难改动，拆解后基本只能做废料处理。设计这类型材的三维模型时，需要重点把控槽口的尺寸公差，槽口的开口宽度、槽内空腔尺寸如果偏差超过0.2mm，就会出现T型螺栓卡入不畅、锁紧后滑动的问题，截面的壁厚分布也做了针对性优化，承载受力较大的槽口根部、星型槽周边壁厚做了加厚处理，非主要承载的内腔区域适当减薄，在保证整体结构强度的前提下控制型材的米重，降低材料成本。日常做设备结构设计时，选用这款型材需要提前核算承载要求，

　　当作为水平横梁使用时，要根据支撑跨距核算静载下的绕度值，一般来说单跨1米时，中心静载不超过150kg的场景下，型材绕度可以控制在0.5mm以内，完全满足大部分工业设备的精度要求，如果跨距更大或者载荷更高，可以在型材槽内嵌入钢条做加强处理，进一步提升横梁的抗弯性能。型材的表面采用阳极氧化处理，氧化膜厚度满足工业环境使用要求，在普通生产车间环境下不会出现氧化锈蚀问题，表面硬度足够，日常装配过程中轻微磕碰不会出现明显划痕，长期使用也能保持外观整洁。除了主体框架搭建，这款型材还可以用来制作设备的安全防护栏、物料周转车的车架、大型工作台的台面支撑，搭配对应的槽条、端盖、合页、门锁等配件，可以直接组装成设备的安全门、防护罩，不需要额外做其他结构件加工，大幅缩短设备的生产装配周期。
