管道自动送料装载机构三维结构设计

　　这套管道装载机构的设计初衷，是解决管材加工产线中人工上料效率低、定位精度差的痛点，常见于管材切割、管材端部成型、管材焊接类自动化产线的进料工位，适配圆形金属管材、硬质塑料管材的单根有序送料作业，替代传统人工抬料、对位的操作模式，降低一线操作人员的劳动强度，同时减少上料环节的等待时长，匹配后续加工工位的节拍要求。

　　从实际应用场景来看，该机构多布置在管材料架与加工主机的进料端之间，承接成捆堆放的待加工管材，通过自身的动作逻辑将单根管材逐一分离、输送至加工位的定位夹具处，可适配不同管径范围的圆管送料需求，在五金管材加工、钢结构管件生产、流体管道预制等车间场景中均有广泛的应用空间，能够兼容连续化三班倒的生产作业节奏，机构的动作逻辑与产线主机的运行信号做联锁控制，不会出现空送、多送的卡料问题。

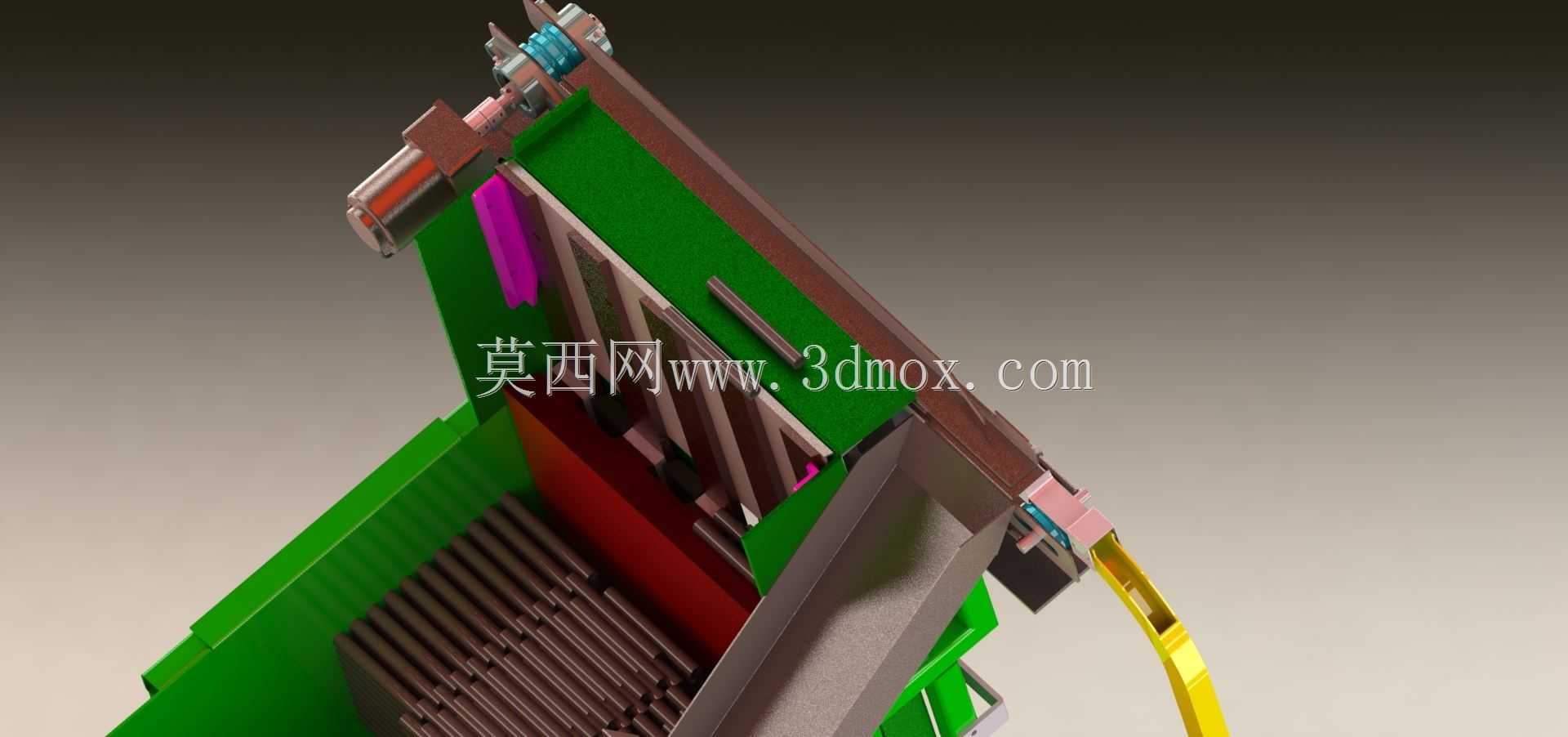

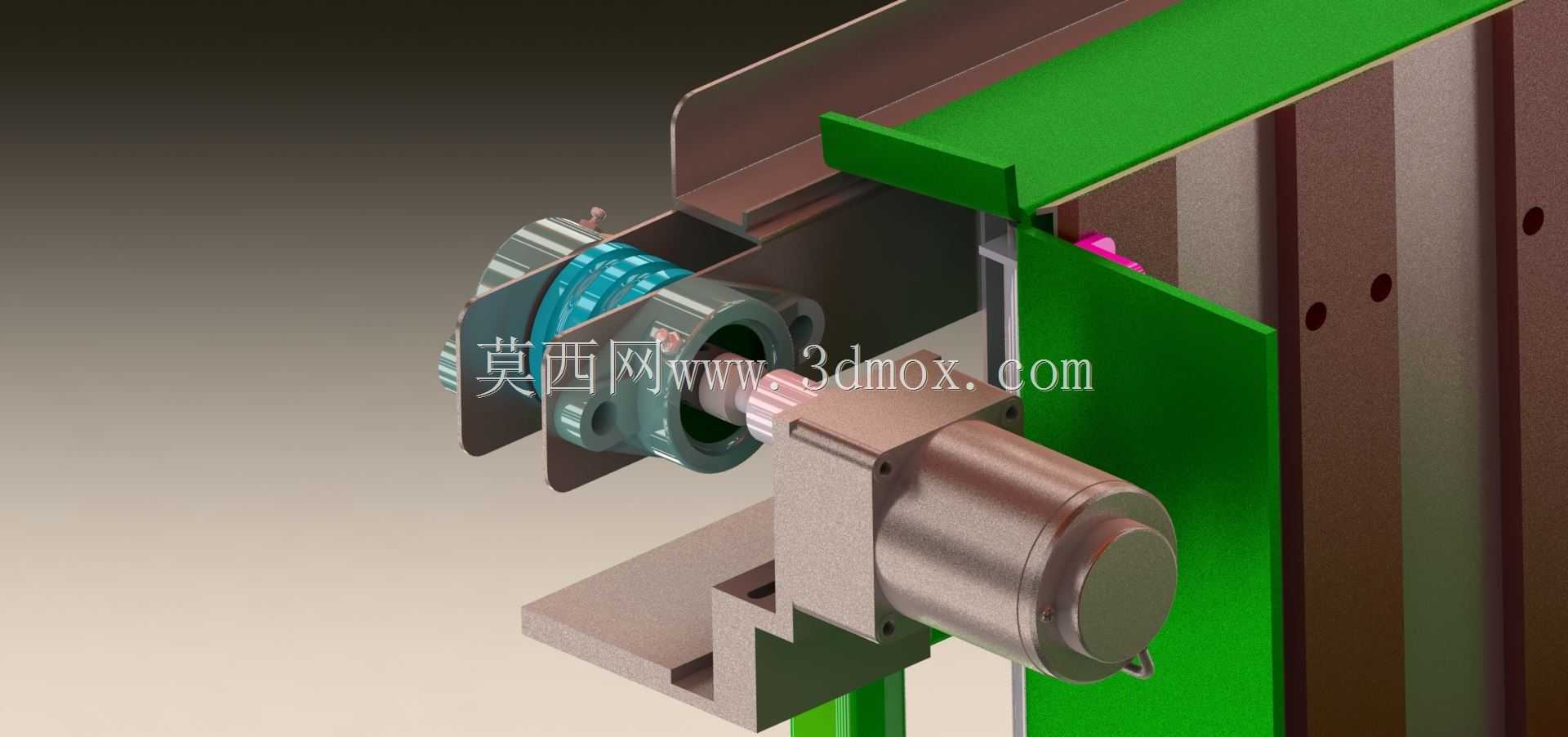

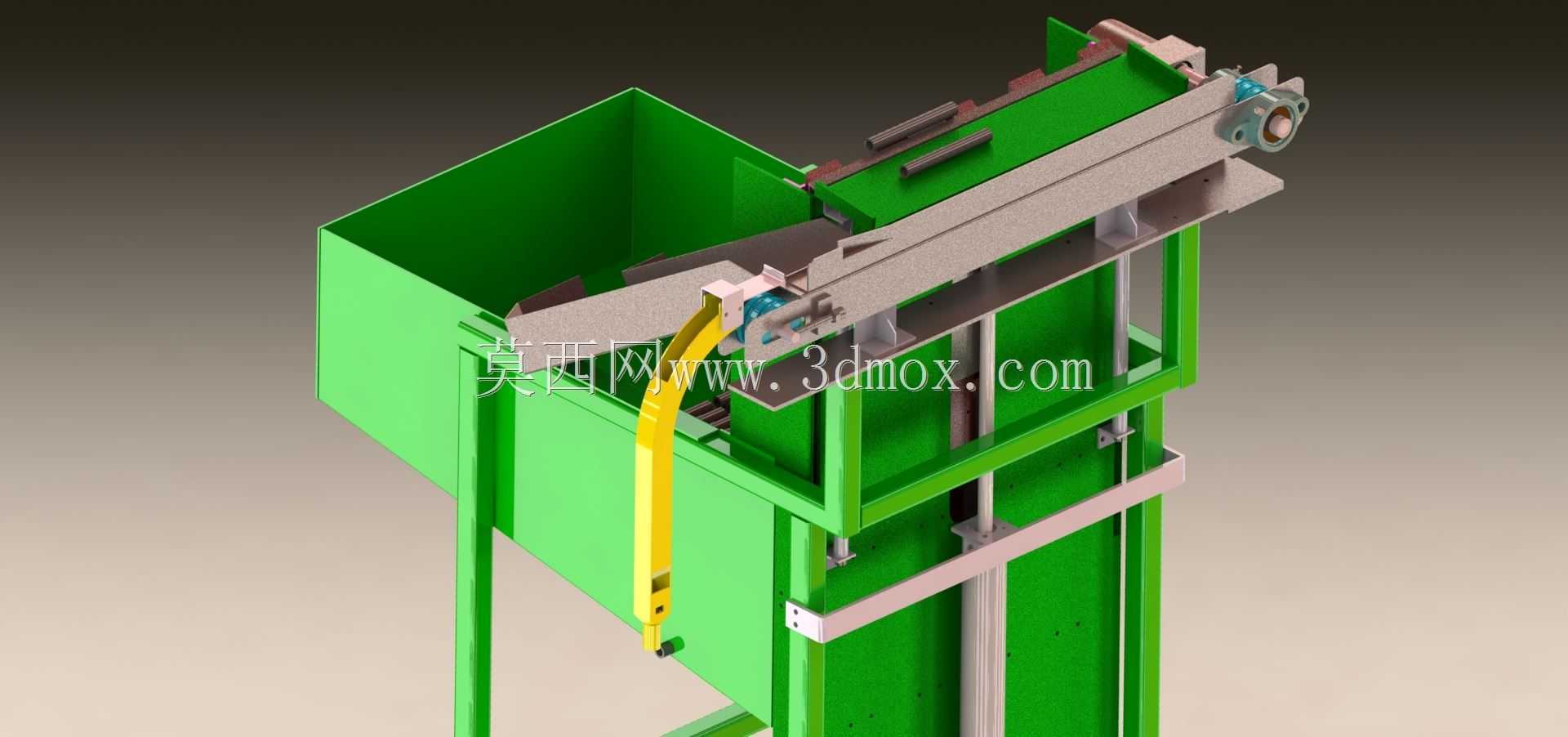

　　功能特性层面，这套机构采用动力端直连驱动的结构形式，驱动单元通过法兰式安装座固定在焊接式机架上，输出端通过联轴器连接送料执行滚轮，滚轮表面做防滑滚花处理，增大与管材外壁的接触摩擦力，避免送料过程中出现打滑偏移；机架侧边设置可调式侧挡料板，可根据待输送管材的直径调整挡料间隙，保证每次仅放行单根管材进入送料工位，侧挡料板通过腰型孔与机架连接，调整时无需完全拆卸紧固件，仅需松开螺母滑动至对应刻度位置锁紧即可，现场调试操作便捷。送料端的支撑轴承座采用剖分式结构，后期维护更换轴承时无需拆解整个传动链路，仅需拆开轴承座上盖即可完成易损件更换，减少设备停机维护的时间成本。

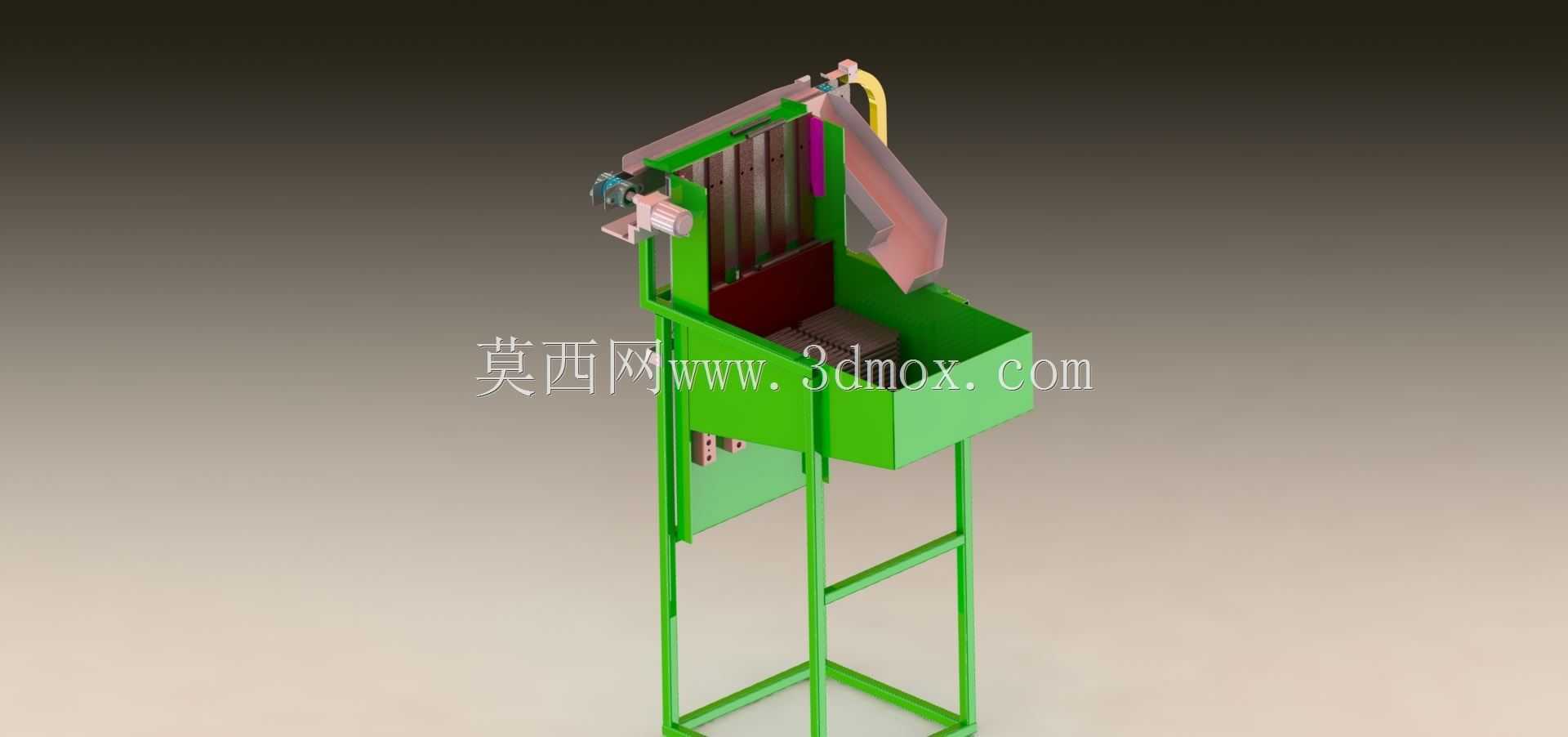

　　设计思路上，整个机构遵循模块化设计原则，将动力驱动模块、送料执行模块、机架支撑模块、挡料定位模块做独立拆分，各模块之间通过标准紧固件连接，无需复杂的配焊、配加工序，不同模块可根据产线的实际布局需求做位置调整，比如当产线进料高度发生变化时，仅需调整机架底部的可调支撑脚高度，即可匹配不同的进料高度差，无需重新设计整体机架结构。传动链路的设计尽量缩短动力传递路径，驱动单元输出轴直接与送料滚轮的传动轴连接，减少中间齿轮、链轮传动带来的回程间隙，提升送料位置的重复定位精度，保证管材送达加工位时的轴向位置偏差控制在允许范围内，满足后续加工的精度要求。所有转动副的位置均预留润滑注油孔，日常保养时可直接通过注油孔加注润滑脂，无需拆解转动部位，降低日常运维的操作难度。

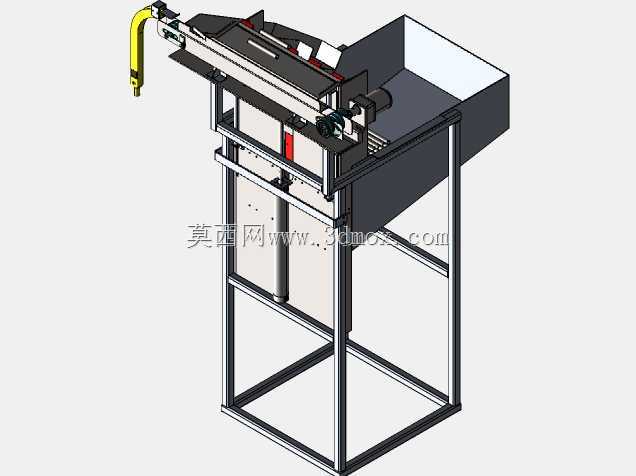

　　外形尺寸与安装边界方面，整套机构的横向安装宽度适配常见的1米以内长度管材的进料需求，纵向安装深度不占用过多的产线侧边空间，机架底部的安装孔位按照通用设备安装的标准间距设置，可直接通过膨胀螺栓固定在车间硬化地面上，也可通过脚轮组件移动适配临时产线的布局需求。机构的最高点不超过成人操作视线高度，操作人员在日常巡检时可直接观察到送料滚轮的运行状态、管材的输送情况，无需攀爬或借助辅助观察设备。驱动单元的接线端预留足够的线缆弯曲半径，安装时可根据车间的布线方向选择左侧或右侧走线，避免线缆与运动部件发生干涉。机构的所有外露锐边均做倒角处理，避免操作人员调试、维护时被划伤，外露的传动部位设置可拆卸式安全防护罩，防护罩上开有观察窗口，既满足安全防护的要求，也不影响日常运行状态的观察。

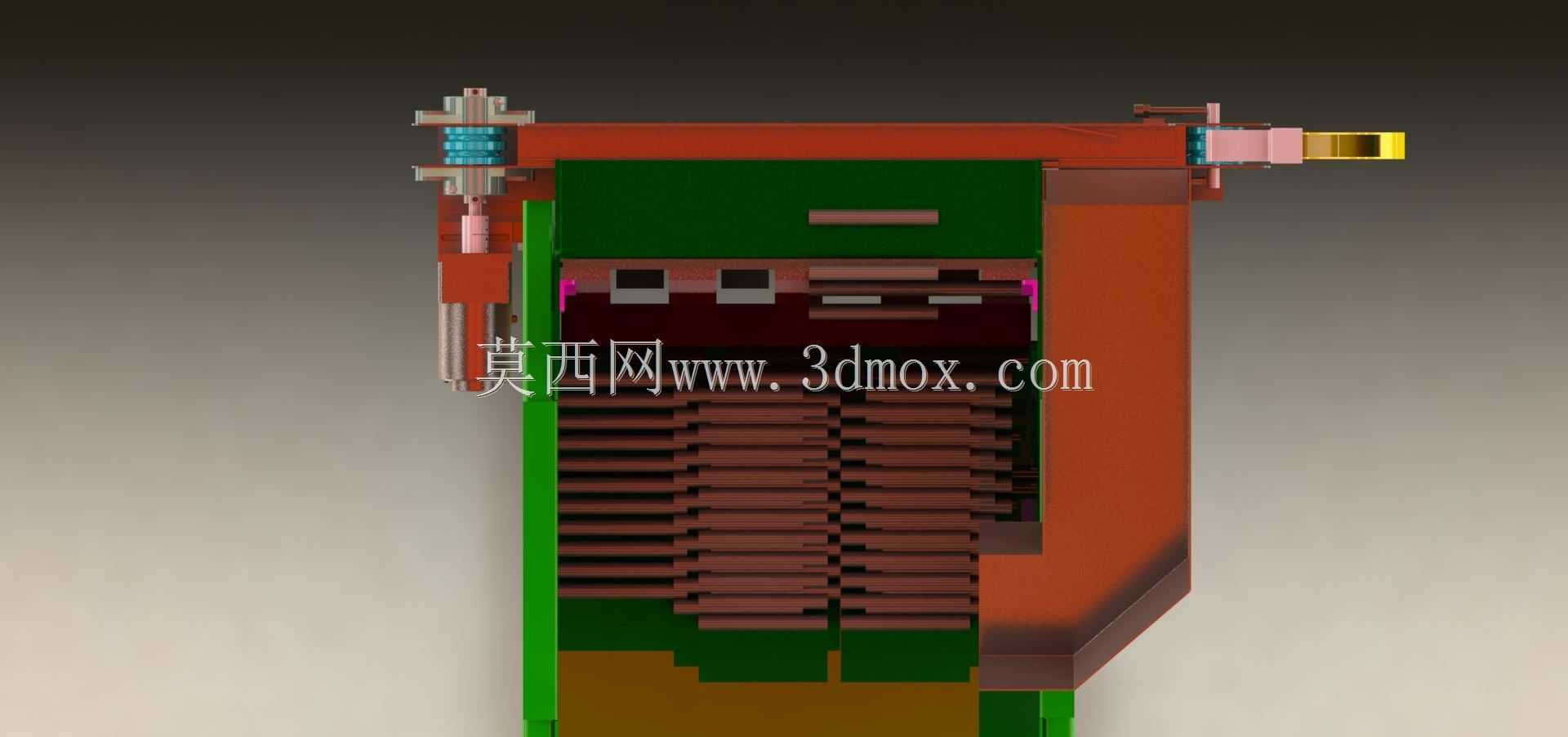

　　在实际工况适配性上，这套机构的送料速度可通过驱动单元的参数做无级调整，可匹配不同加工节拍的主机设备，当后续加工工位需要快速送料时可提高滚轮转速，当需要精准对位时可降低转速实现慢速进给，适配不同生产场景的灵活需求。送料滚轮的材质选用耐磨合金钢，表面经过淬火处理，长期与管材接触摩擦也不会出现过度磨损，使用寿命满足长期连续生产的要求；与管材接触的挡料板表面粘贴有聚氨酯缓冲垫，避免管材下落、输送过程中被金属件刮伤表面，影响成品管材的外观质量。
