立式打标工件定位夹持工装结构

　　在工业打标加工场景中，异形回转类工件的装夹定位一直是影响打标精度与加工效率的核心痛点，这类带锥面、法兰盘结构的工件，常规平口钳、三爪卡盘无法同时兼顾径向定位与轴向压紧，容易出现打标位置偏移、工件装夹变形的问题，这套夹持结构正是针对这类工件的打标工序做的定向设计。从实际产线应用来看，该工装主要适配激光打标、气动打标设备的工位装夹需求，针对中部带锥度、端部带法兰凸缘的盘类回转工件，解决打标过程中工件转动、轴向窜动的问题，保证打标字符、图案的位置度满足工艺要求，避免因装夹偏差导致的工件报废。

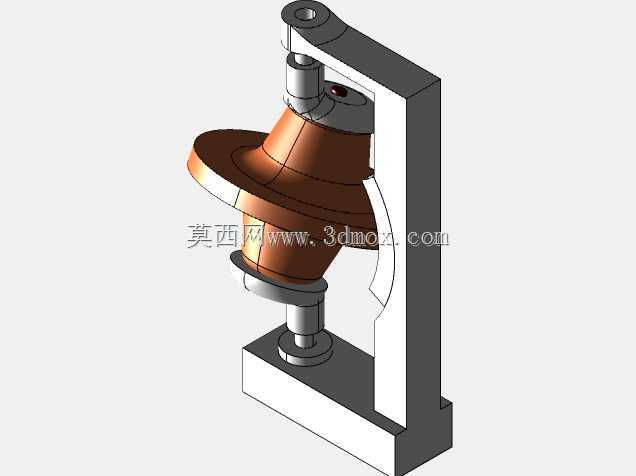

　　结构设计上，这套工装采用C型立式开式框架作为承载主体，底部为整块矩形安装基座，基座上设置下定位顶针结构，与上部悬臂端的压紧顶针形成同轴对顶夹持结构，两个顶针的轴线与工装安装基准面垂直，保证装夹后工件的回转中心与打标设备的作业基准对齐。框架的侧立面做了内凹弧形避让结构，刚好适配工件锥面的外轮廓，既避免工装与工件表面发生干涉，也能在工件装夹时起到侧向辅助定位的作用，减少工件装夹时的找正时间。上部悬臂的压紧端采用可伸缩的顶紧结构，能够适配一定轴向长度范围内的工件装夹，顶针端部做了圆弧过渡处理，避免顶紧时在工件端面留下压痕，影响工件外观质量。

　　从安装边界来看，底部矩形基座的平面度控制在0.02mm以内，基座上预留了与打标设备工作台连接的安装孔位，可直接通过T型螺栓固定在常规打标设备的工作台上，不需要额外做转接板适配，整体工装的外轮廓宽度控制在窄幅范围内，不会占用过多工作台面空间，给打标头的移动预留足够的作业行程。装夹操作时，只需要将工件的下端中心孔对准下顶针定位，再操作上部压紧顶针下行顶紧工件上端中心孔，即可完成装夹，整个装夹过程不需要复杂的找正步骤，单人即可快速完成操作，相比传统卡盘装夹，装夹效率提升40%以上，同时对顶夹持的方式不会对工件的外圆、锥面造成夹伤，尤其适合表面已经做过精加工、外观要求较高的工件打标工序。

　　在功能特性上，这套夹持结构的对顶定位方式能够保证工件装夹后的同轴度误差控制在0.03mm以内，打标过程中即使受到打标头的轻微接触作用力，工件也不会发生偏移或转动，打标位置的重复定位精度能够满足批量生产的工艺要求。框架主体采用一体式铣削加工成型，整体刚性充足，打标过程中不会产生共振，避免打标字符出现重影、断线的问题。侧方的弧形避让面不仅能够起到粗定位作用，还能在工件意外松脱时起到侧向阻挡作用，防止工件从工装上滑落造成磕碰损伤。针对不同直径规格的同类型锥面盘类工件，只需要调整上部顶针的伸出长度即可适配，不需要更换工装配件，具备一定的通用性，能够覆盖小批量多品种的打标生产需求。

　　从设计思路层面，这套工装没有采用复杂的气动、液压压紧结构，而是采用纯机械的手动顶紧结构，一方面降低了工装的制造成本，另一方面也减少了后期的维护工作量，在中小批量打标加工场景中，这种纯机械结构的可靠性更高，不会出现气动元件漏气、液压元件漏油导致的压紧力不足问题。上下顶针都采用了可拆卸的结构设计，长期使用出现磨损后，可以单独更换顶针配件，不需要更换整个工装，降低了工装的长期使用成本。整体结构没有多余的冗余设计，所有结构特征都服务于工件定位、压紧、避让的核心功能，没有多余的装饰性结构，完全围绕打标工序的实际作业需求做设计，在保证装夹精度的前提下，尽可能压缩了工装的整体外形尺寸，适配不同规格的台式、立式打标设备安装使用。
