平板类工件定位压紧固定工装结构

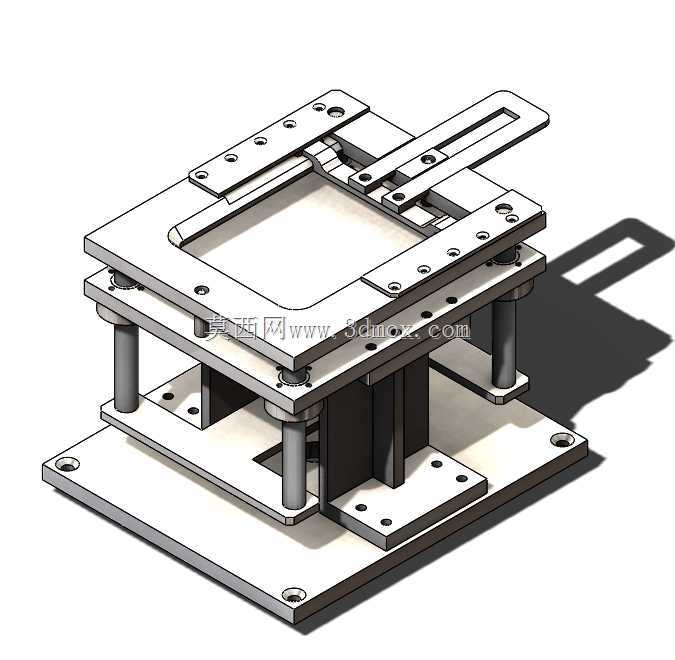

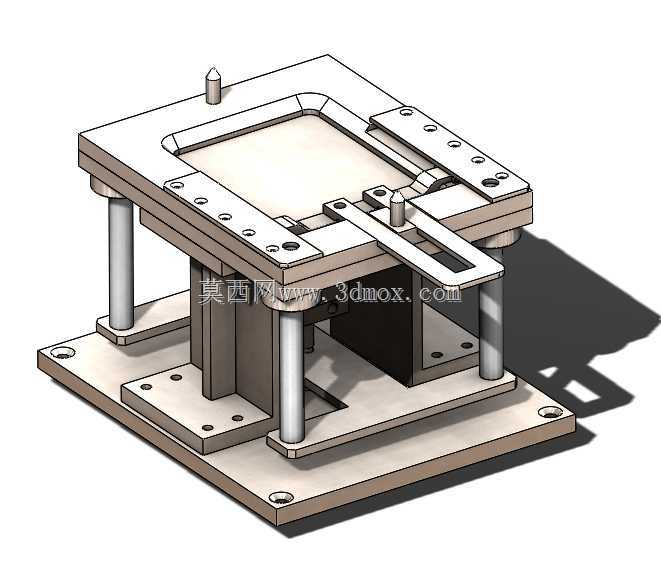

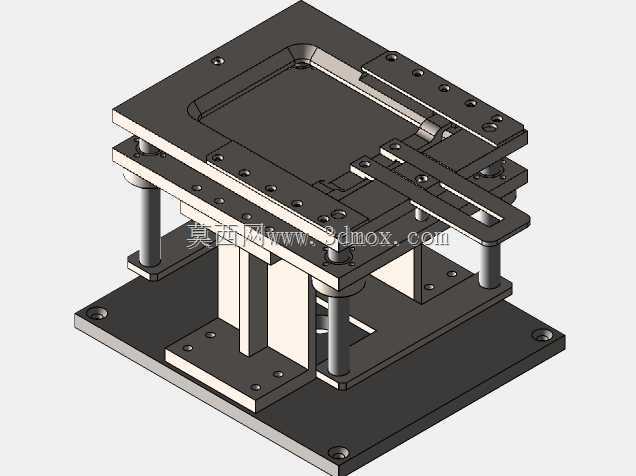

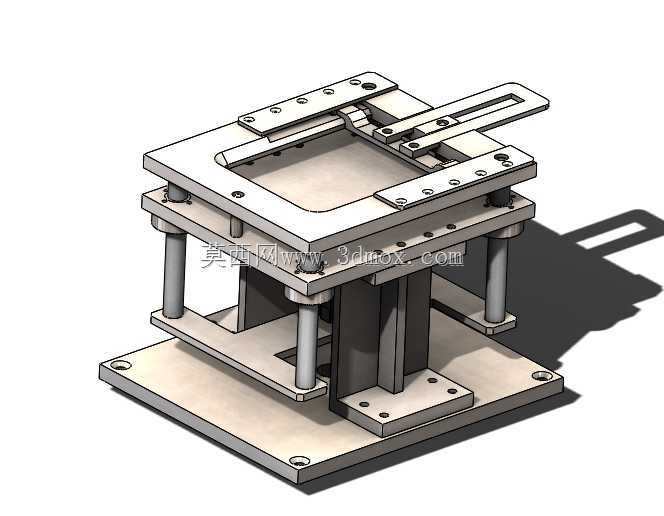

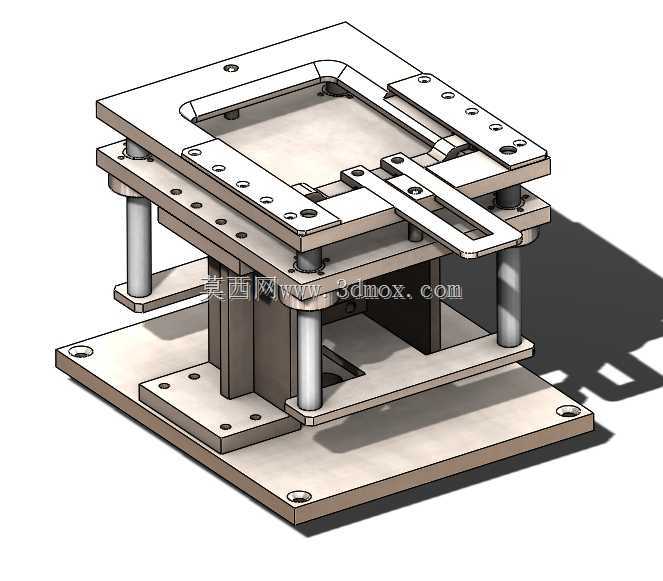

　　在消费电子零部件、小型五金冲压件的批量加工与检测工序里，这类带导柱升降结构的固定装置是工位上的核心定位载体，主要承担待加工工件的精准限位、装夹固定作用，避免工件在铣削、钻孔、尺寸检测或是组装对位过程中出现偏移、翘曲，保障工序加工精度的一致性。整套装置采用上下双层板式承托结构，底部为整块加工成型的安装底板，底板四角预留沉头安装孔，可直接通过内六角螺栓固定在设备工作台面或者流水线工位基座上，安装时需保证底板平面度公差控制在0.02mm以内，避免上层结构安装后出现倾斜偏差。四根等高导柱垂直固定在底板与上层安装板之间，导柱配合直线轴承实现上层夹具部分的平稳升降，升降行程可根据待加工工件的厚度进行适配调整，

　　常规适配行程在20mm到50mm区间，可覆盖绝大多数厚度在30mm以内的平板类工件装夹需求。上层夹具的定位面做了仿形铣削处理，定位槽轮廓与待装夹工件的外轮廓完全匹配，单边配合间隙控制在0.03mm到0.05mm之间，既可以保证工件能够顺利放入定位槽，又能限制工件在水平方向的窜动，定位槽边缘预留的让位缺口，是为了方便加工刀具或是检测探头接触到工件的加工面，避免夹具本身与加工、检测部件发生干涉。侧边延伸出的杠杆式压紧结构，采用偏心压紧原理，扳动压杆即可带动压头下行，均匀压合在工件的非加工边缘位置，压紧力可通过压杆上的调节螺母进行微调，避免压紧力过大导致薄壁工件出现变形，或是压紧力不足导致工件在加工过程中出现移位。

　　整套结构的受力设计经过反复校核，导柱的分布位置避开了工件的上下料路径，操作人员取放工件时不会被导柱阻挡，上下料动作可在两秒内完成，适配自动化机械手取放料的动作路径，可直接集成到自动化加工单元中使用。结构上所有的连接部位均采用可拆卸的螺栓连接，易损的导套、压头部件都设计成快换结构，日常维护时不需要拆解整套工装，只需要更换磨损的配件即可快速恢复工装精度，大幅降低产线的停机维护时间。在实际产线应用中，这类固定装置可根据不同的工件轮廓快速更换上层的定位模板，不需要更换整套底座与升降导向结构，能够大幅降低多品种小批量生产场景下的工装投入成本，换型时间可控制在十分钟以内。定位面的加工粗糙度要求达到Ra1.6，避免工件放置时被定位面刮伤表面，

　　对于外观要求较高的消费电子类工件，还可以在定位槽与压头接触位置粘贴优力胶垫，进一步避免装夹过程中出现的压痕、划伤问题。整套结构的刚性经过强化设计，在承受常规铣削加工的切削力时，整体形变量可控制在0.01mm以内，完全满足精密零部件加工的装夹精度要求，不会因为工装形变导致加工尺寸超差。
