工业框架用45系列槽式铝型材结构

　　做设备机架设计快十二年，经手的铝型材选型方案少说也有几百套，这类45规格的双槽铝型材，是中型自动化设备机架里用得最频繁的型材品类之一。先从实际应用场景说，这类型材最常出现在3C产品组装线的设备机架、小型检测设备的支撑框架、物料周转车的主体骨架、实验室测试台架这些场景里，相比方管焊接的机架，它的优势在于后期改型不需要动火切割焊接，所有连接都靠标准紧固件完成，设备搬迁或者工位调整的时候，拆下来的型材还能重复利用，不会像焊接架那样拆完就成废铁。

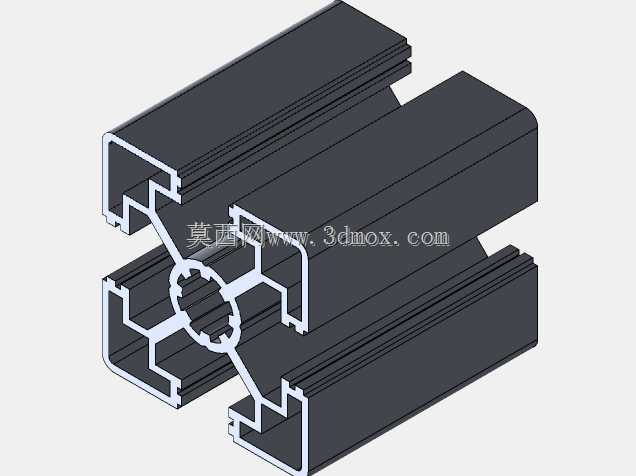

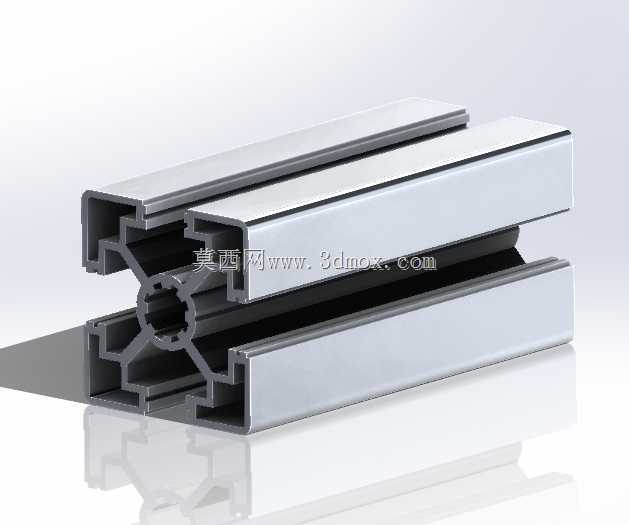

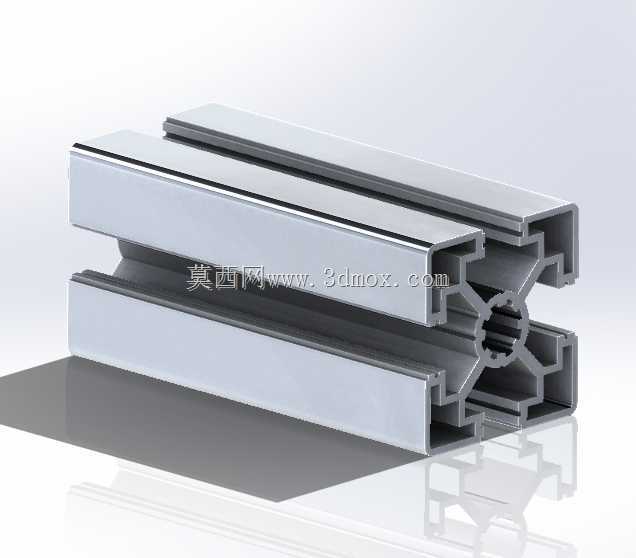

　　从截面结构来看，这款型材的四个主面都预留了标准T型槽，槽口尺寸适配行业通用的T型螺栓、滑块螺母，不需要额外在型材上打孔攻丝，不管是安装钣金护板、走线槽、传感器安装支架，还是固定输送线的导轨、拖链，都能直接在槽内滑动调整安装位置，这一点在设备调试阶段特别实用——很多时候现场调试需要调整光电开关的位置，或者增加一个防护挡板，要是用焊接方管，就得重新找位置打孔，甚至焊支架，费时间还容易破坏漆面，用这种铝型材只要松掉螺栓挪位置就行，效率差好几倍。

　　设计这类型材的时候，核心要兼顾几个点：首先是截面的惯性矩，毕竟作为支撑件，要承受设备上的模组、气缸、电控元件的静载荷，还要承受设备运行时的振动载荷，这款型材中间的加强筋布局是经过力学优化的，四个角的壁厚和中间支撑筋的厚度匹配，在同米重的型材里，垂直方向的抗弯模量表现不错，做跨度一米以内的横梁，上面装个十公斤左右的直线模组，运行时的挠度能控制在允许范围内，不会因为横梁下弯影响模组的运行精度。然后是槽口的设计，槽口的收口尺寸做了限位，T型螺母塞进去之后不会在槽里随意转动，拧螺栓的时候能自动卡紧，不会出现螺母跟着转拧不紧的情况，这一点很多小厂做的仿型材就做不好，槽口尺寸公差大，装螺母的时候要么塞不进去，要么拧的时候跟着转，现场装配的时候能把装配工逼疯。

　　再说到安装边界的问题，选这款型材做机架的时候，首先要注意端面的连接处理，相邻型材垂直连接的时候，用的是角码还是内置连接件，直接影响机架的整体刚性——如果是承重比较大的位置，比如设备底部的支撑脚位置，最好用高强度角码加端面顶丝的组合，要是只是做上部的护板框架，用内置的弹性连接件就够，能保证外表面没有凸起的连接件，外观更整洁。还有型材的拼接长度，单根型材的标准长度是6米，设计的时候要尽量算好下料尺寸，减少余料浪费，比如做1.2米高的机架立柱，一根6米的料正好下五根，不会剩下短料没法用。另外要注意槽口的密封，设备用在有切削液或者粉尘的车间里，装完配件之后要把空的槽位塞进去密封胶条，不然切削液和粉尘进到槽里，时间长了积成油泥，后期要加配件的时候，槽里的螺母根本滑不动，清理起来特别麻烦。

　　还有型材的连接细节，很多新手设计的时候容易忽略型材槽的中心距，这款型材的槽中心到型材边缘的尺寸是固定的，设计安装板的时候，只要按照这个中心距算孔位，装的时候就不会出现孔对不上的情况，比如在型材侧面装一个亚克力防护门，合页的安装孔位只要对准槽中心，装完之后门的开合间隙就能保证均匀，不会出现一边蹭框的情况。另外这款型材的表面是阳极氧化处理的，氧化膜厚度够的话，在普通车间环境里用个五六年不会氧化发黑，要是用在洁净车间里，还能选喷砂氧化的表面，不容易积灰，擦起来也方便。

　　实际用的时候还要注意，要是机架上要装比较重的振动部件，比如振动盘或者小型冲压机构，不能只用型材本身的连接，要在型材内部穿钢质加强条，或者在受力位置加装加强角撑，不然长时间振动会让连接位置的螺栓松动，导致机架整体晃荡。还有走线的时候，型材的槽本身就能当走线槽用，把电源线和信号线分开放在不同的槽里，再盖上盖板，不用额外装PVC走线槽，整个机架看起来更简洁，后期维护查线的时候打开盖板就行，比绑在型材外面的线束规整多了。

　　从选型匹配的角度说，这款45系列的型材，承重能力介于40系列和50系列之间，比40系列的刚性好，又比50系列的重量轻、成本低，对于大部分中型自动化设备来说，是性价比很高的选择，既不会因为选小了型材导致机架刚性不足抖得厉害，也不会因为选大了型材造成成本浪费、设备整体过重。很多刚入行的设计师选型材的时候要么盲目选大规格，导致成本超支，要么为了省钱选小规格，最后设备运行起来晃得厉害，还要后期加固，反而花更多钱，这款型材的适配场景刚好覆盖了大部分常规设备的需求，只要不是重载的大型设备，基本都能满足使用要求。
