工业框架用4080系列槽式铝型材结构

　　这款4080规格的铝挤型材，是自动化设备机架搭建场景里应用占比极高的一款基础构件，日常在生产线边工作台、小型设备防护围栏、输送线侧装支架、检测设备承载框架上都能见到它的身影，相比同截面的钢制焊接型材，它的组装效率优势非常明显，不需要做焊接后的表面打磨、防锈喷涂工序，所有连接点位都可以通过预置在槽内的T型螺母完成锁紧，后期改造调整框架结构时，只需要松开对应位置的紧固件就能重新排布安装点位，不会像焊接框架那样改动就需要切割破坏原有结构。

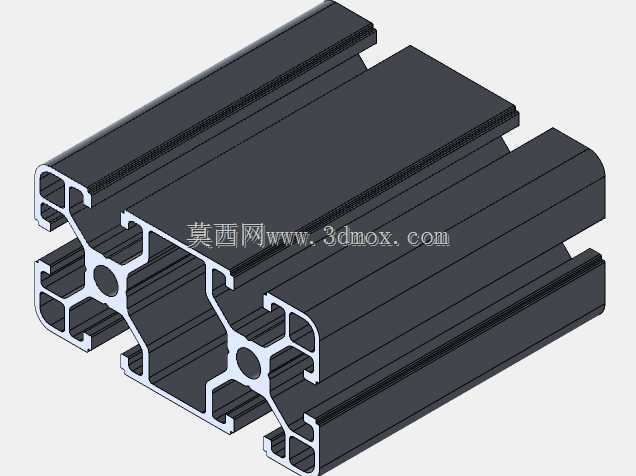

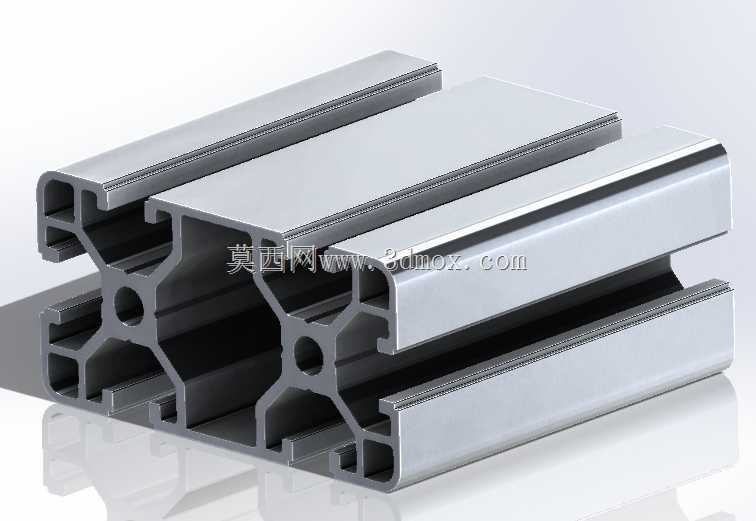

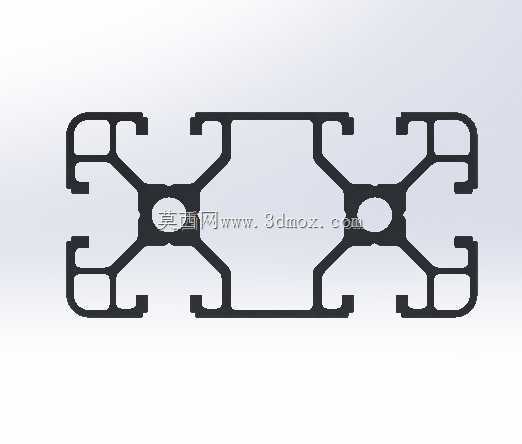

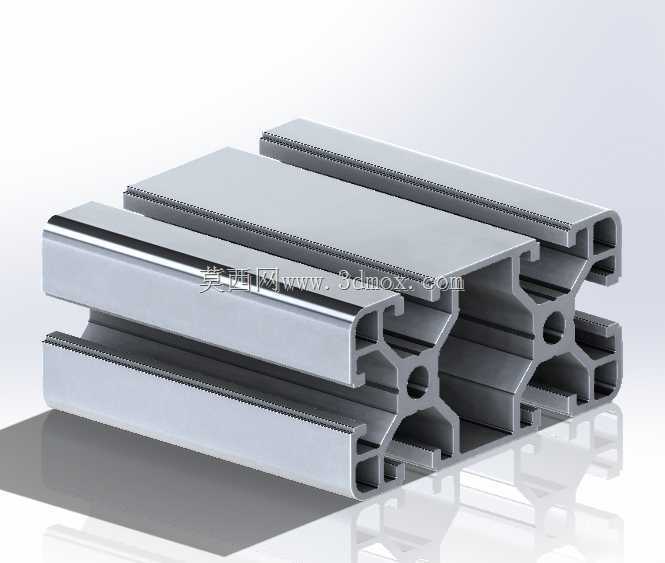

　　从截面结构设计来看，这款型材采用了多腔室中空布局，四个主承载壁的厚度经过载荷校核，在80mm宽度方向的两侧对称布置了标准T型安装槽，40mm窄边同样预留了同规格的槽位，槽口尺寸适配行业通用的T型螺栓、滑块螺母，不需要额外做攻丝工序就能完成各类辅件的安装。型材内部的加强筋采用了交错式布局，在中心区域预留了两个圆形的通孔位，既可以用来穿装内置的线缆、气路软管，也能作为大载荷安装时的穿杆锁紧位，避免单侧槽位锁紧时的型材局部变形问题。

　　实际选型使用时，首先要明确安装边界尺寸，这款型材的截面外轮廓尺寸严格控制在40mm×80mm，单根型材的直线度满足工业级框架搭建要求，拼接长框架时可以通过配套的角码、端面连接板完成对接，对接后的平面度误差可以控制在设备安装允许的范围内。在承载能力上，这款型材作为水平承载梁使用时，跨距控制在1米范围内可以承载常规的小型工装、电气元件重量，不会出现明显的下挠变形，如果跨距更大，可以通过增加垂直支撑型材的方式提升整体刚性，不需要更换更大规格的型材，能有效控制框架的整体重量与材料成本。

　　在具体的安装场景中，这款型材的槽位可以兼容各类常用的工业辅件，比如安装防护面板时，可以直接将亚克力板、钣金门板通过槽内的密封条嵌装固定，不需要额外在型材上打孔固定；安装脚轮、可调脚杯时，可以在型材端面加装端盖连接板，直接通过端面的预置螺纹完成连接，连接强度完全满足日常移动、调平的使用需求；如果需要在型材上安装传感器、气动元件、走线槽这类小部件，只需要在对应槽位放入对应规格的T型螺母，就可以任意调整安装位置，适配不同的布局需求。

　　从设计建模的角度来看，这款型材的建模过程需要重点关注槽口的尺寸精度、内部加强筋的圆角过渡、各腔室的壁厚均匀性，因为铝挤工艺的特性，所有的转角位置都需要做合理的圆角处理，避免挤出成型时出现应力集中导致的型材变形，同时槽口的尺寸公差需要控制在合理范围内，保证配套的紧固件可以顺畅滑入槽内，同时锁紧时不会出现滑转、松动的问题。另外型材表面的阳极氧化层厚度也需要在选型时确认，常规工业场景下的氧化层厚度可以满足日常的防腐蚀、耐磨需求，如果是在有腐蚀性介质的车间使用，还可以选择加厚氧化层或者特殊表面处理的型材，提升使用寿命。

　　很多结构工程师在搭建小型设备框架时，会优先选用这款4080型材作为主横梁，搭配4040型材作为垂直支撑，整体框架的刚性完全可以满足大部分轻型自动化设备的承载需求，同时整体重量比钢制框架轻40%以上，搬运、组装的人力成本更低，后期设备搬迁、改造时的材料复用率也更高，不会因为结构调整就造成材料的报废浪费。在做三维布局设计时，可以直接调用这类标准型材模型，快速完成框架的整体排布，提前核对各安装点位的干涉情况，避免现场安装时出现孔位不对、部件干涉的问题，有效缩短设备的整体设计、安装周期。
