曼德尔结构棘轮齿轮三维设计作品

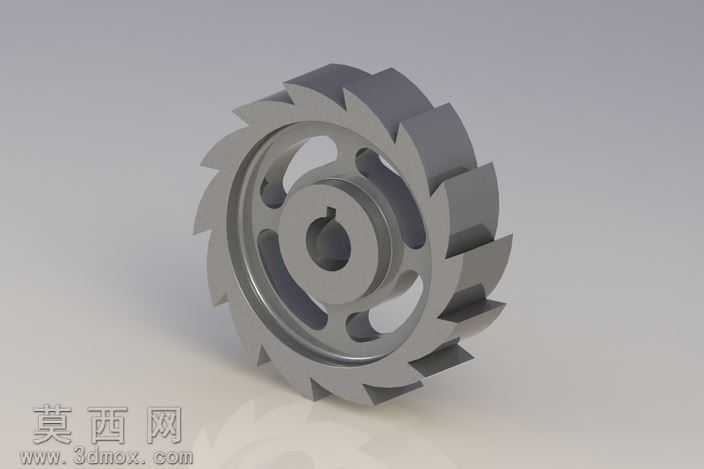

本作品为棘轮齿轮结构的三维建模成果，建模过程依托三维设计软件完成，整体采用参数化建模思路搭建，从齿形轮廓到中心安装结构均通过精准尺寸约束实现，保证各部分结构的尺寸精度与装配适配性。建模初始阶段首先确定棘轮的核心参数，包括齿顶圆直径、齿根圆直径、齿距、齿形倾角以及中心轴孔的配合尺寸，通过草图绘制完成棘轮端面的轮廓线，对齿形部分采用阵列特征快速生成均匀分布的棘齿结构，确保每一个棘齿的齿形角度、齿厚尺寸完全一致，避免手动逐个绘制带来的尺寸误差。完成主体轮廓建模后，对轮体部分进行轻量化结构设计，在轮辐位置开设多个均匀分布的减重孔，在保证轮体整体结构强度、满足传动受力要求的前提下，有效降低零件的整体重量，减少材料消耗。中心轴孔位置设计有标准键槽结构，可与传动轴通过平键实现周向固定，保证扭矩传递过程中的连接可靠性，轴孔与轮体的同轴度通过软件的同轴约束严格控制，避免装配后出现运转偏心的问题。材质渲染阶段选用金属哑光灰铸铁材质，对齿面部分做细微的粗糙度调整，模拟实际机加工后的金属表面质感，通过环境光与漫反射参数的调整，清晰呈现出棘齿的棱角结构、轮辐的曲面过渡以及各孔位的边缘细节，渲染效果能够直观展示零件的真实外观形态。结构设计上充分考虑棘轮的间歇传动功能需求，棘齿的工作角度经过合理设计，能够保证棘爪顺利滑入齿槽实现单向驱动，同时非工作状态下棘爪可沿齿背顺利滑过，不会出现卡滞问题；轮体各部分的过渡位置均做了圆角处理，避免应力集中导致的零件失效，提升零件的使用寿命。整个建模过程严格遵循机械设计规范，各特征的建模顺序符合实际加工工艺逻辑，从毛坯轮廓到机加工特征的添加顺序与实际零件加工流程保持一致，模型可直接用于后续的工程图生成、装配干涉检查以及运动仿真分析，能够直观展示棘轮齿轮的结构特点与工作原理，适用于机械原理教学演示、传动机构设计参考等场景。
