玩具赛车传动用双联塑料齿轮结构

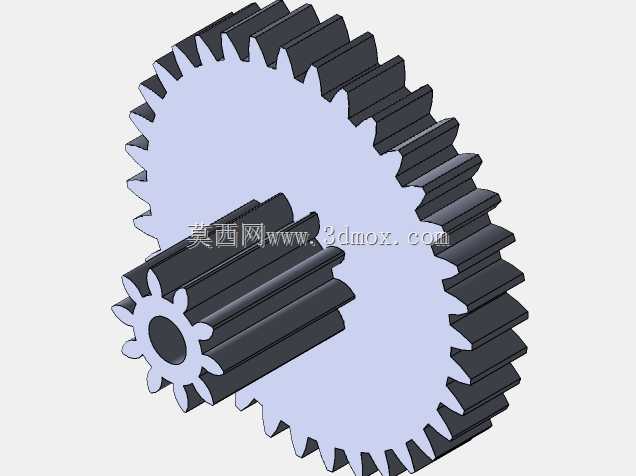

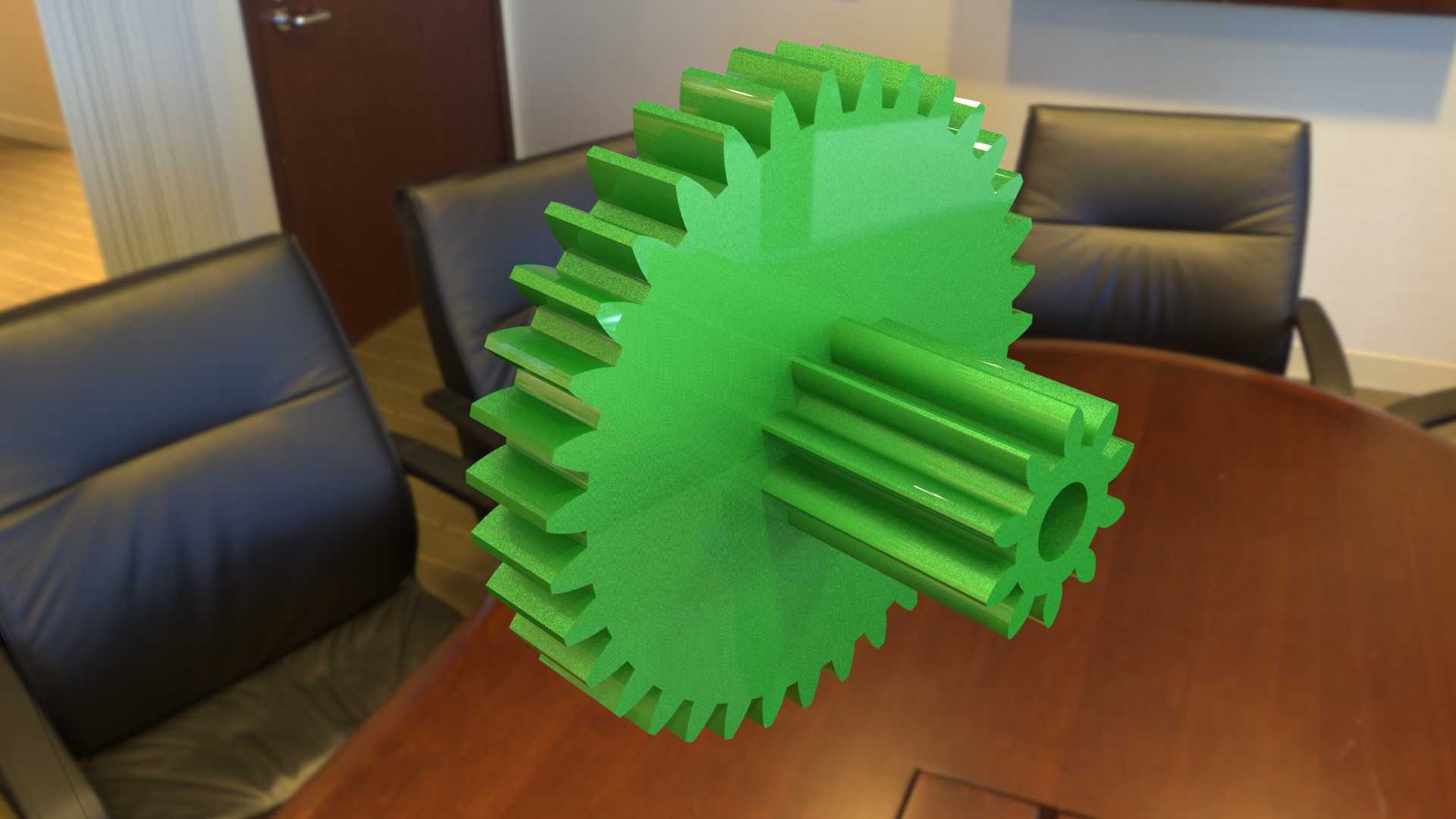

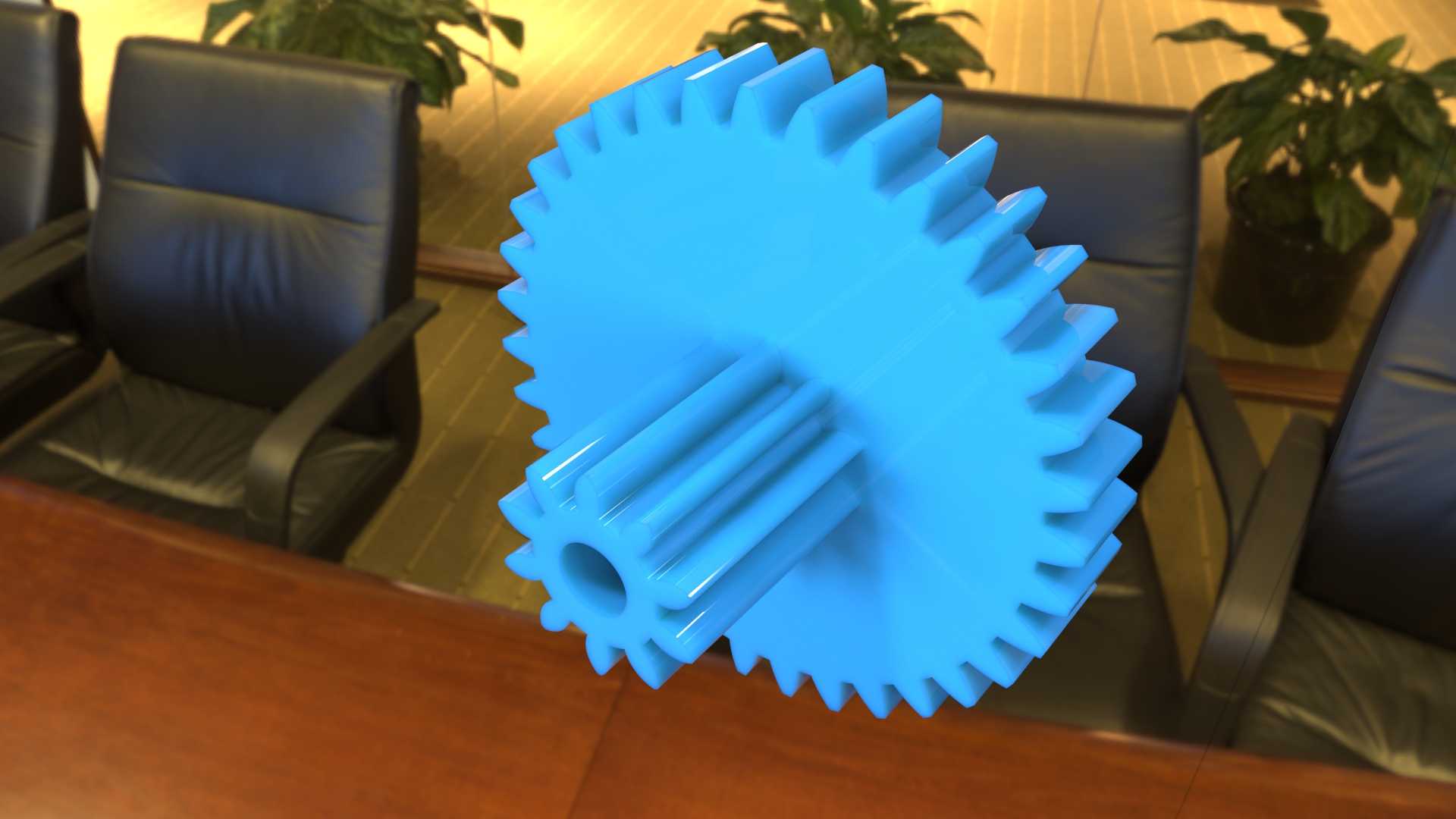

　　这款双联齿轮零件主要面向小型电动玩具的动力传动场景，常见于1:28比例左右的迷你遥控赛车、拼装电动玩具车的动力输出路径中，承担电机输出端减速增扭的核心作用。从结构设计来看，零件采用大小齿轮同轴一体成型的布局，大齿圈位于外侧，采用渐开线直齿齿形，小模数齿型设计适配玩具类低负载、高转速的传动需求，齿顶做了微小的圆角过渡，既可以降低啮合过程中的卡滞风险，也能减少注塑成型时的尖角应力集中，避免零件在跌落、冲击载荷下出现齿根断裂的问题。内侧的小直径齿轴部分采用花键结构，中心预留贯通安装孔，可直接套在玩具底盘的固定销轴上，花键结构用于和后续传动级的零件配合传递扭矩，相比普通光轴过盈配合的结构，花键配合的传动精度更高，长时间正反转切换时不会出现打滑空转的问题，适配遥控玩具频繁进退切换的使用工况。

　　设计阶段优先考虑了注塑成型的工艺可行性，整体拔模斜度控制在1.5度左右，齿面沿拔模方向的斜度均匀，不会出现注塑脱模时的齿面拉伤问题，大小齿轮衔接的位置做了均匀的圆角过渡，避免注塑过程中出现壁厚不均导致的缩痕、气泡缺陷，零件整体壁厚控制在2mm左右，既满足玩具传动的强度要求，也能控制塑料原料的用量，适配大批量注塑生产的成本控制需求。从安装边界来看，大齿圈的外径尺寸适配常规玩具车的齿轮仓内部空间，齿顶与齿轮仓内壁预留0.8mm的安全间隙，不会出现运转过程中齿顶蹭壳的问题，中心安装孔的直径匹配玩具行业通用的2mm固定销轴尺寸，花键部分的长度适配常规玩具传动层级的配合宽度，不需要额外做裁切加工即可直接装配使用。

　　实际使用过程中，该齿轮作为传动链路的第一级减速部件，直接和电机输出轴的小齿轮啮合，将电机每分钟上万转的高转速降低到适合车轮驱动的转速区间，同时放大输出扭矩，让玩具车能够获得足够的起步牵引力，应对地毯、小坡度路面等常见的玩具使用场景。齿形参数经过匹配调校，啮合重合度在1.2以上，运转过程中传动平稳，不会出现明显的齿轮啮合噪音，提升玩具的使用体验。塑料材质选用常规的POM注塑原料，本身具备自润滑特性，不需要额外添加润滑脂即可长时间顺畅运转，避免润滑脂渗漏污染玩具外观的问题，同时材料的抗冲击性能较好，玩具从1米左右高度跌落时，齿轮不会出现崩齿、断裂的问题，满足玩具类产品的耐用性要求。

　　结构设计上没有多余的冗余特征，一体成型的结构不需要后续的组装工序，生产时注塑完成后经过简单的去飞边处理即可直接投入装配，能够适配玩具行业大批量流水线装配的效率要求。中心孔的尺寸公差控制在H7级别，和固定销轴的配合间隙控制在0.1mm以内，既保证齿轮能够顺畅转动不卡滞，也不会因为间隙过大出现运转偏摆、齿轮啮合错位的问题。大小齿轮的同轴度公差控制在0.05mm以内，避免高速运转时出现偏心抖动的问题，降低传动过程中的噪音和能量损耗，延长电池的续航时间。
