法兰式手动球阀工业结构三维设计

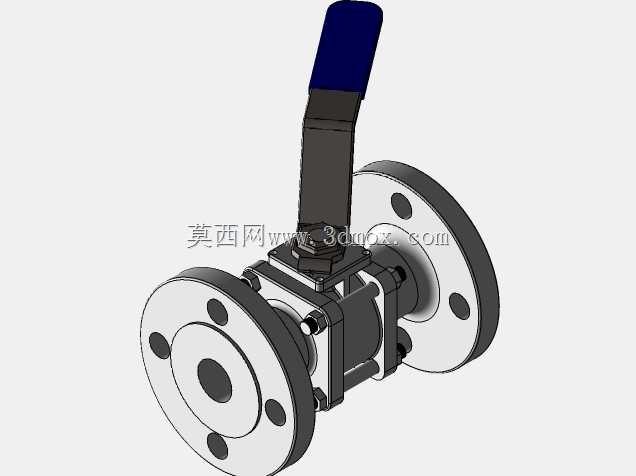

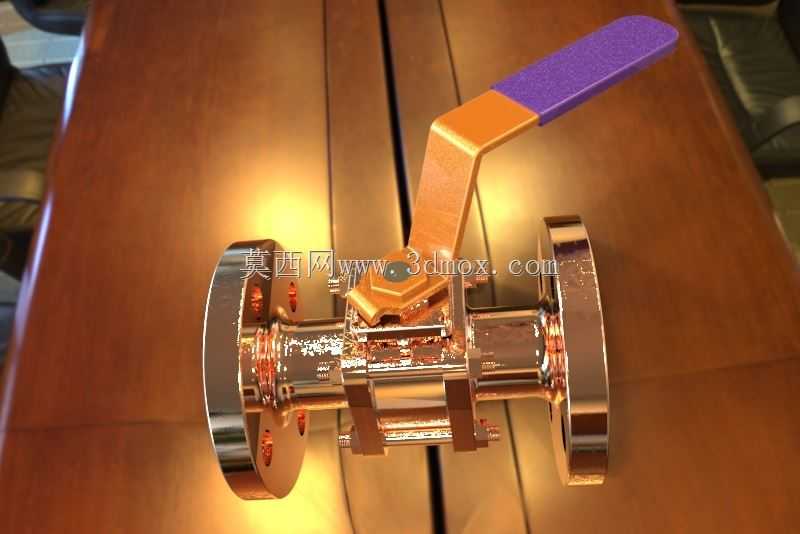

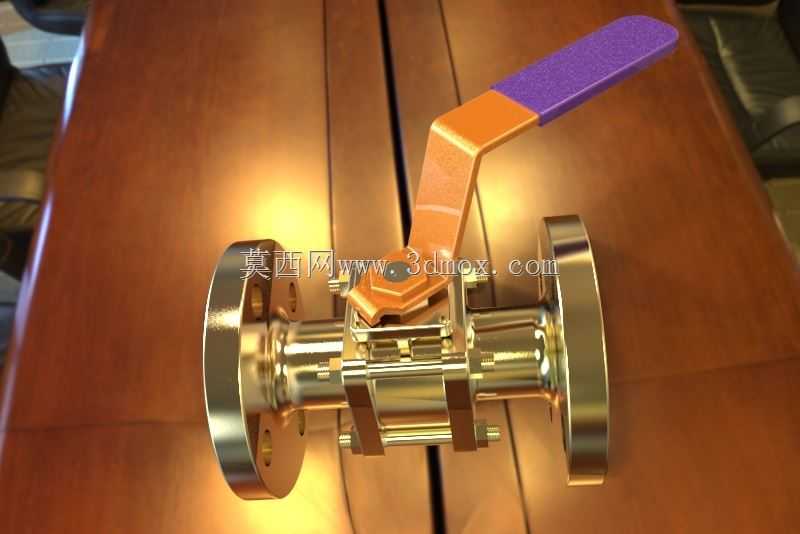

　　在化工、市政供水、油气输送、暖通循环等工业管路系统里，手动法兰球阀是截断或接通管路介质最常用的控制元件之一，这款带加长操作手柄的法兰式球阀，核心设计围绕低压到中压工况下的快速启闭需求展开，区别于螺纹连接的小通径球阀，法兰连接结构能适配更大公称通径的管路，安装时通过法兰盘上的均布螺栓孔与管路端法兰对接，密封面配合耐油石棉垫或金属缠绕垫即可实现可靠的端面密封，无需额外加工管螺纹，适配现场焊接预制的管路法兰端，安装容错率更高，后期维护拆卸也更便捷，不用转动整段管路即可完成阀门更换。从结构设计逻辑来看，这款球阀采用浮动球结构设计，球体带有圆形通孔，通孔直径与管路通径保持一致，全开状态下介质流道完全畅通，流阻系数几乎与等径直管段相当，

　　不会造成明显的介质压降，适合输送水、油品、弱腐蚀性气体等洁净或含少量颗粒的介质，不会因为流道突变造成介质淤积，也能减少输送过程中的动力损耗。操作端的加长手柄设计，是考虑到现场管路可能存在保温层、相邻管路间距紧凑的情况，加长力臂能让操作人员在不借助额外加力杆的情况下，轻松完成启闭操作，手柄端部的防滑包覆层，能在操作人员戴劳保手套操作时提供足够摩擦力，避免打滑，手柄的旋转角度限位与阀体上的定位结构配合，能精准实现90度旋转完成全开或全关动作，操作人员通过手柄朝向就能直观判断阀门启闭状态，手柄与管道平行时为全开，垂直时为全关，无需额外加装阀位指示器，降低了制造成本。阀体采用两片式对夹螺栓紧固结构，中法兰处的密封垫嵌入阀体密封槽内，

　　避免介质从阀体结合面泄漏，阀杆采用下装式结构，带防吹出设计，即使在阀杆密封失效、阀腔带压的情况下，阀杆也不会被介质压力顶出阀体，提升了使用安全性，阀杆与球体之间的扁方传动结构，传动间隙小，操作无空程，转动手感均匀，不会出现启闭卡滞的情况。从安装边界来看，两端法兰的密封面凸台高度、螺栓孔中心圆直径、螺栓孔数量与孔径，均匹配对应公称压力等级的法兰标准，安装时需保证两端法兰与阀门法兰的同轴度，螺栓需对角均匀紧固，避免法兰面受力不均造成密封泄漏，阀门安装时手柄的旋转范围内不能有其他管路或结构件遮挡，保证手柄能完成90度全行程转动，不需要额外预留过大的操作空间，相比闸阀、截止阀，球阀的结构长度更短，能有效节省管路安装空间，

　　适合在空间紧凑的管廊、设备接口处布置。在实际工况使用中，这款球阀不适合做节流调节使用，长期处于半开状态会导致高速流动的介质冲蚀球体密封面，造成密封失效，仅适用于全开或全关的截断工况，密封副采用软质密封材料时，密封等级能达到零泄漏要求，适合对截断密封性要求较高的管路系统，日常维护仅需定期检查阀杆填料处的泄漏情况，通过压紧填料压盖即可消除外漏，不需要频繁拆解阀体，维护成本极低。建模过程中对球体的圆度、阀杆与球体的配合公差、法兰密封面的平面度都做了精准还原，所有配合面的倒角、退刀槽都按照实际加工工艺做了细节处理，能直接用于管路布置的干涉检查、装配模拟，也能作为阀件选型时的结构参考，帮助设计人员直观了解阀门的外形尺寸、安装空间需求，避免现场安装时出现与其他设备、管路的碰撞问题。
