汽缸定心钟定位工装结构设计

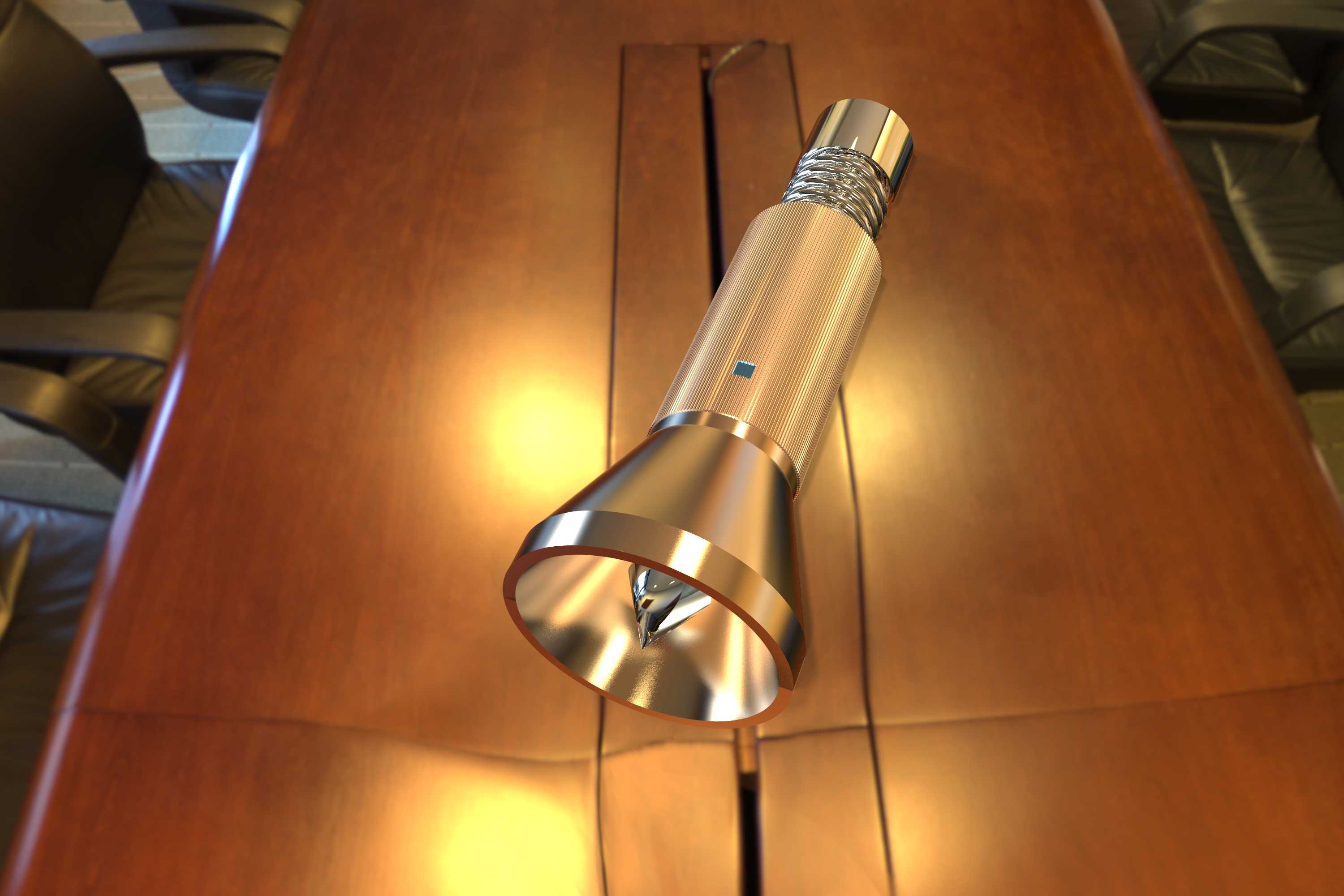

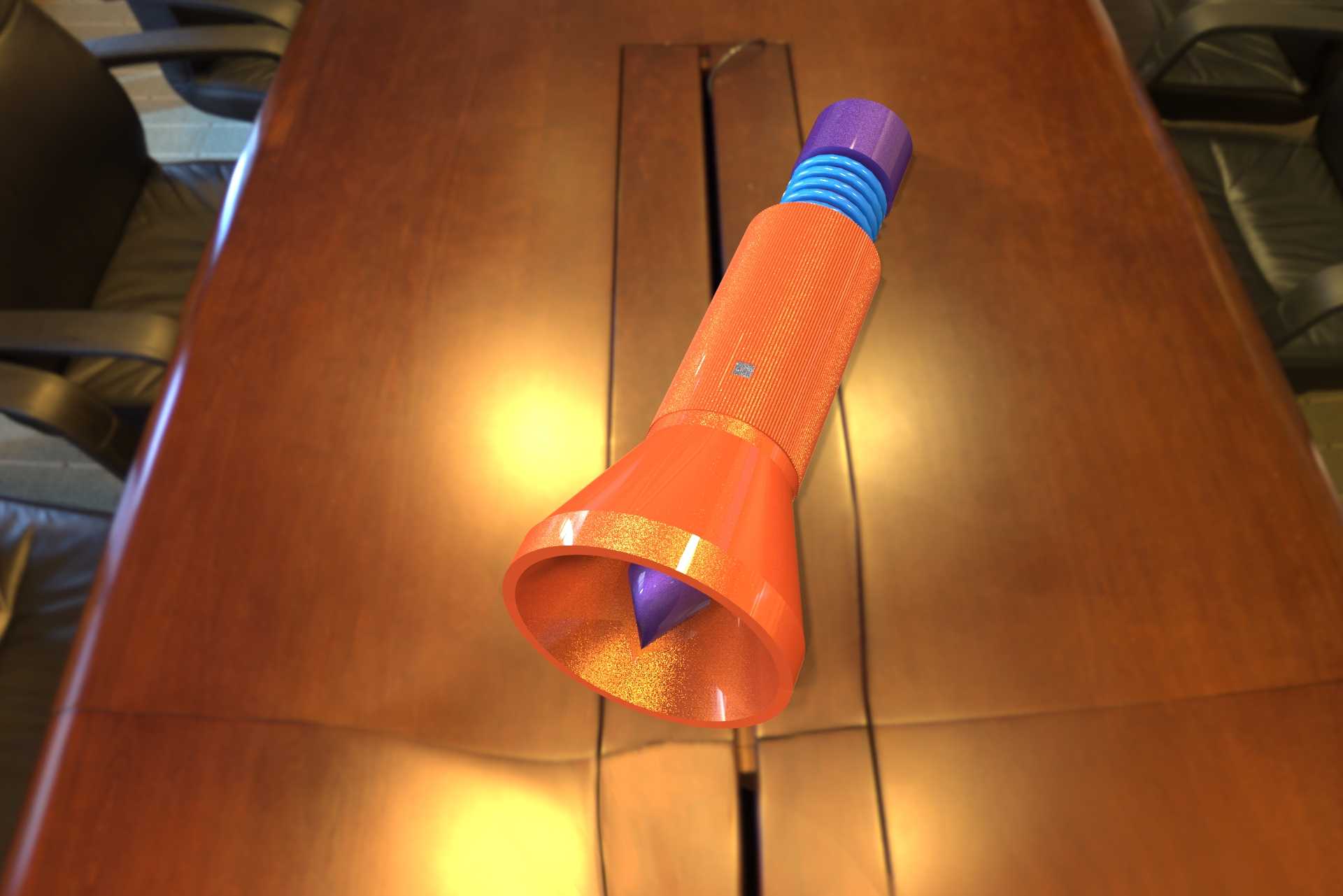

　　在汽缸类零部件的内孔加工、同轴度检测、密封件压装工序里，定心定位的精度直接决定了整组部件的装配同轴度误差，这类细长圆柱结构的定心钟，就是针对筒状汽缸工件内孔基准找正设计的专用定位构件。日常在维修车间的汽缸珩磨工位、零部件生产线的缸体预装工位，经常能见到这类构件的身影，它不需要额外的动力源，依靠自身结构的导向与胀紧配合，就能快速完成工件与加工主轴、检测台架的基准对齐，相比三爪卡盘找正的方式，对薄壁汽缸内壁的压损更小，找正效率能提升六成以上。从结构设计逻辑来看，这款定心钟采用了三段式的功能分区，靠近前端的是大直径导向钟口，钟口内缘做了15度的内锥导向面，这个锥面的粗糙度控制在Ra1.6以内，既能在插入汽缸内孔时自动导正，

　　避免硬刮蹭损伤工件内壁的加工面，也能保证锥面与工件内孔口的接触为环形线接触，定位时不会因为端面的微小毛刺出现定位偏移。中间段是滚花握持区，表面做了网纹滚花处理，滚花纹理的深度控制在0.3mm，既保证操作人员手动握持转动时不会打滑，也不会因为纹理过深积存加工过程中的切削液与金属碎屑，日常清理只需要用无纺布擦拭即可。尾段的外螺纹段是用来连接不同规格的胀紧头或者检测接杆，螺纹采用普通公制粗牙螺纹，中径公差控制在6g级别，和配套接杆的配合间隙不超过0.02mm，避免连接后出现径向跳动影响定位精度。实际使用时，操作人员只需要握持中间的滚花段，将前端钟口对准汽缸内孔缓慢推入，待钟口内锥面完全贴住汽缸内孔的基准端面后，

　　转动尾段的锁紧螺母带动内部的胀紧块外撑，就能让整个定心钟和汽缸工件形成刚性连接，此时定心钟尾端的中心基准孔，就和汽缸的内孔轴线完全重合，不管是后续架百分表打同轴度，还是连接珩磨杆、压装工具，都能直接以这个中心孔为加工基准，省去了反复打表找正的步骤。从安装边界来看，这款定心钟的前端钟口外径适配内径60mm到80mm的常规汽缸内孔，整体有效定位长度为120mm，中间握持段的直径为30mm，尾段螺纹规格为M18×1.5，在配套工装设计时，需要保证接杆的内螺纹深度不小于15mm，锁紧螺母的外径不超过32mm，避免和周边的夹具、刀具发生运动干涉。设计过程中特意将钟口的壁厚控制在4mm，既保证了钟口接触端面的刚性，

　　在100N的侧向压紧力下变形量不超过0.005mm，也控制了整体的重量，单只构件的重量不到300g，长时间手持操作也不会出现手部疲劳。另外在钟口和握持段的衔接位置做了R2的过渡圆角，避免应力集中导致长期使用后出现衔接处断裂的问题，尾段螺纹的起始位置做了45度的倒角，方便接杆的快速旋入，不会出现螺纹错牙的情况。在实际的工序适配中，这款定心钟不仅能用于金属汽缸的加工定位，针对部分工程塑料材质的汽缸筒，只需要更换前端钟口的接触垫片，换成尼龙材质的接触环，就能避免硬接触刮伤塑料筒的内壁，适配不同材质工件的定位需求。很多一线的机加工操作人员在做汽缸类零件的返修时，都会优先选用这类定心钟做基准找正，相比通用的找正工具，它的定位重复性误差能控制在0.01mm以内，完全满足IT7级精度的加工与检测要求，不需要额外的校准步骤，拿到工位就能直接使用，对操作人员的技能要求也更低，新入职的操作工经过十分钟的讲解就能独立完成找正操作。在日常维护上，因为整体结构没有复杂的活动内腔，只需要每次使用后将表面的切削液、金属碎屑擦拭干净，在尾段螺纹处涂抹少量的防锈润滑脂，就能保证长期使用不会出现锈蚀、螺纹卡滞的问题，正常工况下的使用寿命能超过三年，不需要频繁更换易损件。
