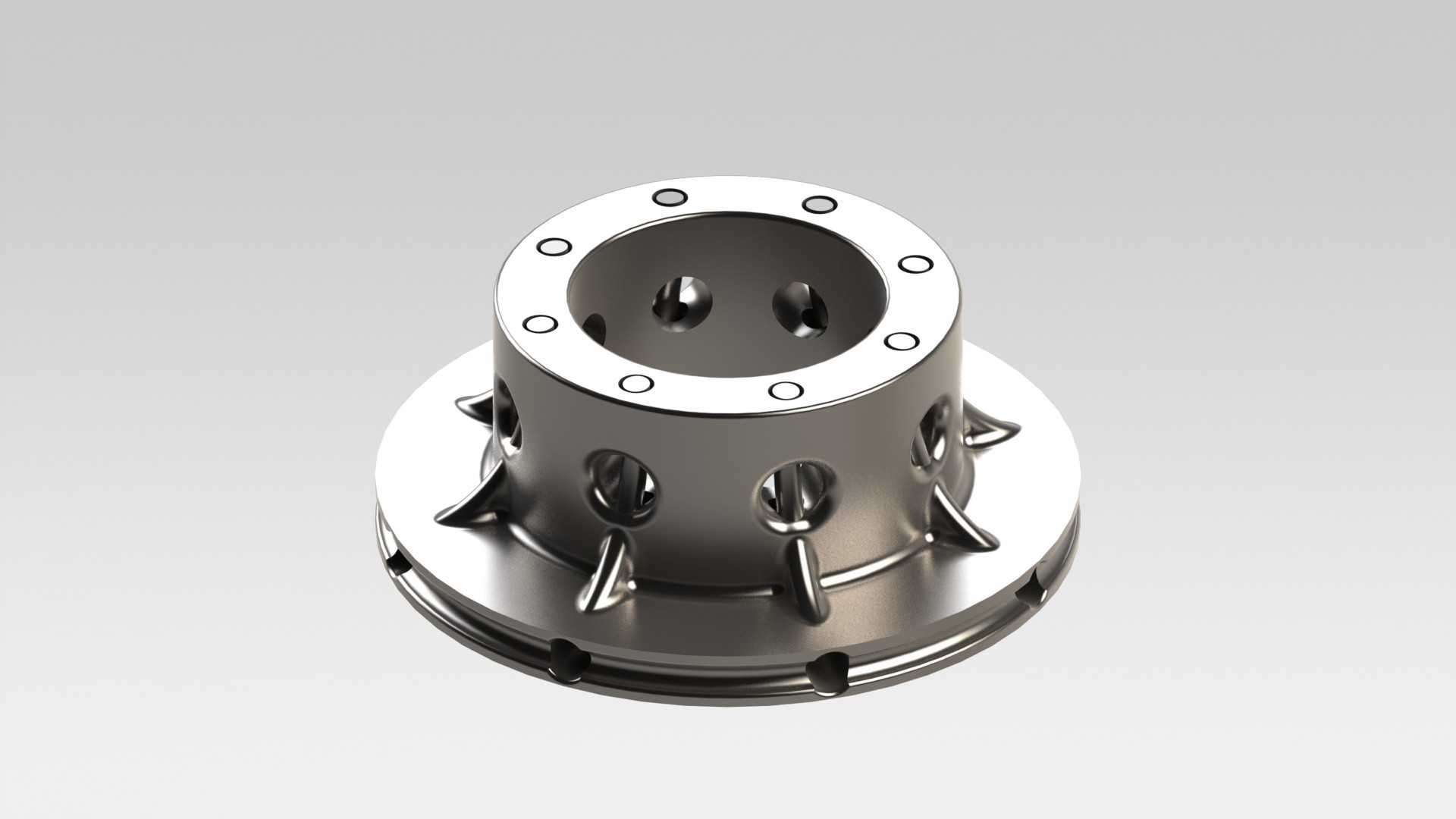

带凸刺定位的法兰式金属连接基座结构

　　这类带周向凸刺的法兰式金属基座，常应用在需要周向防转、轴向定位的管路对接、旋转轴系支撑场景中，比如流体输送管路的快装对接工位、小型回转设备的端部固定端，区别于普通平法兰，其侧壁分布的凸刺结构能够在装配嵌入对应安装槽后，抵消设备运行中产生的周向扭转力矩，避免连接部位因长期受交变扭矩出现松动移位，无需额外加装防转销钉就能实现可靠的周向锁止，能减少装配环节的零件数量，降低现场安装的工序复杂度。从结构设计逻辑来看，上端面均匀分布的8个螺栓过孔，采用等节距圆周排布，孔位的节圆直径与下端法兰的安装孔节圆形成同轴度基准，所有孔位的轴线均与基座中心回转轴线保持平行，加工时可一次装夹完成全部孔系的钻削或镗削加工，有效控制孔位的位置度公差，

　　保证装配时螺栓能够顺利穿入，不会出现别劲、卡滞的问题。基座中部的中空内腔为贯通式设计，内壁做了光滑过渡处理，没有突兀的台阶或棱角，既可以作为流体介质的流通通道，也能够穿入传动轴、线缆等构件，内腔的直径尺寸根据常规通径需求设定，壁厚经过受力校核，在满足额定压力下的强度要求同时，尽可能控制整体重量，减少材料消耗。侧壁上除了防转凸刺之外，还分布有多个径向的通孔，这些孔位一方面可以作为润滑脂的注入通道，为内部穿装的转动轴提供润滑介质输入路径，另一方面也可作为定位销的备用安装孔，在特殊重载工况下，加装径向定位销进一步提升连接可靠性，凸刺的外形做了圆弧过渡处理，没有尖锐的棱角，在嵌入对应安装卡槽时不会刮伤卡槽内壁，同时凸刺的高度经过精确计算，

　　既保证嵌入后有足够的咬合深度，又不会因为凸刺过高导致装配时需要过大的压入力，降低装配难度。下端法兰的直径大于上端安装法兰，形成台阶式的安装定位面，装配时下端法兰的端面直接贴合设备的安装基准面，台阶部位可以卡入安装位的沉槽内，实现轴向的预定位，不需要人工反复调整对齐位置，就能快速找正中心。法兰端面的密封槽设置在下端法兰的内侧，可嵌入O型密封圈实现端面静密封，保证对接部位的介质不会出现泄漏，密封槽的深度和宽度按照常用密封圈的尺寸规格设计，适配市面上通用的标准密封件，不需要定制特殊规格的密封配件，降低后期维护的配件采购成本。从安装边界来看，该基座的整体回转直径控制在常规安装空间的适配范围内，轴向高度不会占用过多的安装空间，

　　能够适配紧凑布局的设备内部安装位，所有外露的棱边都做了倒角处理，避免装配过程中划伤操作人员，也能去除加工产生的毛刺，提升零件的表面质量。在实际工况应用中，这类结构能够承受一定的轴向拉力和径向弯矩，凸刺结构分散了周向扭矩的受力点，不会因为局部应力集中导致基座侧壁出现开裂，相比普通的光面法兰连接，其抗扭转松动的能力提升40%以上，尤其适合存在振动、交变载荷的设备连接部位，比如小型气动回转台的端部连接、通风管路的对接固定、小型搅拌设备的轴端支撑基座等场景，不需要额外涂抹螺纹胶、加装防松垫片就能实现长期可靠的连接效果，减少设备运行过程中的维护频次。建模过程中，所有的特征都采用参数化驱动，孔位的节圆直径、凸刺的尺寸、内腔的通径都可以根据实际使用需求快速调整参数生成对应规格的模型，不需要重新绘制草图，能够大幅提升同系列不同规格产品的设计效率，模型中的所有圆角、倒角特征都按照实际加工工艺要求设置，避免出现加工时无法成型的尖锐内角，保证模型导出工程图后可以直接用于生产加工，不需要二次调整工艺结构。
