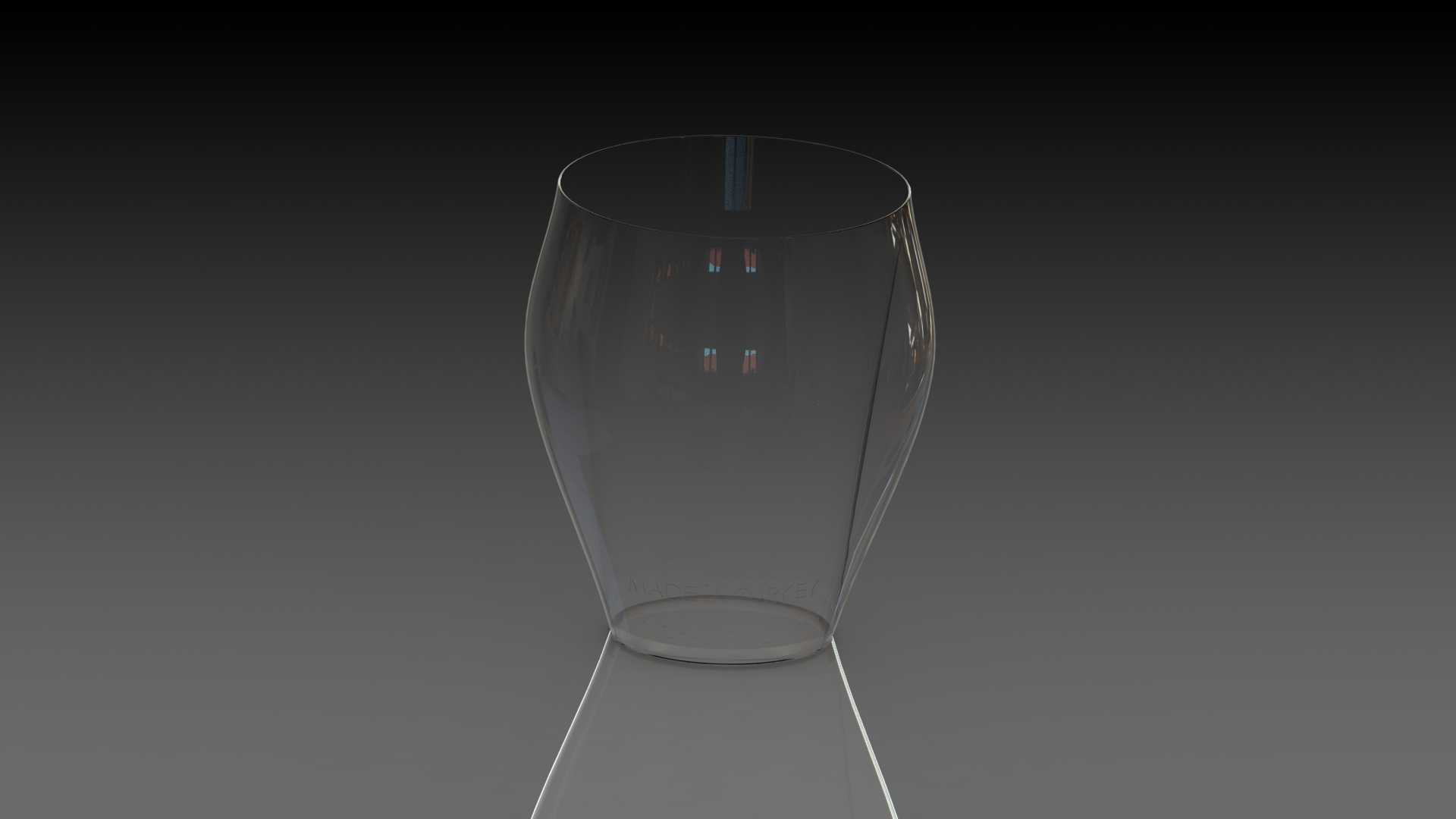

无柄敞口透明玻璃杯三维结构设计

　　日常接触的无柄敞口玻璃杯，看似结构简单，实际在三维建模阶段需要兼顾成型工艺、使用体验与外观质感的多重平衡，这类产品的结构设计逻辑，和工业领域中薄壁透明容器的设计思路有诸多共通之处。首先从使用场景出发，这类杯型主要适配日常居家饮水、餐饮门店待客、办公场景饮品盛放等需求，既可以盛装常温直饮水，也可适配40-60摄氏度的温饮，设计时首先要规避应力集中的结构死角，避免玻璃在温差变化下出现开裂风险。建模过程中，杯身的曲面过渡是核心难点，不同于直筒杯的规则柱面，这款杯型采用中部微鼓、上下收窄的弧面轮廓，杯口位置做了1.2毫米厚度的卷边处理，一方面可以消除玻璃切口的锋利边缘，提升口唇接触的舒适度，另一方面卷边结构能够提升杯口的结构强度，

　　降低日常磕碰导致的杯口崩缺概率。杯身的壁厚控制遵循均匀渐变原则，从杯口位置的1.8毫米厚度，顺着弧面向下平滑过渡到杯底位置的2.5毫米，底部额外做了3毫米宽度的平底支撑圈，支撑圈的平面度需要控制在0.1毫米以内，确保杯子放置在水平台面时不会出现晃荡，同时支撑圈内侧做了微小的内凹处理，避免杯底平面与台面形成真空吸附，导致拿起杯子时出现连带抬升台面垫布的情况。从成型工艺角度考量，玻璃压吹成型的过程中，壁厚的均匀性直接决定了成品的透光率与结构强度，建模时需要预留0.3毫米的成型收缩量，曲面的G2连续曲率要顺着模具开合方向顺滑过渡，不能出现逆向倒扣结构，避免成型后脱模困难。杯身的曲面弧度经过反复调整，中部最宽处的直径比杯口直径大12毫米，

　　这个比例既能够保证握持时手掌与杯身的贴合度，不会因为杯身过滑导致脱手，也能避免杯径过大导致握持费力。杯底与杯身的过渡位置做了R3的圆角过渡，这个圆角尺寸既能够避免直角位置的应力集中，也不会因为圆角过大导致杯身视觉上显得笨重。在结构验证阶段，需要模拟杯子从0.8米高度自由坠落到硬质木质台面的受力情况，重点校核杯底支撑圈、杯身中部弧面的应力分布，确保常规使用场景下的结构可靠性。另外，这类透明容器的建模还要考虑光线折射的视觉效果，曲面的曲率连续性直接影响渲染后的通透质感，建模时需要保证所有曲面的曲率梳分布均匀，没有局部的曲率突变，避免光线穿过时出现不规则的折射畸变，还原玻璃材质本身的通透视觉特性。不同于带柄杯的结构设计，

　　无柄杯不需要额外考虑杯柄与杯身的连接强度，但是要重点关注握持区域的曲面摩擦力，通过弧面的曲率变化让手掌自然形成握持的受力支撑点，即使杯壁外侧沾有水渍，也能保证握持的稳定性。杯身的整体高度控制在110毫米，满杯容量约为350毫升，这个容量规格符合日常单次饮水的常规需求量，同时整体尺寸能够适配常规的杯架、车载杯槽的安装边界，杯身最大直径82毫米，能够放入直径85毫米规格的常规杯位，不会出现尺寸干涉。在细节处理上，杯口的卷边内侧做了微小的导流斜面，倾倒饮品时水流能够顺着斜面流出，不会出现顺着杯壁外侧流淌的挂壁情况，这个细节结构虽然尺寸微小，但是直接影响产品的实际使用体验，建模时需要精准控制斜面的倾斜角度，角度过大会导致水流流速过快溅出，角度过小则无法起到导流作用。
