8080规格重载工业铝型材结构设计

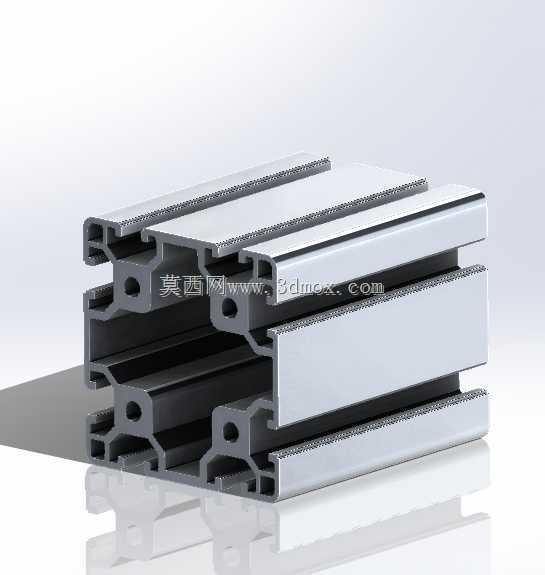

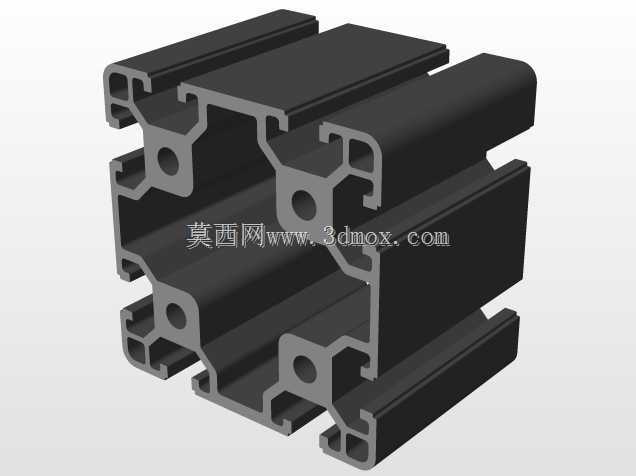

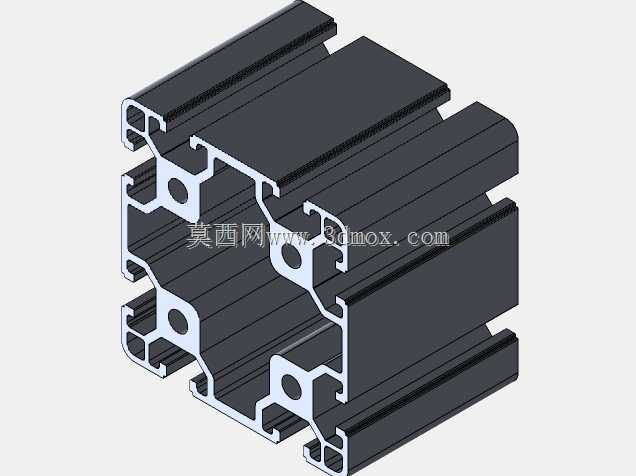

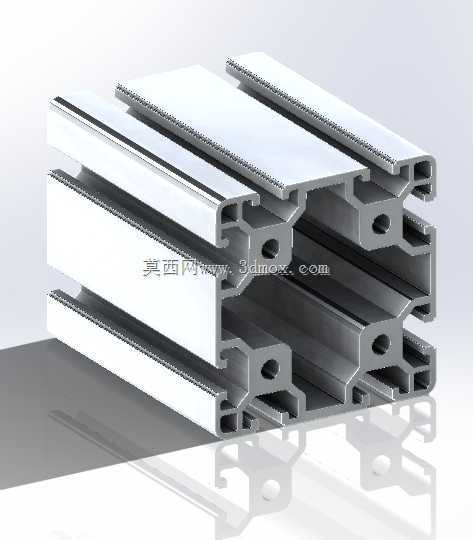

　　在重型自动化设备机架搭建、大型输送线支撑框架、重载工作台主体结构的设计场景中，80系列双槽宽幅铝型材一直是结构工程师选型时的核心选项之一，本次涉及的8080规格铝型材，针对大负载静态支撑、长跨度框架抗形变需求做了截面结构优化，区别于常规轻型铝型材的单腔薄壁设计，该型材采用多腔室交错筋位布局，截面外轮廓尺寸严格控制在80mm×80mm的标准边界内，适配行业通用的80系列配套紧固件、端盖、脚轮连接座、角码等安装配件，无需额外开模定制连接件即可完成快速组装。从实际使用场景来看，这类型材常被用于光伏组件生产线的主框架支撑、大型物流分拣线的侧边承重梁、工业机器人外围安全围栏的主立柱、重型检测设备的安装底座，其截面的多道T型槽设计，

　　可实现任意位置的配件挂载，无需像传统方管焊接框架那样提前预留安装孔位，后期调整设备布局、加装传感器或辅助组件时，只需在对应槽位放入T型螺栓即可完成固定，大幅降低产线迭代改造的施工成本。在结构设计思路上，该型材的筋位排布充分考虑了不同方向的受力特性，垂直方向的承重筋做了加厚处理，可承受每米超1500kg的静态负载而不产生超出允许范围的挠度变形，水平方向的抗扭筋采用交错式布局，避免长跨度安装时受侧向力出现型材扭转的问题，型材表面的阳极氧化层厚度控制在10-12μm，既保证了工业场景下的耐磨、防腐蚀需求，也避免氧化层过厚导致T型槽装配间隙过大、连接松动的问题。安装边界方面，该型材的槽口宽度符合80系列通用标准，适配M8规格的T型螺栓、

　　法兰螺母，相邻型材拼接时可采用45度角码、内置角槽连接件、三维连接件等多种连接方式，端面可直接安装80规格的端盖、脚轮安装板、可调支撑脚，无需对型材端面做二次铣削加工，当用于长跨度梁结构时，可在型材内腔穿入钢质加强筋进一步提升整体刚性，满足大跨度无中间支撑的使用需求。区别于同规格的欧标轻型铝型材，这款重载型8080型材的壁厚比常规款厚1.5mm，槽道内部做了防滑齿设计，螺栓锁紧后可承受更大的纵向拉力，避免设备运行过程中因振动出现连接滑移的问题，在设备机架组装时，型材的切割公差可控制在±0.2mm以内，配合端面的垂直加工精度，可保证大尺寸框架组装后的整体平面度误差不超过1mm/m，满足高精度自动化设备的安装基准要求。在实际选型过程中，

　　工程师可根据框架的总负载、支撑点间距、动态运行的振动频率，灵活选择单根型材的切割长度，搭配不同的连接组件完成整体结构搭建，相比传统的碳钢焊接框架，这类铝型材搭建的结构重量仅为碳钢框架的三分之一，且无需做表面喷漆防锈处理，组装过程无焊接烟尘、打磨工序，现场施工周期可缩短60%以上，后期拆解后所有型材、连接件均可重复利用，不会产生焊接结构拆解后的废料损失。针对洁净车间使用场景，该型材的表面氧化层无掉屑风险，槽口可搭配专用的密封胶条填充，避免灰尘在槽道内堆积，满足电子制造、食品包装类车间的洁净度要求，当用于安全围栏结构时，可直接在槽位嵌入亚克力板、铁丝网等防护面板，无需额外加装固定压条，整体外观整洁统一，符合工业设备的外观设计规范。
