工业框架用6060槽型铝挤型结构件

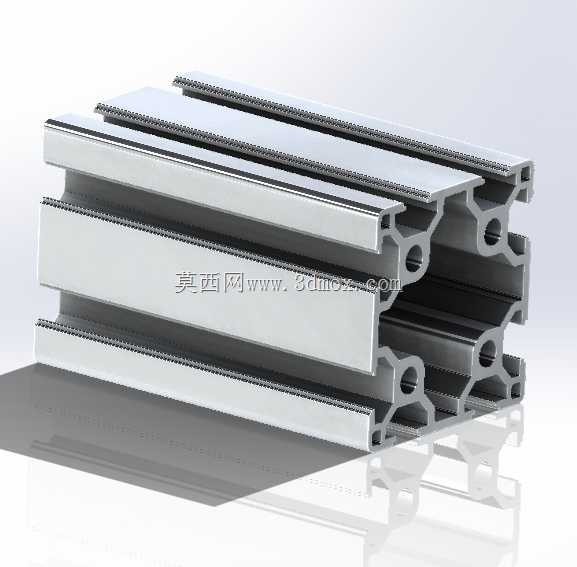

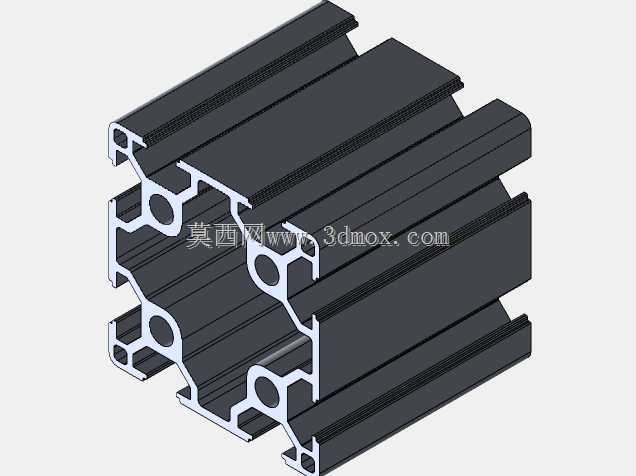

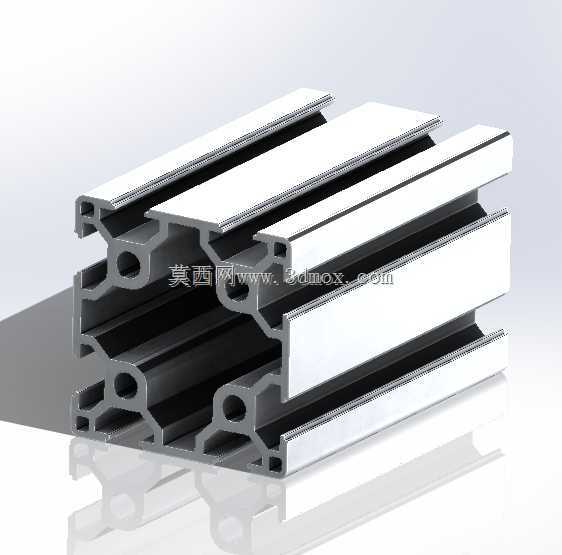

　　做设备机架选型这么多年，60系列欧标铝型材一直是中型负载机架的主力选型，这款双槽6060规格的铝挤件，刚好覆盖了大部分单机设备、流水线接驳段、检测台架的承重需求。先从实际安装边界说，这款型材截面外轮廓为60mm×60mm正方形，四面均开有标准8mm槽宽的T型安装槽，槽口间距符合欧标铝型材通用安装规范，配套的T型螺栓、方形螺母、弹性扣件均可直接适配，不需要额外做二次加工攻丝，现场组装时只需要按尺寸切割端面，就能完成拼接，大幅缩短现场装配周期。

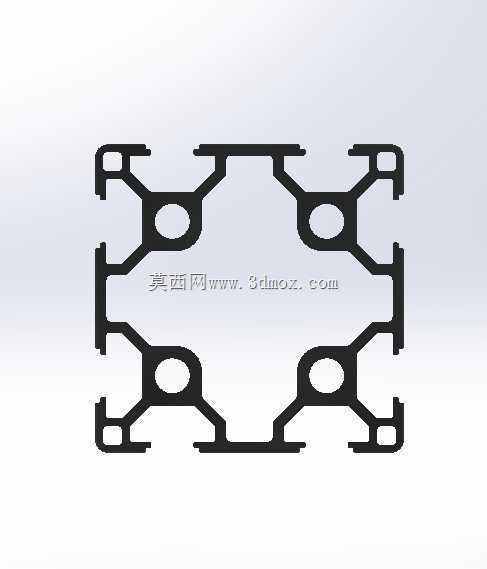

　　从设计思路上看，这款型材采用了多腔室中空结构，截面内部设置了三道纵向加强筋，在控制整体米重的前提下，将截面惯性矩提升到了同规格单腔型材的1.7倍左右，垂直承重时每米跨度的静载承重可以达到180kg以上，完全满足常规工业设备的机架负载要求，不会出现长期负载下的型材蠕变变形。型材的槽道设计做了圆弧过渡处理，T型螺母滑入时不会出现卡滞，槽口边缘做了0.3mm的倒角，安装面板时不会刮伤板材表面，也避免了组装人员被锐边划伤的风险。

　　实际应用场景里，这款型材的适配范围非常广，中小型自动化设备的主机架可以直接用它做主梁，搭配4040规格的辅材做横撑，不需要额外焊接，后期调整设备结构时只需要松开螺栓就能重新排布安装位置，比焊接钢架的改造成本低60%以上。在流水线设备里，它可以做皮带线的侧边主梁，槽道内可以直接嵌入传感器安装座、光电开关支架、拖链固定槽，不需要在型材表面打孔，所有走线都可以藏在型材槽道内，配合盖板就能做到外观整洁，符合工业设备的安全防护要求。做检测工作台、工装夹具台架的时候，这款型材的四面槽道可以任意安装台面板、工具挂板、照明支架、脚轮或者调节脚杯，安装位置可以沿型材长度方向任意调整，适配不同尺寸的工装夹具安装需求，不需要提前预留安装孔位，设计阶段的容错率非常高。

　　从功能特性上看，6060规格的铝型材表面做了阳极氧化处理，氧化膜厚度在12μm以上，常规车间环境下使用不会出现氧化锈蚀，不需要做表面喷漆处理，组装完成后就能直接投入使用，后期维护只需要擦拭表面灰尘即可。型材的端面可以配套专用的端盖，也可以直接安装连接板做直角拼接、三维角连接，拼接后的机架整体刚性足够，配合角码加固后，即使是有轻微振动的设备安装在上面，也不会出现连接松动的情况。需要注意的是，这款型材做跨距超过1.5米的主梁时，需要在中间增加横撑支撑，避免长期负载下出现下挠变形，如果是有移动需求的机架，底部脚轮的安装板需要和型材端面做满连接，不能仅靠单侧槽道固定，避免移动过程中脚轮脱落。另外这款型材的T型槽可以兼容大部分标准工业配件，比如门吸、合页、线槽、走线槽都可以直接卡入槽道固定，做设备外罩框架的时候，亚克力板、钣金门板都可以直接通过槽条嵌入安装，不需要额外做门框焊接，整体装配效率比传统钢结构机架高很多，而且整体重量只有同规格钢架的三分之一，搬运、移位都更加方便。很多做非标设备的工程师在选型时，会优先考虑这款型材做中型机架的主材，就是因为它的通用性强，配件供应链成熟，不需要开模定制，采购周期短，而且后期改造升级的灵活性远高于焊接结构件，即使设备迭代改型，原有的型材也可以拆解后重新组装使用，不会造成材料浪费。
