滑块曲柄传动机构三维结构设计

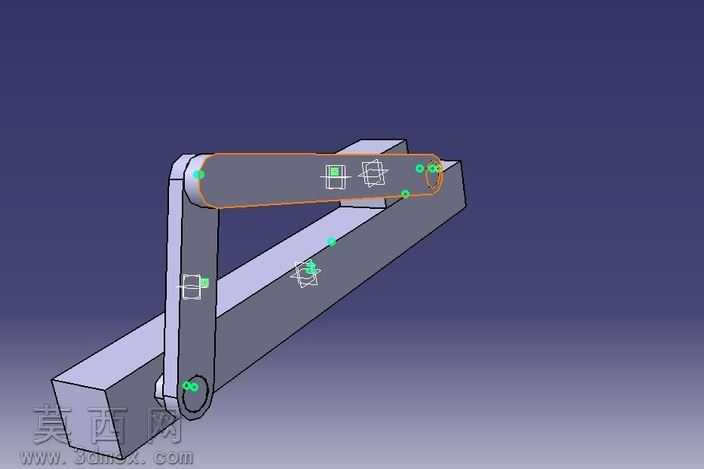

本作品为滑块曲柄传动机构的三维建模成果，建模过程依托三维设计软件完成，整体采用自底向上的装配建模思路，先分别完成曲柄、连杆、滑块、导向基座等单个零件的特征建模，再按照实际运动配合关系完成整体装配约束。零件建模阶段，针对曲柄构件，采用旋转凸台特征完成轴段结构构建，通过拉伸切除完成铰接孔的精准加工，对铰接位置的轴肩、倒角等工艺结构做了还原，保证零件结构符合实际机械加工的工艺要求；连杆构件采用拉伸特征构建主体杆身，两端铰接孔位置添加了同轴度配合的参考基准，确保装配时运动副的对中精度；滑块构件采用矩形拉伸构建主体滑动部分，底部与导向基座配合的滑动面做了平面度约束，铰接位置的凸台结构与连杆端部形成间隙配合，避免运动过程中出现卡滞；导向基座采用长条形拉伸结构构建，上部开设与滑块匹配的导向滑槽，滑槽两侧添加了限位参考面，约束滑块仅能沿直线方向做往复运动。装配阶段严格按照曲柄摇杆演化滑块机构的运动逻辑添加配合关系：曲柄与基座铰接位置添加同轴心配合与轴向限位配合，保证曲柄可绕固定铰接点做整周回转运动；曲柄另一端与连杆端部添加铰接配合，保留相对转动自由度；连杆另一端与滑块上部铰接位置添加同轴心配合，同时滑块与基座滑槽之间添加滑动配合，约束多余自由度，仅保留滑块沿滑槽的直线移动自由度与各铰接点的转动自由度，整体机构自由度计算符合平面机构运动原理，无过约束或欠约束问题。材质与渲染方面，对各零件赋予了不同的金属材质属性，曲柄、连杆采用调质钢材质表现，滑块与基座采用铸铁材质表现，通过调整材质的粗糙度、反光度参数区分不同零件的质感，渲染视角采用等轴测视角，可清晰观察各构件的连接关系与运动副位置，同时完成了机构运动模拟的制作，通过添加旋转马达驱动曲柄做匀速回转运动，可直观演示曲柄整周转动时，通过连杆带动滑块沿导向槽做往复直线运动的完整运动过程，模拟过程中可观察各构件的运动轨迹、极位夹角位置以及滑块的行程范围，还原了滑块曲柄机构将回转运动转化为直线往复运动的核心传动特性，可作为机械原理教学、机构方案设计的参考模型，帮助理解经典平面连杆机构的运动逻辑与结构组成。
