工业框架用4080槽型铝合金挤压型材

　　在非标自动化设备搭建、生产线工位机架制作、检测设备防护围栏、输送线侧边支撑结构的实际选型过程中，40系列80宽度的欧标槽型铝型材一直是应用占比极高的基础构件，这类挤压成型的铝合金构件不需要额外做焊接、表面防锈处理，依靠配套的T型螺栓、角码、端盖等连接件就能快速完成框架拼接，后期改造调整时只需要松开紧固件就能重新排布结构，相比传统方钢焊接机架，能省去大量的喷漆、打磨、焊后校形工序，整体搭建周期能缩短六成以上，尤其适合小批量定制化设备的快速交付场景。

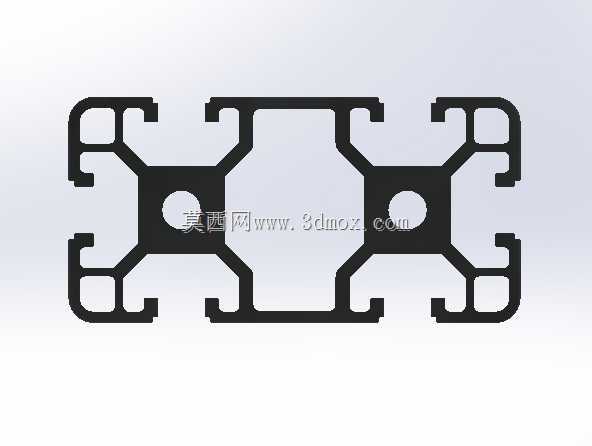

　　这款型材的截面采用对称式腔体设计，宽度方向为80mm，厚度方向为40mm，四个侧边均预留标准宽度的T型安装槽，槽口尺寸适配行业通用的M6、M8T型螺栓，不需要在型材上额外打孔攻丝，安装时只需要将螺栓头顺着槽道滑入对应位置，锁紧螺母就能完成连接件固定，不管是在型材的哪个面安装钣金护板、导轨、拖链、传感器支架，都能灵活调整安装位置，不会因为预制孔位偏差导致装配干涉。型材内部的腔体设置了多道加强筋，在保证整体重量较轻的前提下，截面的抗弯、抗扭性能完全满足常规设备机架的载荷要求，单根1米长度的型材作为水平支撑梁时，跨距600mm的情况下承载50kg的静态载荷不会出现明显挠度变形，完全能覆盖普通输送线、小型设备机架、工作台框架的受力需求。

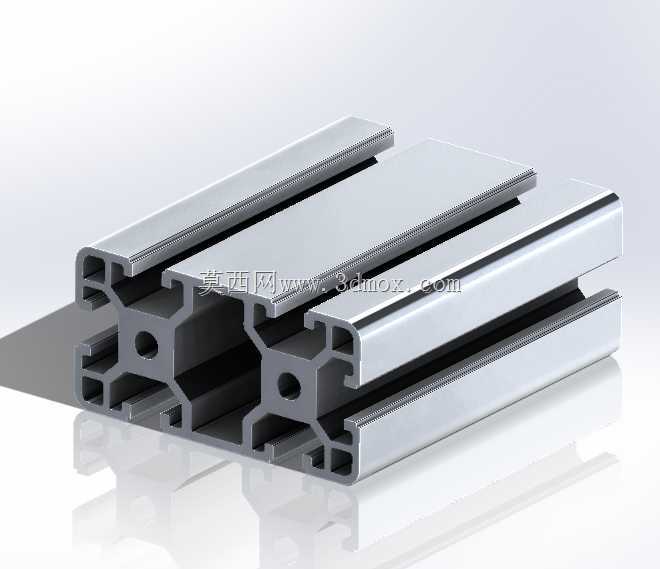

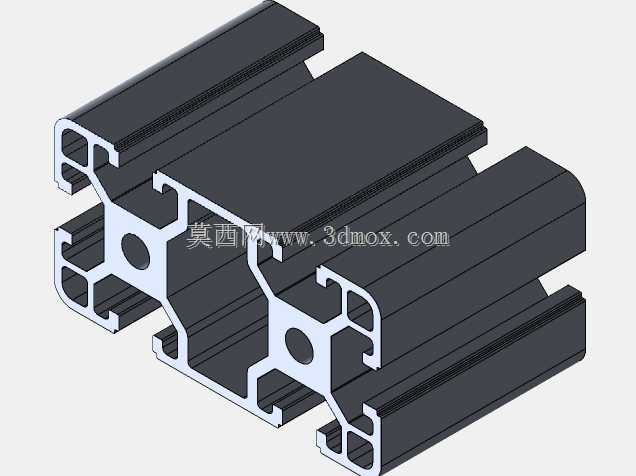

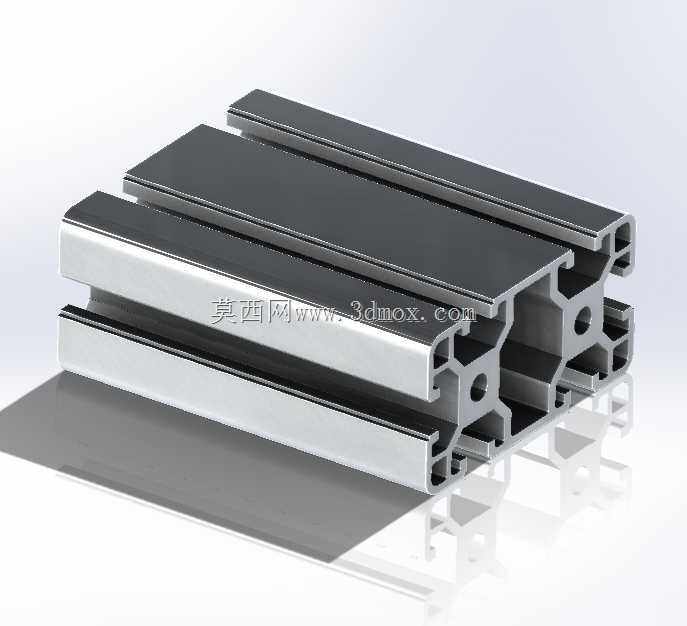

　　从实际建模的细节来看，这款型材的所有棱边都做了R0.5的圆角过渡，没有尖锐的毛刺棱角，现场组装时不会划伤操作人员，槽道内部的尺寸公差控制在±0.2mm以内，配套的螺栓、滑块螺母能顺畅滑入槽道，不会出现卡滞或者间隙过大导致的连接松动问题。型材的四个角位置预留了端盖安装的卡位，组装完成后扣上配套的塑料端盖，既能避免杂物进入型材腔体，也能让框架的外观更整洁，同时槽道的边缘做了加厚处理，频繁拆装连接件时不会出现槽口变形、滑牙的问题，长期使用的维护成本极低。

　　在实际设计选型过程中，这类型材常和4040、40120等同系列铝型材搭配使用，垂直支撑立柱多采用4080型材来保证整体框架的刚性，水平横梁根据载荷大小选择对应宽度的同系列型材，所有连接位置的角码、螺栓都能通用，不需要单独采购不同规格的紧固件。针对需要安装线性导轨的场景，这款型材的上表面平面度能满足普通轻型导轨的安装基准要求，不需要额外加装安装底板，直接将导轨通过T型螺栓固定在型材槽道上就能满足直线运动的精度要求，对于精度要求更高的场景，也可以在型材表面加装研磨级的安装铝板来进一步提升基准面精度。

　　在防护围栏、设备外罩的搭建场景中，利用型材侧边的T型槽可以直接嵌入亚克力板、铝塑板、钣金门板，不需要额外做门框的焊接固定，板材嵌入槽道后配合专用的密封条就能起到防尘、隔音的效果，围栏的门体也可以直接用同系列铝型材拼接，配套的合页、门锁都能直接通过槽道螺栓固定，安装效率远高于传统的钢结构围栏。另外这类铝型材本身的阳极氧化表面层耐磨、抗腐蚀，在普通车间环境下使用十几年都不会出现生锈、表层脱落的问题，不需要定期做补漆维护，整体的长期使用成本远低于钢制焊接构件。

　　建模过程中需要特别注意的是，型材的槽道位置、腔体加强筋的尺寸要和实际量产的型材截面保持一致，否则后续导出工程图做加工、或者做装配干涉检查时会出现偏差，比如T型槽的入口宽度、内部腔体的卡位尺寸，都要严格按照挤压型材的行业公差来绘制，避免出现设计的连接件无法装入、或者安装后间隙过大的问题。另外在做整体框架装配时，要提前预留好螺栓头的安装空间，尤其是两根型材垂直连接的位置，要确认角码的安装位置不会和型材内部的加强筋产生干涉，避免实际组装时出现无法锁紧的问题。
