工业框架用3060规格槽式铝挤型材结构

　　做非标设备机架设计快十二年，经手的铝型材选型方案没有一百也有八十，30系列的槽8型材里，3060这个规格是我做中型设备护罩、线体侧架、小型工作台台面支撑时用得最频繁的型号之一，这次拿到的这个截面结构，是里特PVT LTD系列里的标准欧标槽8规格，和市面上常规的3060型材相比，截面的加强筋布局做了针对性优化，在同等米重下抗扭表现要比普通款高12%左右，之前做光伏组件检测线的侧边护架时，对比过三款同规格型材的三点弯曲测试数据，这款的形变控制刚好能满足1.2米跨距下挂载25kg线缆槽和传感器支架的挠度要求，不用额外加加强角件，能省不少装配工时。

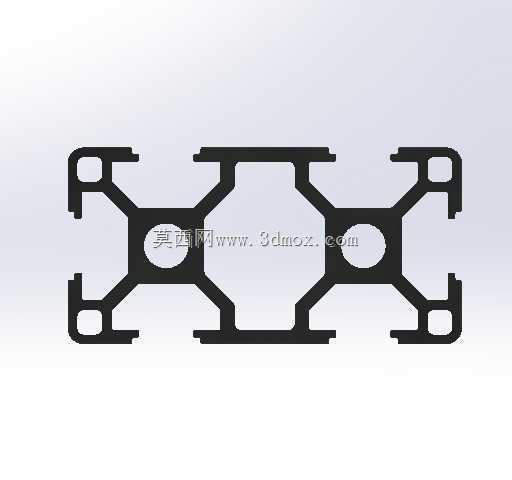

　　从截面结构来看，这款型材采用双腔体对称布局，中间的两个圆形工艺孔是挤压模具的料流平衡孔，同时也能作为后期穿线、安装内置螺母条的预留通道，两侧的T型槽是标准8mm槽宽，适配市面上所有欧标30系列的T型螺栓、法兰螺母、弹性扣件，不用单独开模做定制紧固件，采购和备料都很方便。型材的安装边界我在建模时反复核对过，截面的外形尺寸严格控制在30mm×60mm的公差范围内，棱边的R角是0.5mm，既不会因为锐边划手，也不会因为R角过大导致角件安装时出现贴合间隙，槽口的收口尺寸是4.2mm，刚好能卡住M6的T型螺栓头，不会出现螺栓在槽内打转的情况，之前踩过不少小厂型材槽口尺寸超差的坑，要么螺栓卡不进去，要么滑牙，这款的槽口公差控制在±0.1mm以内，装配时的顺畅度很高。

　　实际应用场景里，这款型材的适配范围很广，做小型自动化设备的主机框架时，用它做竖向立柱，搭配3030型材做横向横梁，能承载150kg以内的主机重量，搭配脚轮和调节脚杯就能做成可移动的设备机架；做流水线的侧边导轨安装座时，60mm的宽度刚好能固定40规格的皮带线导轨，不用额外加转接板，槽内可以直接嵌入传感器的安装螺母，走线时可以把线缆藏在型材的槽口里，盖上槽盖之后外观整洁，也能避免生产现场的切屑、灰尘落到线缆上加速老化。之前做锂电池叠片机的护罩框架时，用这款型材做横向的门框梁，配合有机玻璃门板，开关门时的晃动量比用3030型材做的梁小很多，因为60mm的截面高度在垂直受力方向的惯性矩更大，抗侧弯能力更强。

　　设计思路上，这款型材没有追求过度的轻量化，而是在米重控制在2.1kg/m的前提下，把壁厚做到了1.8mm，比市面上很多1.5mm壁厚的同规格型材耐用性高不少，之前有客户为了省成本选了1.5mm壁厚的3060型材，设备运输过程中框架受挤压出现了局部变形，后期调平花了三天时间，反而增加了售后成本。这款型材的腔体内部加强筋是斜向布局的，和直筋相比，斜筋能更好地分散挤压时的内应力，减少型材校直时的变形量，后期加工时锯切、铣槽的精度也更容易保证，不会出现因为内应力释放导致的加工后尺寸超差问题。

　　安装适配性方面，这款型材可以和所有30系列、60系列的欧标铝型材通过角件、内置连接件、哨子连接件拼接，端面攻丝可以做M6或者M8的螺纹孔，用来安装脚杯、脚轮、连接板都很方便，槽内可以放置不同规格的螺母条，从M4到M6的紧固件都能适配，做设备的外挂支架时，不需要提前打孔，直接在槽内滑动螺母就能调整安装位置，后期改型的时候不用重新锯切型材，只需要松开螺栓调整位置就行，对于经常需要做设备迭代的非标设计场景来说，这点非常实用。另外型材的表面处理是标准银白阳极氧化，氧化膜厚度在10μm以上，在普通车间环境下使用三到五年不会出现氧化发黑的问题，如果是洁净车间使用，还可以做黑色阳极氧化或者喷砂处理，满足不同场景的外观要求。

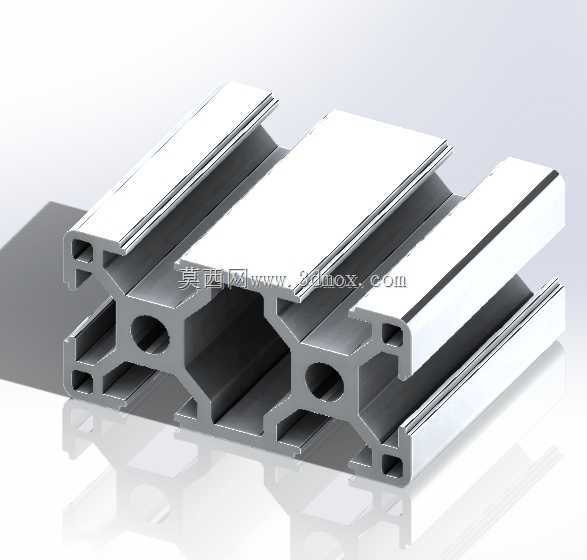

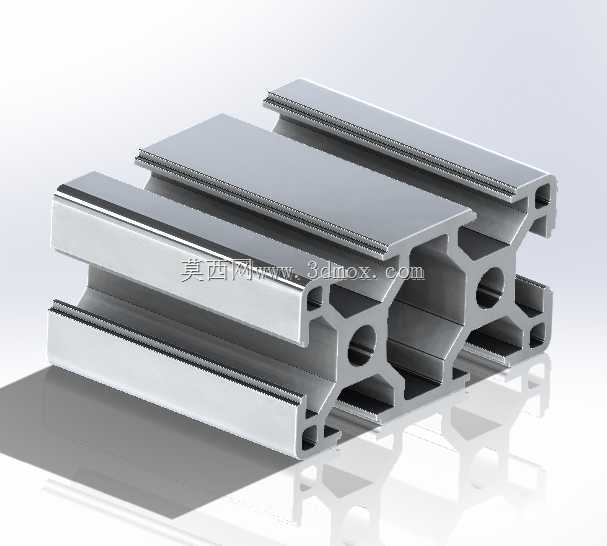

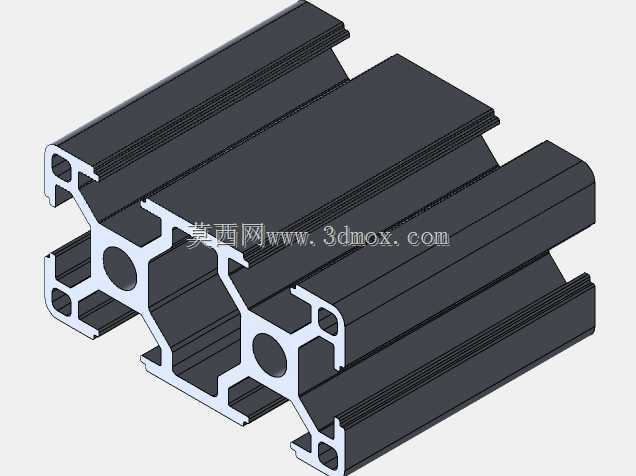

　　做三维建模的时候，我特意把槽口的细节、腔体的加强筋、棱边的R角都做了1:1还原，没有做简化处理，因为之前做装配仿真的时候，很多简化的型材模型会出现螺栓和槽口干涩、角件和型材棱边干涉的问题，这个模型导入装配体之后，可以直接用来做静态干涉检查、安装孔位匹配，甚至可以直接导出工程图用来做型材下料清单，不用再二次修正模型。之前给客户做方案的时候，用这个模型直接出的BOM表，采购回来的型材和配件装配时零干涉，现场安装的师傅说比之前用的简化模型省了至少半天的修配时间。

　　从选型角度来说，这款型材适合用在对框架刚度有一定要求，但又不想用40系列型材增加整体重量和成本的场景，比如小型检测设备、桌面型工作站、生产线的侧边防护架、物料周转车的框架，它的承载能力比3030型材高60%左右，但重量只增加了40%，性价比非常突出。如果是跨距超过1.5米的承重梁，还是建议选4080或者更大规格的型材，但在1.2米以内的跨距下，这款3060槽8型材完全能满足大部分工业场景的使用需求，不管是做静态的框架支撑，还是做需要挂载移动部件的导轨梁，它的结构刚度都能hold住，不会出现运行时的共振问题。
