工业框架用RTR-8-3030槽型铝挤型材结构

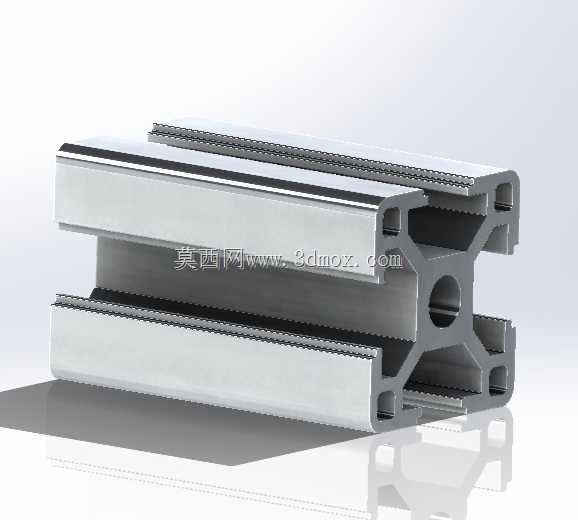

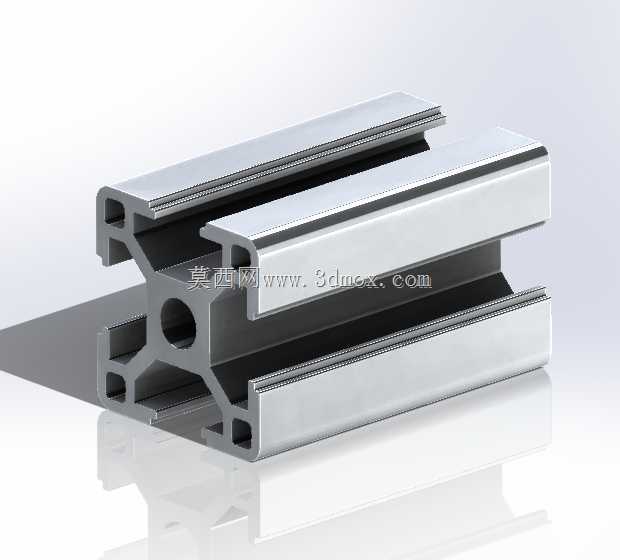

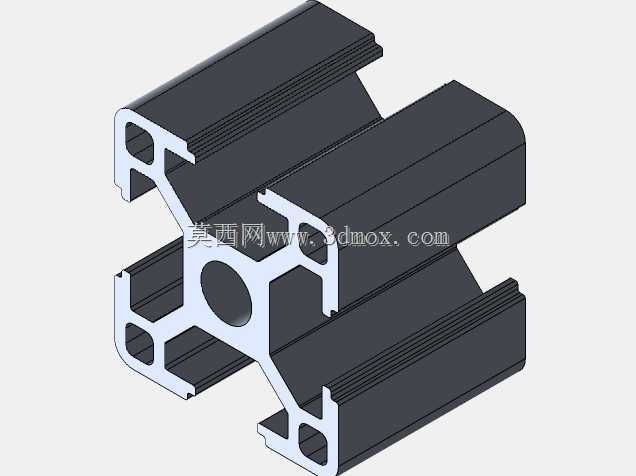

　　在非标自动化设备的机架搭建、生产线防护围栏组装、检测设备工作台框架搭建场景中，这类30系列槽式铝型材是应用占比极高的基础结构用材，区别于传统焊接方管的不可拆卸特性，这类铝挤型材依靠配套的T型螺栓、角件、内置连接件就能完成快速组装，后期改造调整时无需切割焊接，仅需松紧紧固件就能完成框架尺寸变更，适配小批量定制化设备的快速迭代需求。从截面结构来看，这款型材采用四槽对称布局，每个侧边都预留了标准宽度的T型安装槽，槽口尺寸适配通用的工业铝型材紧固件，安装时不需要额外在型材表面打孔攻丝，螺母可以直接从槽道任意位置滑入，调整安装点位的自由度极高，不管是安装门板合页、传感器安装支架、设备走线槽还是防护面板，都能灵活找到固定点位。

　　型材中心位置设计了贯通的中心圆孔，一方面可以作为气路、电路走线的内置通道，避免线缆外露造成的现场安全隐患，另一方面也能在需要高强度连接的位置穿入圆棒加强筋，提升长跨度框架的整体抗扭刚性，应对大负载设备的承重需求。型材的壁厚设计经过实际工况验证，主受力壁的厚度能够满足常规中小型设备的机架承重要求，在1.5米跨度下无额外中间支撑时，配合对应的角码连接，静态承重可满足常规检测设备、小型装配工作站的负载需求，不会出现明显的绕度变形。设计这类型材截面的时候，需要兼顾几个核心的工程需求：首先是挤压成型的工艺可行性，截面的壁厚差不能过大，避免挤压过程中出现出料变形、冷却后应力集中翘曲的问题，这款型材的各部位壁厚过渡均匀，

　　转角处都做了适配挤压工艺的圆角处理，量产时的成品率更高，直线度更容易保证。其次是连接兼容性，槽道的尺寸、中心孔的直径、型材外轮廓的公差都严格遵循行业通用的30系列铝型材标准，市面上所有适配3030规格的紧固件、脚轮、脚杯、连接板、合页、把手等配件都能直接通用，不需要单独开模定制配套零件，大幅降低用户的后期配件采购成本。在实际安装边界上，这款型材的外轮廓为标准30毫米见方，相邻型材拼接时，依靠角件连接的话，外框的整体尺寸计算可以直接按型材外尺寸累加，不需要额外扣除拼接余量，对于框架设计的尺寸核算非常友好，新手工程师也能快速完成框架的尺寸标注与BOM统计。如果采用内置连接件进行隐藏式连接，框架外表面不会露出连接角件，整体外观更整洁，

　　适合用在对外观有要求的展示类设备、实验室检测设备的外框架搭建。型材表面采用阳极氧化处理，表层的氧化膜硬度高，耐磨抗腐蚀，在车间常规的油污、粉尘环境下长期使用也不会出现锈蚀掉漆的问题，日常清洁仅需擦拭即可，维护成本远低于喷漆的焊接钢结构。在实际选型应用中，这类型材常被用来搭建小型设备的主机框架、生产线旁的物料周转架、设备周边的安全防护围栏、防静电工作台的支撑框架，搭配透明亚克力板或者铝塑板就能做成封闭式的设备外罩，搭配钣金门板就能做成设备的柜体结构，甚至在一些轻型的输送线支架、视觉检测相机的安装支架上也能看到这类型材的应用。需要注意的是，在大跨度、高负载的应用场景下，需要核算单根型材的承重绕度，必要时可以在型材槽道内加装钢质衬条，或者搭配更大规格的型材做加强横梁，避免长期负载下出现型材变形。另外在组装长框架的时候，要保证每根型材的切断端面垂直度，否则拼接的时候会出现框架对角尺寸偏差，影响后续门板、面板的安装精度，通常切断公差需要控制在0.1毫米以内，端面无毛刺，这样配合标准紧固件组装出来的框架整体精度才能满足设备使用要求。这款型材的截面设计还预留了安装密封条的槽位，在做设备密封外罩的时候，可以直接嵌入对应的密封胶条，实现门板和框架之间的防尘密封，适配有洁净度要求的生产设备使用场景，不需要额外粘贴密封胶条，装配效率更高。
