汽车涡轮增压器壳体定位标记工装夹具

项目分类:工装 发布时间:2021-11-27 ID:416653
  • 汽车涡轮增压器壳体定位标记工装夹具
  • 汽车涡轮增压器壳体定位标记工装夹具
  • 汽车涡轮增压器壳体定位标记工装夹具
  • 汽车涡轮增压器壳体定位标记工装夹具
  • 汽车涡轮增压器壳体定位标记工装夹具
  • 汽车涡轮增压器壳体定位标记工装夹具
  • 汽车涡轮增压器壳体定位标记工装夹具

  这套标记夹具主要面向汽车零部件加工产线的工件标识工序,针对涡轮增压器壳体这类异形铸造件的打标、刻印作业设计,解决异形曲面工件在标记作业时定位不准、夹持变形、操作效率低的实际问题。在涡轮增压器的生产流程中,壳体完成铸造、机加工后,需要在指定位置刻印零件编号、批次追溯码、材质标识等信息,这类工件外形不规则,带有弧形流道、连接法兰、安装凸台等复杂结构,普通平口钳无法实现稳定定位,夹持时容易压伤已加工的密封面,或者工件在打标冲击力作用下发生位移,导致标识位置偏移、字迹深浅不均,无法满足零部件追溯的工艺要求。

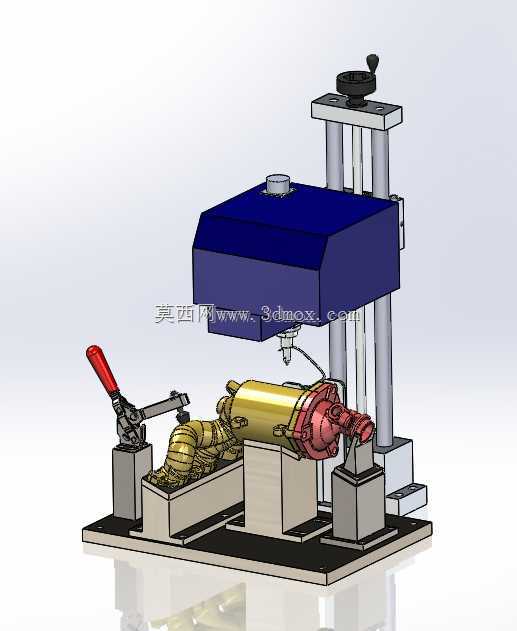

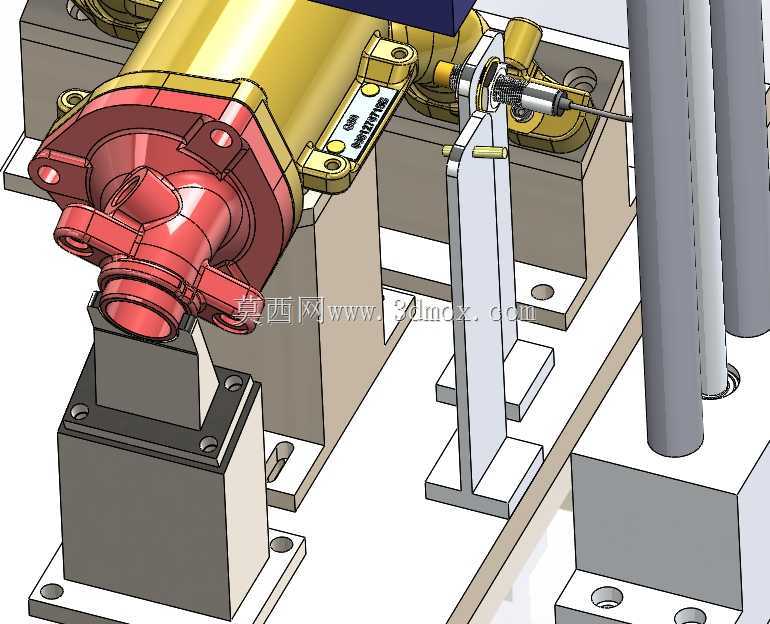

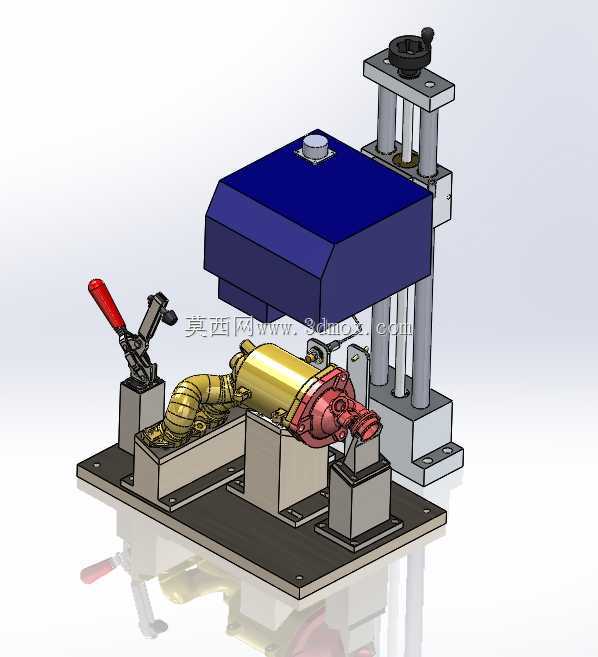

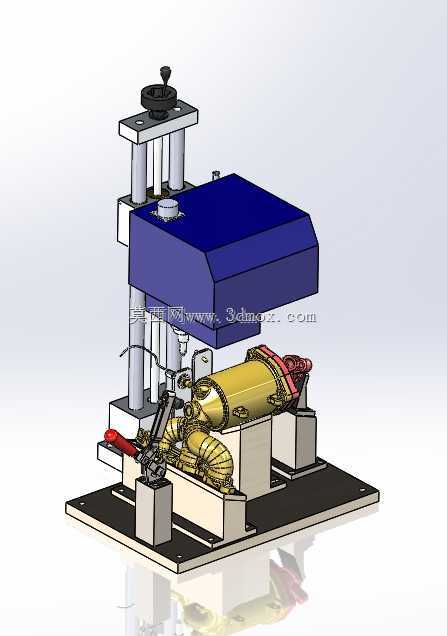

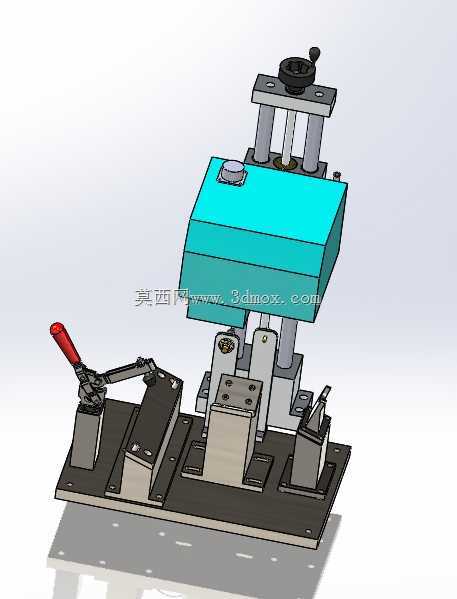

  夹具整体采用底板集成式布局,所有功能组件都安装在一块带安装孔的钢制底板上,底板厚度足够抵抗打标作业的冲击载荷,底面可通过T型螺栓直接固定在标记设备工作台或者独立工位台面上,安装边界适配常见的台式气动打标机、激光打标机的工作台尺寸,不需要额外改造设备接口。夹持定位部分采用仿形支撑块设计,对应涡轮增压器壳体的三个主要定位基准:进气端法兰端面、排气端弧形流道外轮廓、中间壳体的安装凸台底面,每个支撑块的接触面都做了和工件外形匹配的仿形铣削,支撑位置避开工件的密封面、螺纹孔等精度要求高的部位,支撑块高度经过精确计算,保证工件装夹后待标记的平面处于水平状态,和打标头的作业平面保持平行,避免出现标识一端深一端浅的问题。

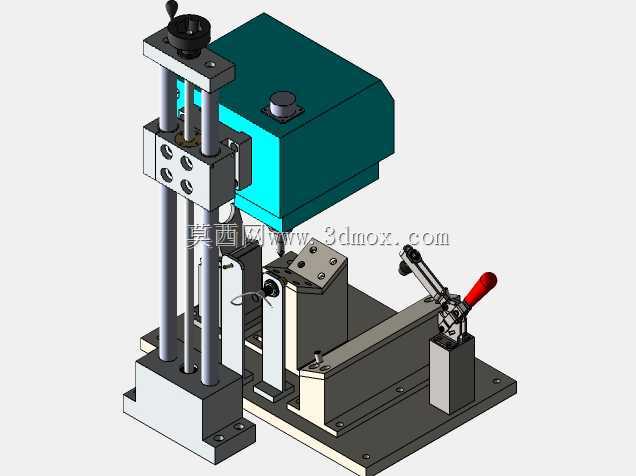

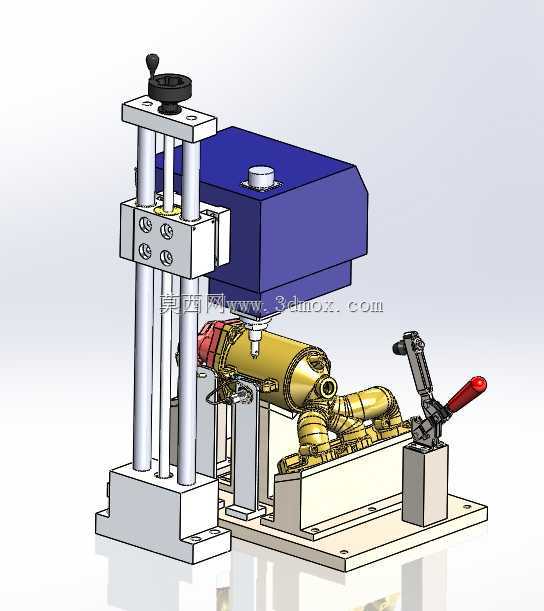

  夹紧机构选用手动快速夹钳搭配辅助压紧组件,操作侧的红色手柄式快速夹钳负责工件主夹紧方向的锁紧,夹钳压头接触工件的位置加装了聚氨酯软垫,防止硬质压头压伤工件的铸造表面,夹钳的行程经过适配调整,开合角度足够大,方便工件上下料操作,不会和工件外形发生干涉。夹具后侧设置的立式导向压紧组件,负责工件上部的辅助压紧,顶部的手轮可以调节压头的上下位置,针对不同批次工件的铸造尺寸公差,可以快速调整压紧行程,保证不同尺寸偏差的工件都能被可靠压紧,不会出现夹不紧或者过压变形的情况,两根立式导柱保证压头上下运动的直线度,避免压紧时出现侧向力导致工件移位。

  设计过程中优先考虑了操作的便捷性,所有夹紧操作都在工件的外侧完成,操作人员不需要将手伸入夹具内部就可以完成装夹锁紧,上下料的操作空间预留充足,单个工件的装夹时间可以控制在十秒以内,适配产线的节拍要求。夹具的各个支撑块、压头都采用可拆卸式安装,通过内六角螺栓固定在底板上,如果后续需要适配同系列不同型号的涡轮增压器壳体,只需要更换对应的仿形支撑块和压头,不需要重新制作整个夹具本体,大幅降低多品种小批量生产的工装投入成本。

  整套夹具的结构没有采用复杂的气动、液压元件,纯机械结构的可靠性更高,在车间多粉尘、多切削液残留的工况下不容易出现故障,日常维护只需要定期在导柱、快速夹钳的铰接点加注润滑脂即可,不需要复杂的保养流程。定位精度方面,通过三个方向的仿形定位限制工件的六个自由度,重复定位精度可以控制在0.1mm以内,完全满足标记工序的位置度要求,不会出现标识超出指定区域的问题。夹具的整体高度经过优化,操作人员在坐姿作业时,手部操作夹钳的高度符合人体工程学要求,长时间作业不容易产生疲劳,待标记区域正对着操作人员的视线方向,方便装夹时确认工件位置是否到位,也便于打标过程中观察标识的刻印效果。
