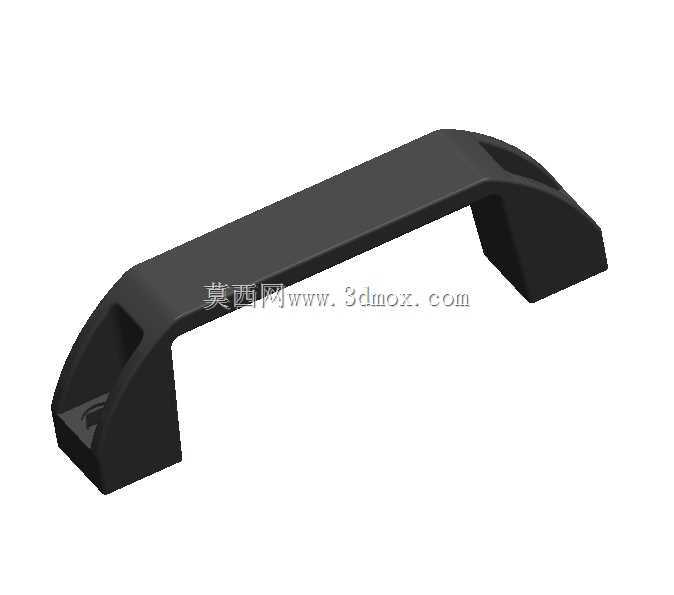

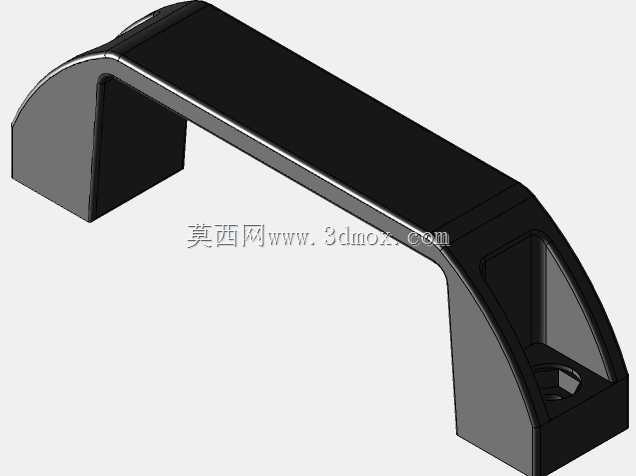

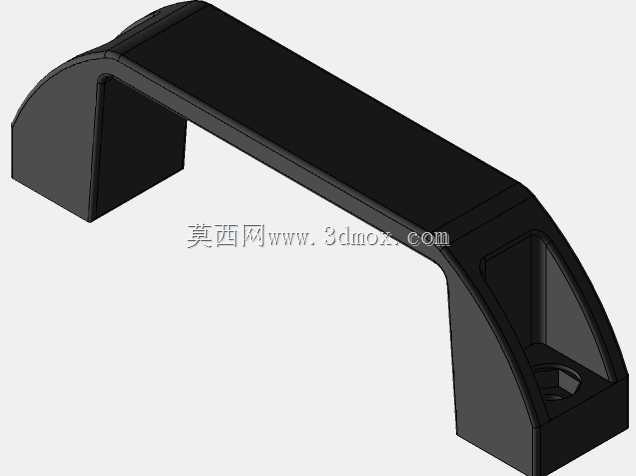

工业设备用桥式铝合金拉手结构设计

　　这款桥式铝合金拉手是工业领域应用极广的操作握持部件，日常在铝型材框架搭建的设备防护门、自动化生产线旁的检修舱门、各类检测设备的外罩开合部位、仓储物流用工具柜、车间工位器具的抽屉与侧门处都能见到它的身影，核心作用是为操作人员提供稳定的施力点，完成门体、盖板类部件的开合操作，同时兼顾外观协调性与长期使用的耐用性。

　　从实际使用场景的需求出发，这款拉手的设计首先考虑了握持的人机工程合理性，整体采用桥型拱起结构，握持段与安装面之间预留了足够的手指伸入空间，成年男性佩戴常规劳保手套操作时也不会出现卡手、蹭到安装面板的情况，握持段的截面做了圆弧过渡处理，没有尖锐棱角，长时间握持施力时不会硌手，开合较重的门体时能均匀分散手掌受力，降低操作疲劳感。两端的安装座做了加宽下沉设计，和安装面贴合的区域为平整接触面，安装后不会出现翘边、应力集中的问题，即使在设备运行产生持续振动的工况下，连接部位也不容易出现松动。

　　材质选用铝合金挤压成型后做表面哑光氧化处理，相比传统的塑料拉手，它的结构强度更高，抗冲击性能更好，遇到意外磕碰不容易出现开裂、断裂的问题，氧化层的存在让它具备不错的耐锈蚀、耐汗液腐蚀能力，在车间存在少量切削液飞溅、常规湿度的工业环境下长期使用也不会出现表面锈蚀、涂层脱落的问题，重量又比钢制拉手轻很多，不会给门体增加额外的过多负载，也不会因为自身重量过大导致长期使用后出现下坠变形。

　　安装边界的设计上，这款拉手采用两端沉头孔安装的方式，安装孔位的间距符合铝型材配件的通用安装模数，既可以直接安装在欧标、国标铝型材的端面上，也可以通过转接件安装在钣金门板、亚克力防护板上，沉头孔的深度适配常规的内六角圆柱头螺钉，安装后螺钉头完全沉入孔位内，不会突出拉手表面，既避免了勾挂操作人员衣物、线缆的风险，也让整体外观更整洁流畅。安装座的厚度经过校核，在承受成年人正常开合施力、甚至短时150N左右的侧向拉力时，安装座根部不会出现断裂变形，满足工业场景下的粗暴操作耐受要求。

　　设计过程中还特意做了受力结构的优化，握持段和两端安装座的连接位置做了大圆弧过渡加内部加强筋的结构，避免直角连接处的应力集中问题，通过有限元受力校核，在常规100N的垂直握持拉力下，整体变形量小于0.2mm，不会出现拉手掰弯、握持段下塌的问题。外形线条采用流畅的曲面过渡，没有卫生死角，在食品包装、电子洁净车间这类需要定期擦拭清洁的场景下，擦拭布可以轻松覆盖所有外表面，不会积藏灰尘、油污，适配有洁净要求的生产场景。

　　和同类型的尼龙拉手、钢制拉手相比，这款铝合金拉手的综合适配性更强，它的表面氧化处理可以做成黑色、银色等不同外观颜色，能够和不同配色的设备外观协调搭配，不管是深色的钣金设备外罩，还是工业铝型材本身的银白质感，都能实现不错的视觉统一性。同时它的耐温范围更宽，在-20℃到80℃的常规工业环境温度区间内，材质不会出现低温脆化、高温软化的问题，不管是北方冬季无采暖的车间，还是临近设备发热源的安装位置，都能保持稳定的结构性能。

　　在实际选型使用时，需要注意安装面的平面度，如果安装在薄钣金件上，建议在钣金背面增加加厚垫片，避免螺钉拧紧时导致钣金局部凹陷，影响拉手的贴合度；如果是安装在铝型材上，需要提前在型材对应位置攻丝或者使用型材专用的弹片螺母，保证连接螺纹的咬合深度足够，避免长期开合导致螺纹滑牙。这款拉手的整体高度控制在合理范围内，安装后不会突出门板表面过多，减少车间内物料转运时意外碰撞到拉手导致损坏的概率，两端的安装座外侧做了小圆弧导角，即使人员路过不小心剐蹭到，也不会造成尖锐的磕碰伤害，符合工业设备的安全设计要求。
