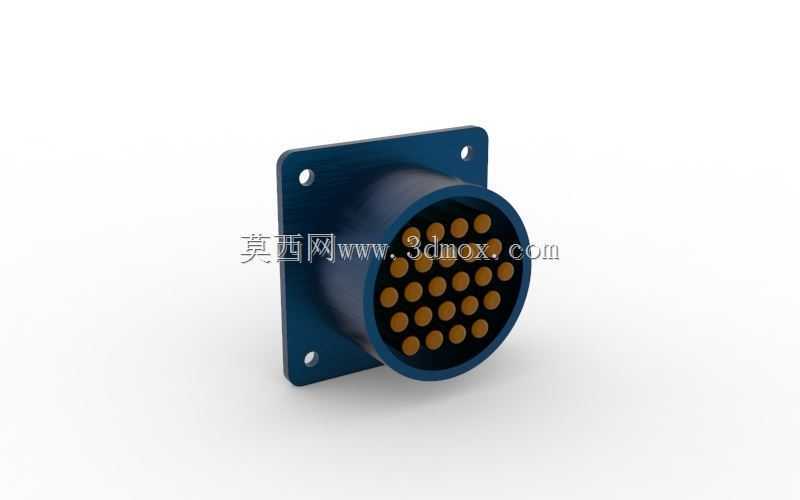

24芯法兰安装公端圆形电连接器结构

　　这款24针公圆形连接器是工业电气互联场景中应用十分广泛的接插部件，在各类工业控制柜、机电设备信号传输链路、户外检测设备接线端、轨道交通车载电气回路中都能见到这类结构的身影，核心作用是实现多回路电信号的稳定对接，同时兼顾安装固定的可靠性与接插对位的便捷性。从实际使用场景来看，这类多芯圆形连接器常被用在需要频繁插拔维护的设备分舱位置，比如模块化工业设备的舱体对接处，不需要逐一焊接单根线路，通过整组连接器插拔就能完成舱段间的信号连通，大幅缩减现场装配与后期维护的接线工作量，同时避免单根线路错接的风险。

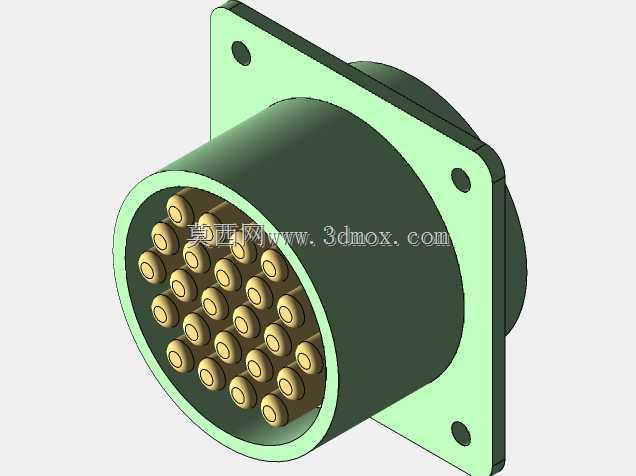

　　从结构设计逻辑来看，这款连接器采用方形法兰盘作为安装基座，法兰盘四个角预留了安装通孔，可直接通过螺栓将连接器主体固定在设备舱壁或者安装面板上，安装边界清晰，法兰盘的厚度经过适配设计，既保证安装后不会因为设备振动出现松动，也不会因为法兰过厚占用过多舱内安装空间。连接器主体的圆筒段是接插导向结构，公端插针按照环形阵列排布在圆筒内部的绝缘基座上，24根插针分多圈均匀布置，这种排布方式能在有限的圆形截面内最大化利用空间，同时保证每根插针之间的绝缘间距满足电气安全要求，避免相邻回路出现信号串扰或者击穿问题。插针的伸出长度经过匹配设计，接插时公端插针会先进入母端的导向倒角区域，逐步对位后完全插入接触套，即使在视线受限的设备内部安装位置，也能依靠圆筒段的导向作用顺利完成对接，不需要反复调整对位角度。

　　绝缘基座采用嵌装结构固定在金属外壳内部，金属外壳一方面为内部插针提供机械防护，避免外力磕碰导致插针弯折变形，另一方面能起到电磁屏蔽作用，减少外部电磁干扰对内部传输信号的影响，在传输弱信号的工业传感回路中，这种金属外壳的屏蔽作用尤为重要。法兰盘与圆筒段的衔接位置做了圆角过渡处理，避免应力集中，在设备长期运行产生振动的工况下，衔接位置不会因为应力累积出现开裂问题。接插端面的绝缘基座表面平整，插针端面与绝缘基座端面的距离控制在合理范围，既保证接插时插针能充分接触母端接触件，也避免插针过度伸出容易被异物触碰弯折或者造成误短路。

　　从安装适配的角度来说，这款连接器的法兰安装孔位间距符合常规工业接插件的安装尺寸规范，能适配市面上多数同规格圆形连接器的安装开孔，替换维护时不需要重新在设备面板上打孔，直接替换原有同规格连接器即可完成维护。圆筒段的外径尺寸与配套母端的内孔尺寸做了公差适配，接插后两者的配合间隙控制在极小范围，能减少粉尘、水汽从接插缝隙进入连接器内部的概率，在普通工业车间环境下使用时，不需要额外增加密封结构就能满足基础的防护要求。24芯的通道配置可以覆盖多数中小规模信号传输的需求，既可以传输普通的开关量信号，也能适配低功率的模拟量信号传输，单根插针的载流量经过匹配设计，能满足常规工业传感信号、控制信号的传输要求，不需要额外设置大电流接线端子。

　　在实际建模过程中，这类连接器的结构需要重点关注几个关键尺寸的配合：首先是法兰盘安装孔的中心距公差，必须保证与面板开孔位置完全匹配，否则安装时会出现螺栓无法穿入的问题；其次是插针的阵列位置度，每一根插针的中心位置偏差需要控制在极小范围内，否则接插时会出现插针与母端接触件对位不准，导致插针弯折或者接触不良；再者是圆筒段的导向锥度，入口位置的倒角角度需要适配母端的导向结构，保证插拔过程顺滑无卡滞。另外金属外壳的壁厚设计也需要兼顾强度与轻量化要求，壁厚过薄会导致外壳容易受外力变形，壁厚过厚则会增加整体重量，在对重量敏感的机载或者车载设备上会带来额外的负载。

　　这类连接器在实际选型使用时，还需要结合使用场景的工况确认适配性，比如在存在油污、切削液的机床设备上使用时，需要额外增加密封圈结构提升防护等级，而在普通室内电气柜中使用时，基础结构就能满足使用要求。24芯的配置相比少芯数的连接器，能在一个接插点位完成更多回路的连接，减少设备面板上的连接器开孔数量，让设备整体外观更简洁，同时也减少了潜在的密封薄弱点。公端结构采用插针外露的设计，通常被固定在设备的固定舱段上，母端采用孔式接触件设计连接活动线缆端，这样的搭配能避免活动端外露插针在拖拽线缆过程中出现弯折、碰损的问题，符合工业接插件的常规设计逻辑。
