带防护柜体的气动压合作业支架结构

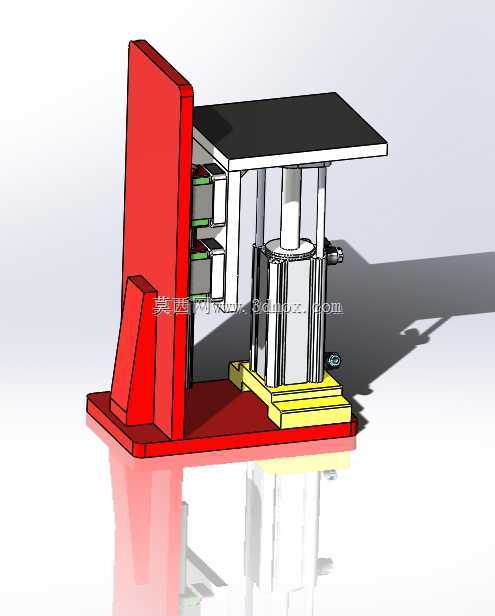

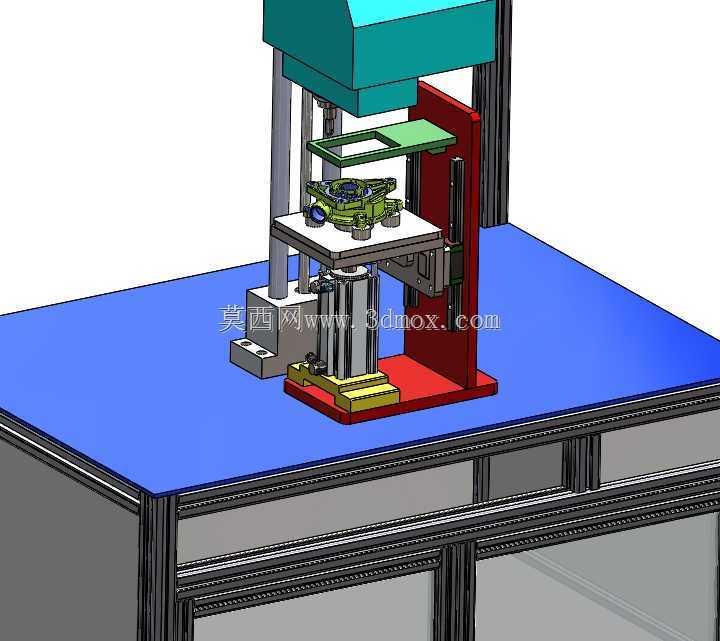

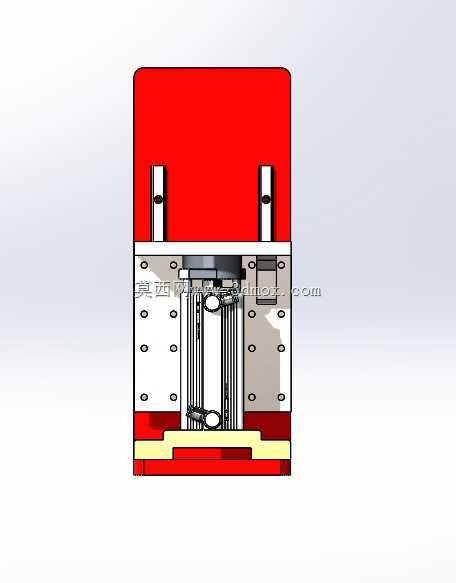

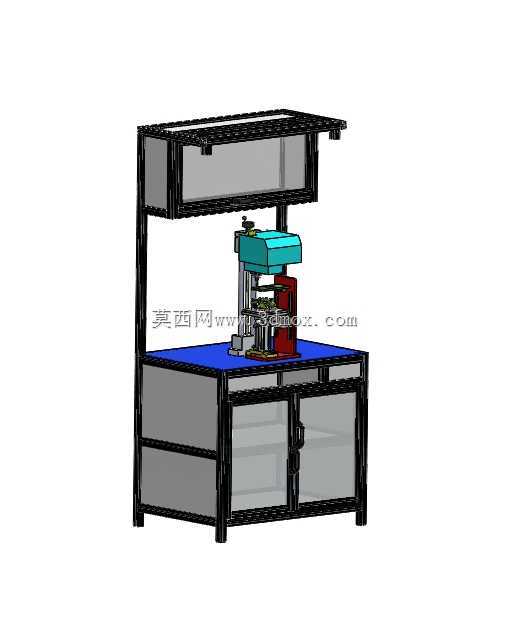

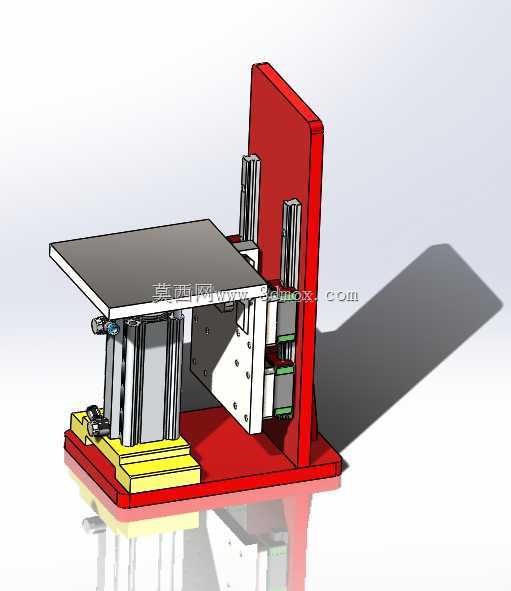

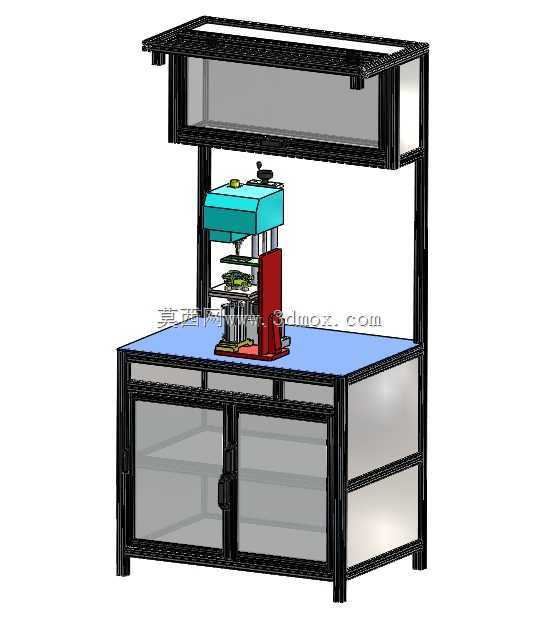

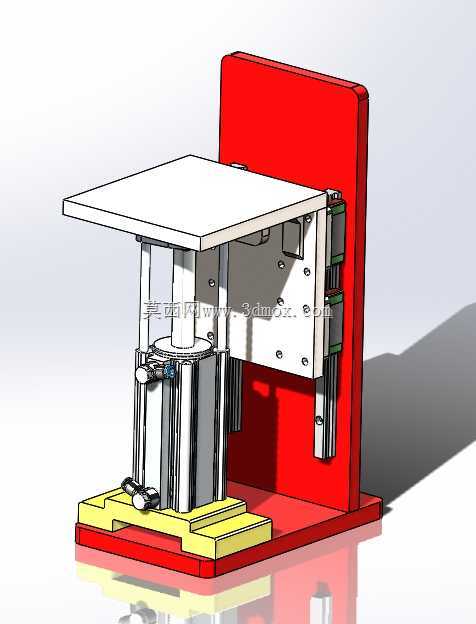

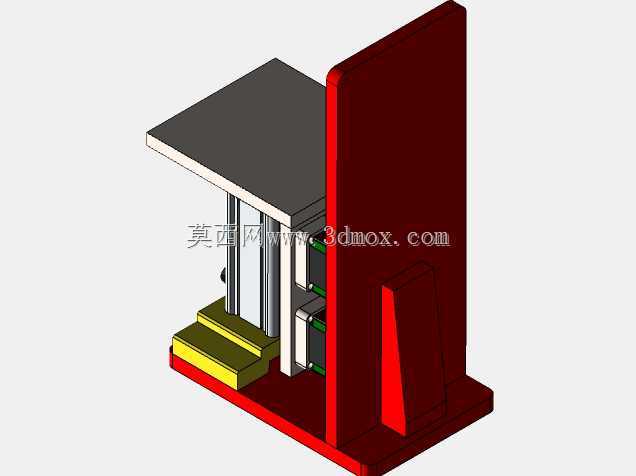

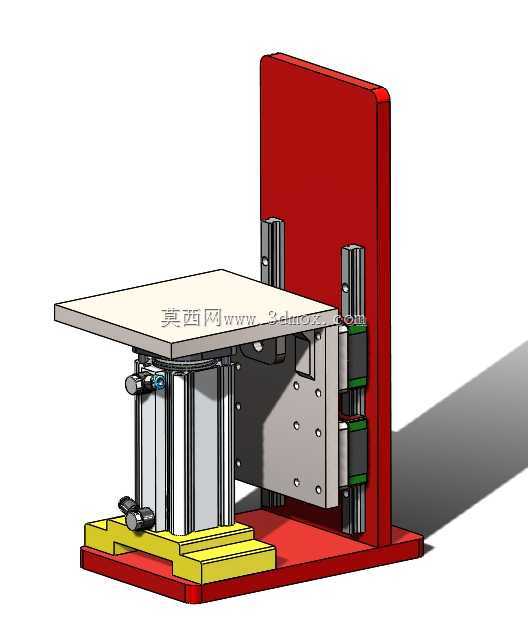

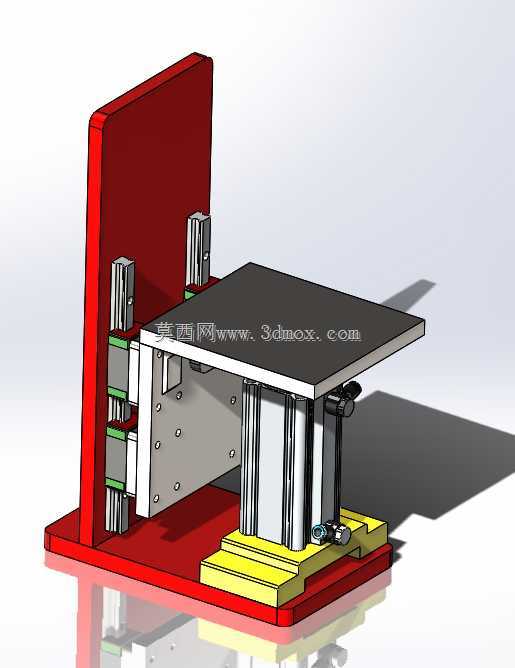

　　这套气动支架结构主要面向小件压装、零部件铆接、小型组件压合的工位场景，常见于电子配件组装、小五金件加工、塑胶件与金属件贴合的生产环节，适配小批量多批次的柔性生产需求，可直接放置在车间生产线上作为独立作业单元使用，也可嵌入小型流水线作为工位段的压合作业模块。整套结构采用上下分层的布局设计，下部为带双开门的储物柜体，柜体框架采用标准工业铝型材拼接搭建，门板采用半透明亚克力板材，既可以隔绝作业时产生的细小碎屑飞溅，也方便操作人员快速查看柜内存储的工装夹具、待加工工件、备用配件，柜体底部预留了可调脚杯的安装位置，可根据车间地面的平整度调节整体水平度，避免作业时机架出现晃动影响压合精度。上部作业台面采用高密度防静电板材铺设，

　　台面边缘做了圆弧倒角处理，避免操作人员磕碰受伤，台面上方设置了独立的气动压合机头安装位，机头通过立式支撑柱固定在台面上，支撑柱侧面预留了传感器安装槽、气管走线槽，可根据实际加工需求加装压力传感器、位置感应开关，实现压合行程的精准控制，机头的压头位置设计了快换接口，可根据不同工件的压合需求更换不同规格的压头，无需拆解整个机头结构，大幅缩短换型调试的时间。台面上方的顶部框架设置了透明防护挡板与顶部照明安装位，挡板可向上翻起，方便更换工件或者调试机头位置，日常作业时挡板落下，可防止压合过程中工件弹出伤到操作人员，顶部预留的灯架位置可安装作业照明灯，保证压合作业区域的光线充足，避免因光线不足导致工件对位偏差。

　　整套支架的气动元件走线全部隐藏在型材的槽位内部，外部仅露出操作按钮与气管快插接口，台面前端设置了双手启动按钮的安装位，符合安全作业规范，避免操作人员单手操作时误触导致的安全事故。从安装边界来看，整套结构的占地面积控制在1.2米长、0.8米宽的范围内，整体高度约1.8米，不需要额外做地基固定，放置在平整的硬化地面上即可投入使用，气源接口采用车间通用的8mm快插接头，接入0.5-0.7MPa的压缩空气即可正常工作，不需要额外配置液压站或者大功率供电线路，部署灵活度较高。设计过程中优先考虑了作业的安全性与操作便捷性，将储物功能与作业功能整合在同一机架上，减少车间内的额外储物货架占用，操作人员在工位上即可完成取件、压合、

　　存放成品的全流程动作，减少不必要的走动，提升单工位的作业效率。压合机头的支撑位置做了加强筋设计，避免长时间压合作业后支撑柱出现倾斜变形，台面下方的柜体框架做了横向加强梁处理，可承受最大100kg的台面载荷，满足常规小件压合作业的承重需求。所有型材的拼接位置均采用标准角码连接，后期如果需要调整台面高度、扩展机架尺寸，可直接拆解型材重新拼接，不需要重新焊接加工，降低了后期改造的成本。
