方形储能锂电池模组结构设计方案

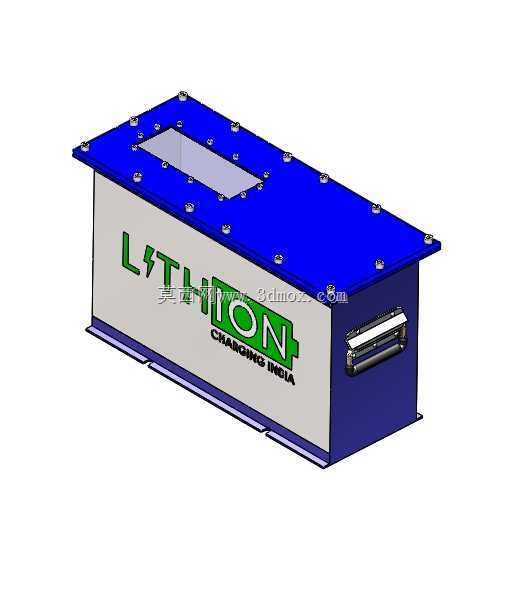

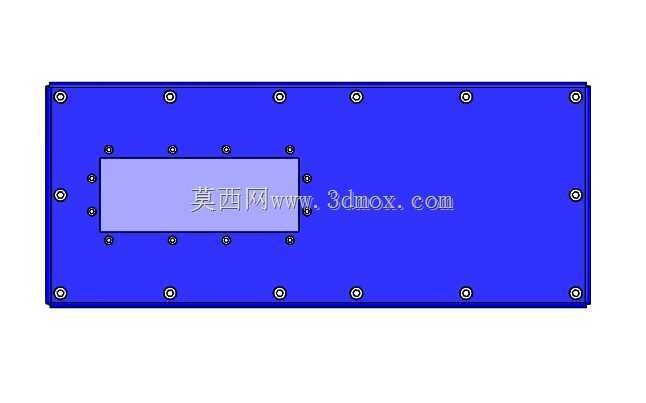

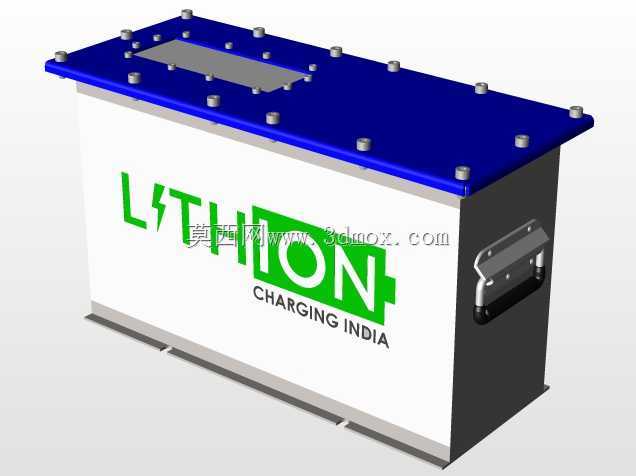

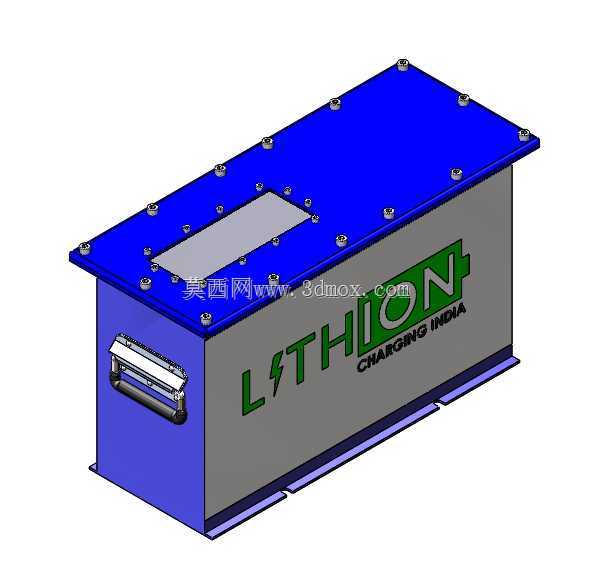

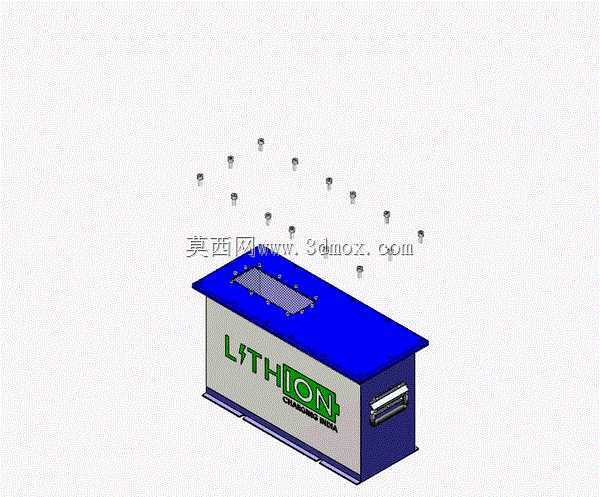

　　在分布式储能站点、低速工业电动车、户外备用电源系统的实际部署场景里，这类方形锂电池模组是核心的电能存储载体，区别于消费级软包锂电池，工业场景下的电池模组首先要解决安装适配、结构防护、运维便捷性三个核心工程问题，这套三维结构完整还原了量产级模组的全部设计细节，能直接给同类型产品的结构开发提供可落地的参考。从实际使用场景来看，这类模组常被成组堆叠安装在储能柜内部、电动车底盘仓或者户外移动电源的机架上，所以箱体的外部安装边界做了全周的折边处理，底部预留的凸缘结构可以直接和安装机架的定位槽配合，不需要额外加装转接支架，就能快速完成模组的固定，安装孔位的间距按照通用储能机架的标准模数设计，能兼容市面上多数标准储能柜体的安装位，不需要对柜体做二次改造就能直接替换同规格的旧模组。箱体顶部的蓝色盖板是整个模组的上防护结构，盖板上均匀分布的紧固螺栓采用等间距排布，既保证了盖板和箱体主框架之间的密封压合力均匀，不会出现局部压合不严导致的防护等级失效问题，同时螺栓的排布位置避开了内部电芯的排布区域，后期维护拆解盖板的时候，不会因为螺栓深入箱体内部触碰电芯极柱造成短路风险。盖板中间预留的矩形开口是运维操作窗口，日常状态下可以用配套的密封盖板封死，需要检测内部电芯电压、采集线路状态的时候，不用把整个上盖板完全拆除，只需要打开这个小窗口就能完成常规检测操作，能大幅降低现场运维的工作量。箱体侧面设计的嵌入式金属提手，是考虑到单块模组的重量达到数十公斤，

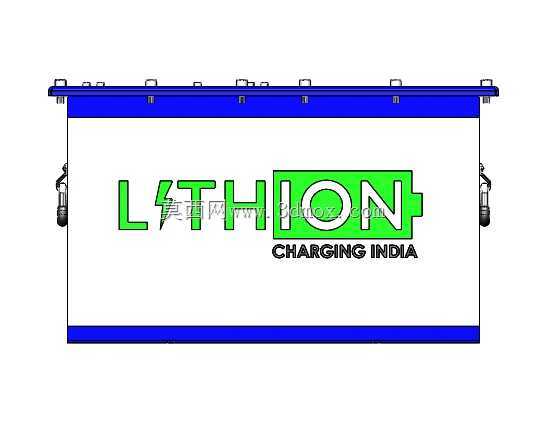

　　人工搬运或者拆装的时候，提手的位置刚好符合人体工程学的施力角度，提手采用内嵌式安装，不会突出箱体的外轮廓面，多个模组并排紧密安装的时候，相邻模组之间不会因为突出的提手出现安装间隙，能最大化利用储能仓的内部空间，提升整体的空间利用率。箱体侧面印刷的标识区域，预留了参数铭牌、极性标识的粘贴位置，标识区做了微凹的平面处理，粘贴铭牌的时候不会因为箱体表面的弧度出现翘边，长期使用也不会因为摩擦导致标识脱落。从设计思路上看，整个箱体采用框架式承载结构，外部的金属壳体主要承担防护和安装定位功能，内部的电芯承载框架独立承担电芯的重量和抗冲击载荷，这种分体式的承载设计，能避免外部壳体受到碰撞冲击的时候，冲击力直接传递到内部电芯上，

　　提升模组整体的抗振抗冲击性能，适配工业场景下可能出现的颠簸、碰撞等复杂工况。箱体的边角位置都做了圆角过渡处理，一方面是避免安装运维过程中尖锐的边角划伤操作人员，另一方面圆角结构能提升箱体整体的结构强度，相比直角边角，受外力冲击的时候不容易出现应力集中导致的箱体变形。在安装边界的设计上，整个模组的外部轮廓没有突出的管线或者结构件，所有的外接极柱、通讯接口都集中布置在提手同侧的端面，接线的时候所有线缆都可以从同一侧走线，方便整理线束，也能避免线缆横跨模组表面被其他部件挤压磨损。箱体上下边缘的密封槽结构，配合盖板上的密封胶条，能达到工业场景要求的防尘防水等级，即使在有凝露、少量粉尘的工业环境下长期使用，也不会出现内部电芯进灰、受潮的问题。

　　这套结构在设计的时候充分考虑了量产的工艺性，所有的钣金折弯边都预留了合理的折弯半径，不会出现工艺上无法成型的锐角结构，各个部件的连接方式除了螺栓紧固之外，关键承载位置都预留了焊接定位点，量产的时候可以先通过工装定位完成点焊固定，再完成满焊作业，能有效控制焊接变形，保证成品的尺寸精度。对于做储能设备结构设计、电动车动力系统开发的工程师来说，这套模型的结构细节覆盖了从安装适配、运维操作、结构防护到量产工艺的全流程考量，不是仅做外观渲染的概念模型，每个结构特征都对应实际工程场景下的具体需求，能直接作为同类型产品开发的结构参考，减少前期方案设计阶段的重复建模工作量，也能给新入行的结构工程师提供成熟的工业级电池模组结构设计参考，理解每个结构设计背后对应的实际工况需求，而不是只停留在外观造型的层面。
