45X45规格铝型材快装连接构件

　　在工业铝型材搭建的各类设备机架、防护围栏、物料台架、流水线支架场景中，型材之间的连接构件直接决定了框架的组装效率、调整灵活性与整体结构稳定性，这款适配45X45截面铝型材的连接构件，正是针对现有型材连接需预钻孔、位置调整受限的痛点做的结构优化。日常做非标设备框架搭建时，很多场景下框架的尺寸需要根据现场安装空间、设备布局变化做临时调整，传统的角码连接、内置螺栓连接都需要提前在型材指定位置打安装孔，一旦孔位加工完成，型材的拼接位置就被完全固定，后续调整只能重新钻孔甚至更换整根型材，不仅增加现场加工工作量，还容易因为孔位偏差导致框架拼接精度不足。这款连接构件完全不需要在铝型材上做任何预钻孔加工，

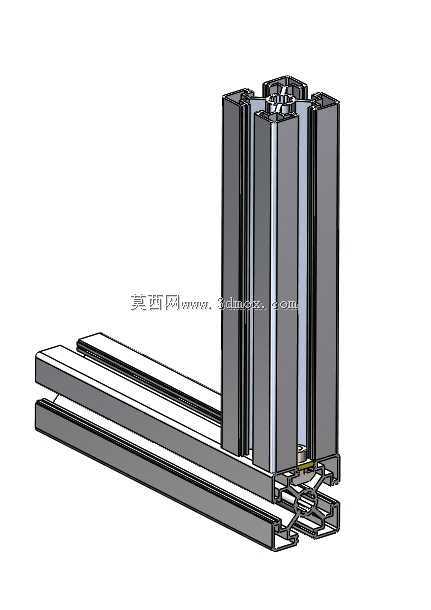

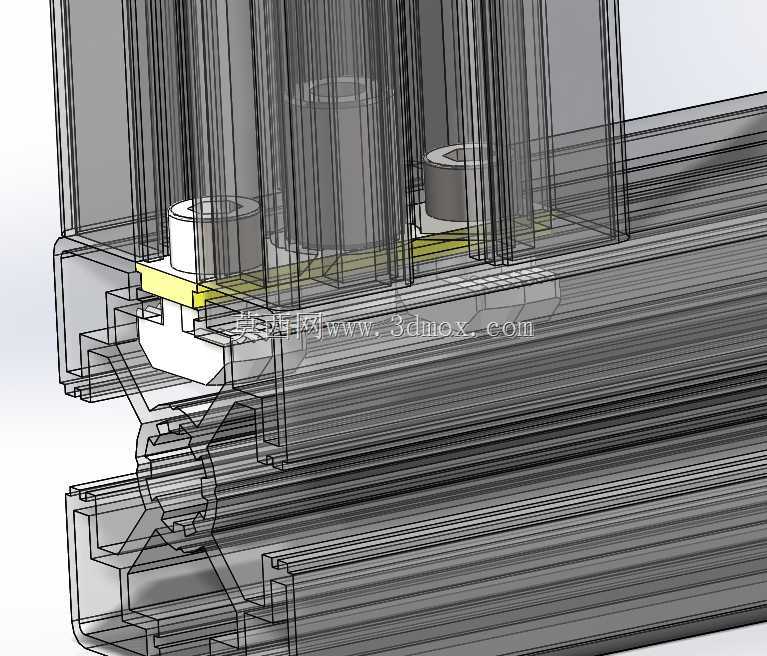

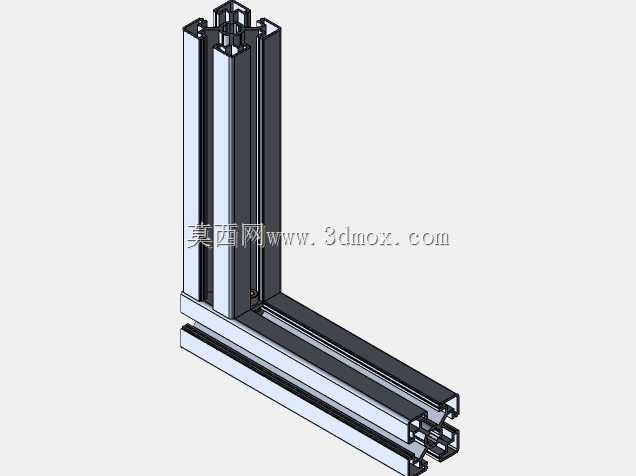

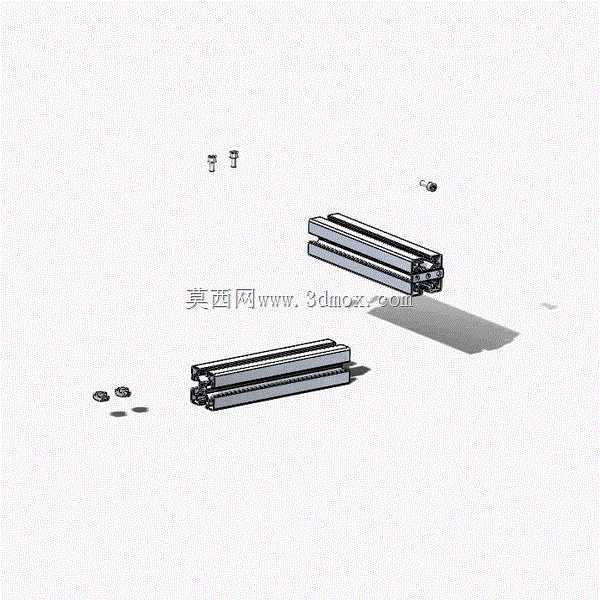

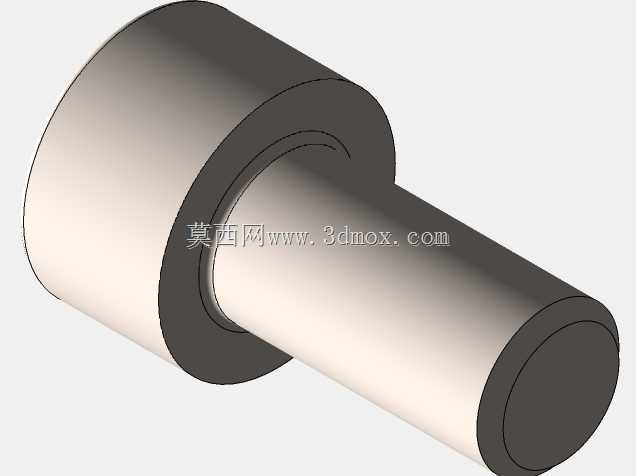

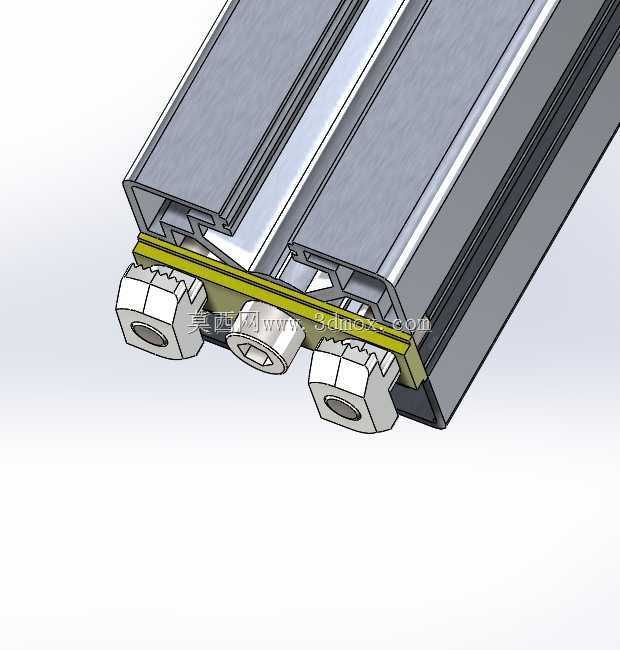

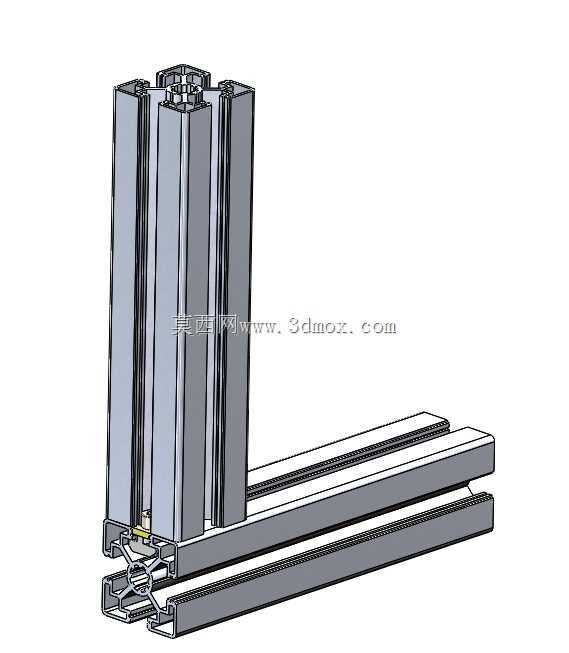

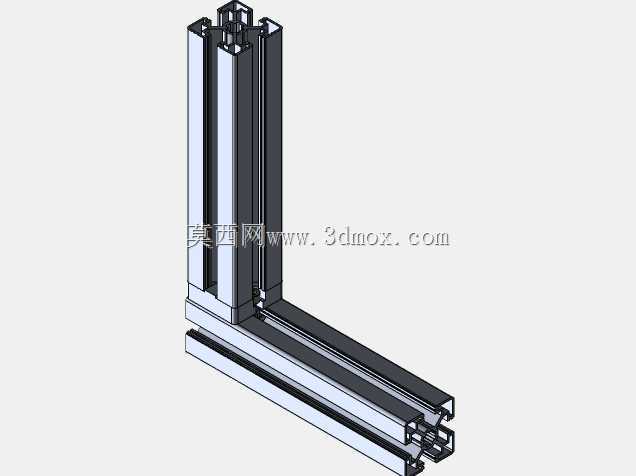

　　构件本身的夹持结构可以直接卡在45系列铝型材的槽道内，通过配套的锁紧螺丝实现与型材的固定，安装时只需要将两个需要对接的型材端部对齐，把连接构件分别卡入两根型材的对应槽位，初步拧上螺丝后就可以根据实际需求滑动调整两根型材的间距，待位置完全校准后再锁紧螺丝即可完成固定，整个过程不需要额外的钻孔工装，普通内六角扳手就可以完成全部操作，大幅降低现场组装的门槛与工时。从结构设计逻辑来看，这款连接件的主体采用与铝型材槽道匹配的凸台结构，凸台的尺寸公差严格匹配45系列铝型材的槽宽标准，滑动时不会出现松旷卡滞，锁紧时凸台的斜面结构会与型材槽道的内斜面紧密贴合，产生足够的抱紧力避免连接后出现型材窜动；配套的锁紧螺丝采用标准内六角圆柱头规格，

　　螺丝的长度经过匹配计算，锁紧时不会顶穿型材槽道，也不会因为螺纹啮合长度不足导致锁紧力不够。在安装边界上，这款连接件完全嵌入铝型材的槽道内部，连接完成后不会在型材外侧突出多余结构，不会影响后续型材上安装面板、门板、置物板等附件，两根对接型材的间距调整范围可以覆盖0到200毫米的常用调整区间，完全满足非标框架搭建时常见的尺寸微调需求，比如设备防护栏的宽度适配、物料架的层间距调整、流水线支架的跨距补偿这类场景，都可以通过这款连接件快速完成调整，不需要重新切割型材或者加工孔位。从实际使用的受力表现来看，这种槽道夹持式的连接结构，在静态框架承载场景下，单组连接件的纵向承载能力可以满足常规轻型设备机架、防护围栏的受力要求，

　　多组配合使用时可以进一步提升整体连接强度，相比传统的钻孔连接，这种可调结构在后期设备改造、框架移位时，可以直接松开螺丝调整型材位置，不需要破坏原有型材的结构，型材可以重复利用，降低耗材成本。在做三维建模时，这款构件的所有配合尺寸都严格按照45系列工业铝型材的行业标准做了匹配，槽道配合面的公差、螺丝过孔的位置、夹持面的角度都经过实际装配验证，导入装配体后可以直接与标准45铝型材做配合约束，不需要额外调整尺寸，做框架方案设计时，可以直接调用这个构件快速搭建不同间距的型材拼接结构，提前验证调整范围是否满足布局要求，减少设计阶段的尺寸核对工作量。
