黑色阳极氧化铝合金阻尼合页结构设计

　　日常做设备外箱、防护舱、小型机柜的结构设计时，铰接件的选型往往是容易被忽略但直接影响整机使用体验的环节，这款铝合金材质的阻尼合页，就是针对需要任意角度悬停的舱门连接场景设计的。从实际应用场景来看，这类合页多用于中小型工业设备的检修门、仪器仪表舱的翻盖、户外防护箱体的侧开门，也可适配小型自动化设备的透明防护挡板铰接，相比普通的冲压铁合页，它自带的阻尼扭矩能让舱门停在0到180度之间的任意开启角度，不会出现门体自动回落夹手、或者开启后被风吹动磕碰周边设备的问题，在需要频繁开启检修、且操作空间有限的工位上，这种特性能够大幅降低操作时的安全隐患，也不用额外加装撑杆、门吸这类辅助配件，能简化整体装配流程。

　　从功能特性上看，这款合页采用对称式双页片结构，中间的铰接轴做了内置阻尼结构，不是普通的间隙配合销轴，轴套部分采用了耐磨工程塑料与金属轴过盈配合的结构，转动时的阻尼力均匀，不会出现某一段卡顿、某一段松旷的问题，长期往复转动后阻尼衰减量控制在合理范围内，能够满足设备全生命周期的使用需求。页片部分采用铝合金一体压铸成型后做黑色阳极氧化表面处理，相比普通镀锌钢板合页，重量更轻，防腐性能更好，在有一定湿度的车间环境、或者户外放置的箱体上使用，不会轻易出现锈迹流挂污染设备外观的问题，表面的哑光黑质感也能和多数工业设备的钣金外箱配色协调，不需要额外做表面装饰处理。

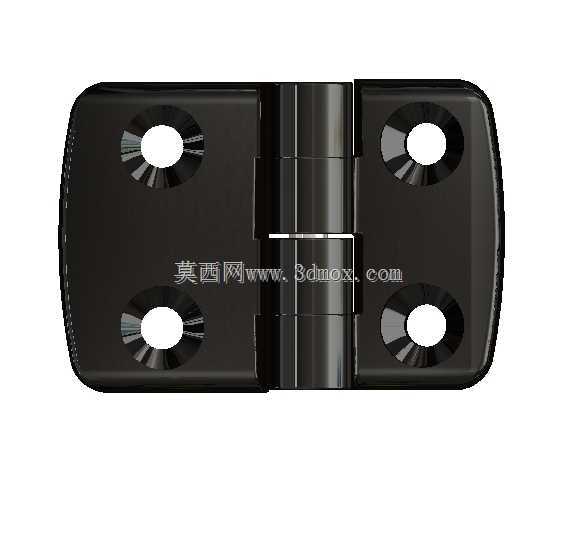

　　设计思路上，这款合页采用了四安装孔的对称布局，每个页片上设置两个沉头安装孔，孔位的沉头深度适配常用的M4或者M5沉头螺丝，安装后螺丝头完全埋入页片表面，不会突出刮蹭操作人员或者线缆，两个孔的中心距经过优化，既保证了安装后的连接强度，不会因为孔距过小导致页片受力时螺丝处开裂，也不会因为孔距过大占用过多的安装面空间，适配厚度在1.5mm到3mm之间的钣金门板、或者厚度5mm以内的亚克力、铝塑板防护挡板。合页的页片边缘做了R角倒圆处理，没有尖锐的冲压毛边，安装和后续维护时不会划伤操作人员，铰接轴的两端做了封边处理，没有突出的轴头，整体外观平整，不容易积灰，日常清洁维护更方便。

　　从安装边界尺寸来看，这款合页的单页片长度为40mm，宽度为30mm，合页完全闭合时的总厚度为8mm，铰接轴的直径为10mm，开启到最大角度180度时，两个页片的背面完全贴合，不会出现页片之间的干涉，安装时需要在门板和门框上分别预留对应的安装平面，两个安装面的配合间隙控制在1mm以内即可，不需要做额外的沉台加工，直接在对应安装位置打螺丝过孔或者攻牙就能完成装配。需要注意的是，这类带阻尼的合页单只承重在2kg到5kg之间，设计选型时需要根据门体的重量选择对应数量的合页，单扇门宽度超过400mm或者重量超过8kg时，建议安装3只合页来分摊承重，避免长期使用后出现合页变形、阻尼失效的问题。另外在安装时要保证同一扇门上的所有合页铰接轴处于同一条直线上，否则会出现转动卡滞、阻尼受力不均的问题，加速合页的磨损。

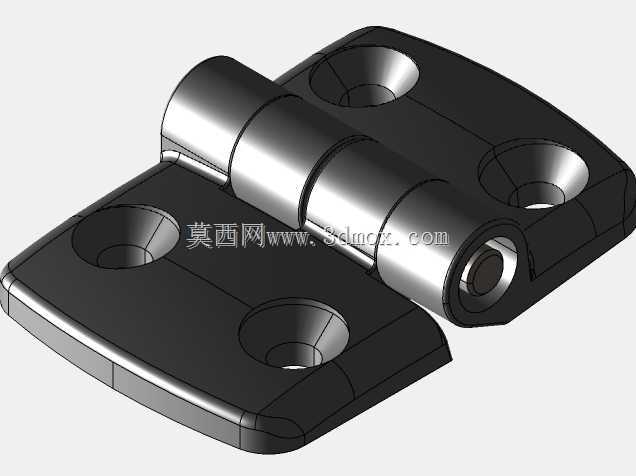

　　在三维建模过程中，这款合页的模型还原了实际产品的所有装配细节，包括沉头孔的锥度、铰接轴的配合间隙、页片表面的倒角细节，导入到设备总装中时，可以直接用来做干涉检查，模拟门体开启过程中是否会和周边的元器件、管线产生磕碰，也能直接用来生成安装孔位的定位参考，不需要设计师再手动测绘合页尺寸，能够大幅缩短结构设计的周期。相比通用的标准合页模型，这款模型的尺寸精度控制在0.1mm以内，和实物的匹配度更高，不会出现建模时预留的安装间隙和实物不符，导致生产装配时出现孔位错位、合页装不上的问题。
