可调节旋转式水雾网结构设计方案

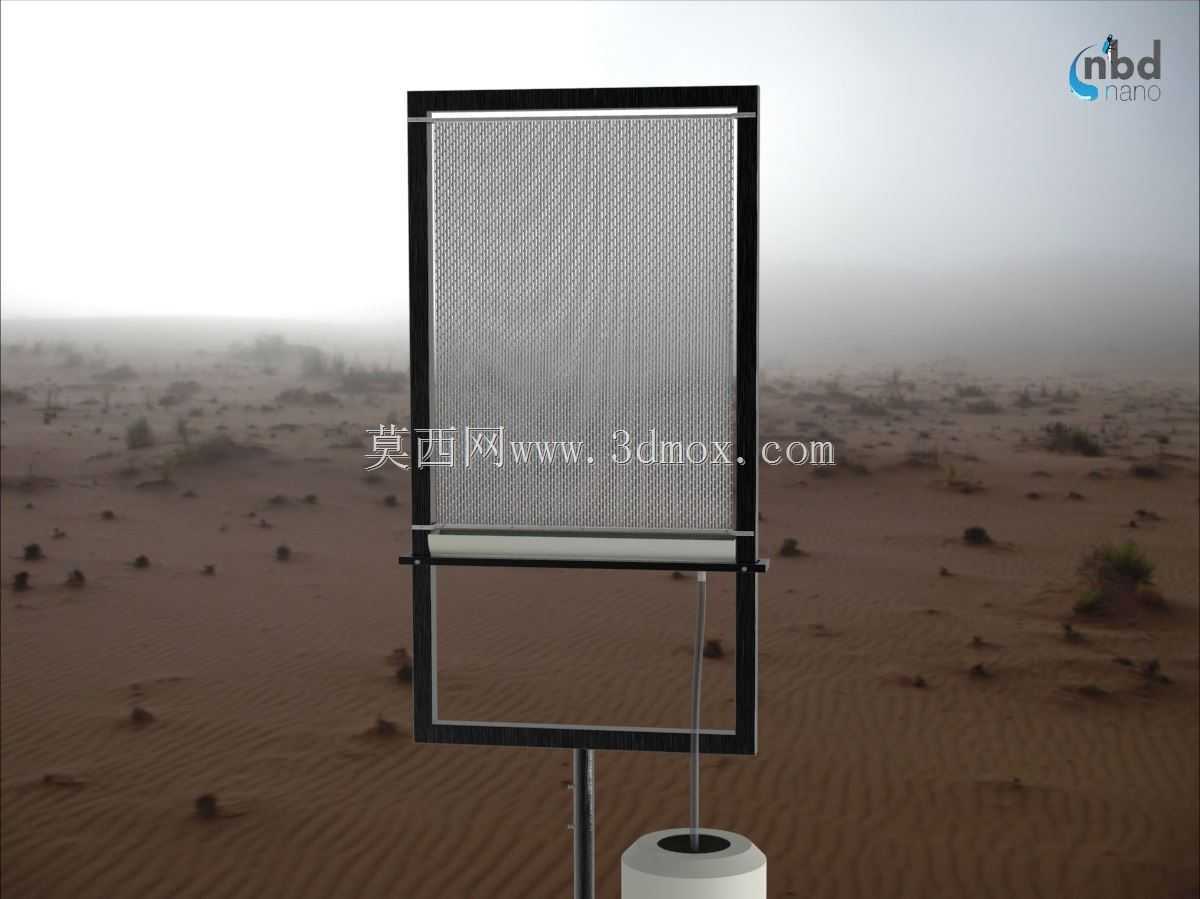

　　在户外施工场地、矿山作业区、露天物料堆场这类易产生扬尘的区域，传统固定式喷淋抑尘往往存在覆盖范围受限、水雾扩散不均的问题，这款带旋转框架的水雾网，正是针对这类场景的痛点做的结构优化。不同于常规固定安装的抑尘网，它的核心设计是将网面搭载在可旋转的立式框架上，作业时框架可带动网面缓慢转动，让穿过网面的水雾能够覆盖更大的扇形区域，避免固定网面只能覆盖单一方向的局限，在多风向的户外场地，不需要额外调整设备安装角度，就能适配不同来向的扬尘扩散路径。

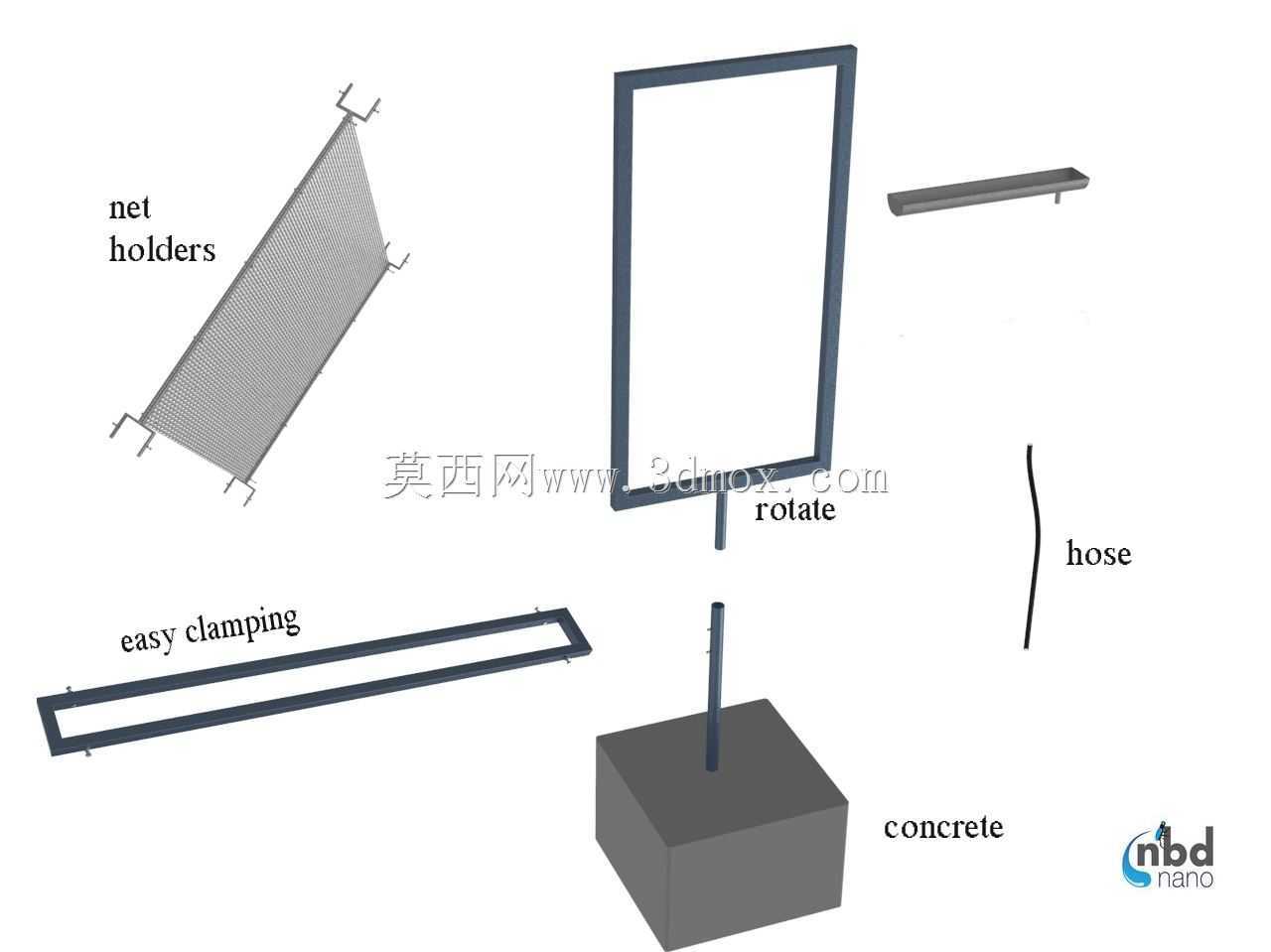

　　从结构组成来看，整套设备的零件拆分非常精简，算上紧固件、支撑件、网面固定件在内一共只有9种不同的零件，没有复杂的异形加工件，所有结构件都可以采用常规的型材切割、冲孔工艺完成加工，不需要开模或者定制特殊型材，对于小批量加工或者现场临时组装的场景非常友好，普通的机加工班组就能完成整套设备的生产组装，不需要依赖高精度的加工设备。

　　尺寸边界上，这套结构做了参数化的适配设计，框架的有效安装高度最高可以做到3米，网面的有效宽度最大可以适配1.5米的规格，设计时所有的连接孔位、型材搭接尺寸都留了调整余量，使用者可以根据实际场地的抑尘需求，在这个尺寸范围内灵活调整网面的实际安装尺寸，不需要重新改动核心的连接结构，比如在扬尘浓度较低的区域，可以缩小网面尺寸降低材料成本，在扬尘集中的卸料口区域，可以直接用满最大尺寸规格提升抑尘覆盖效率。

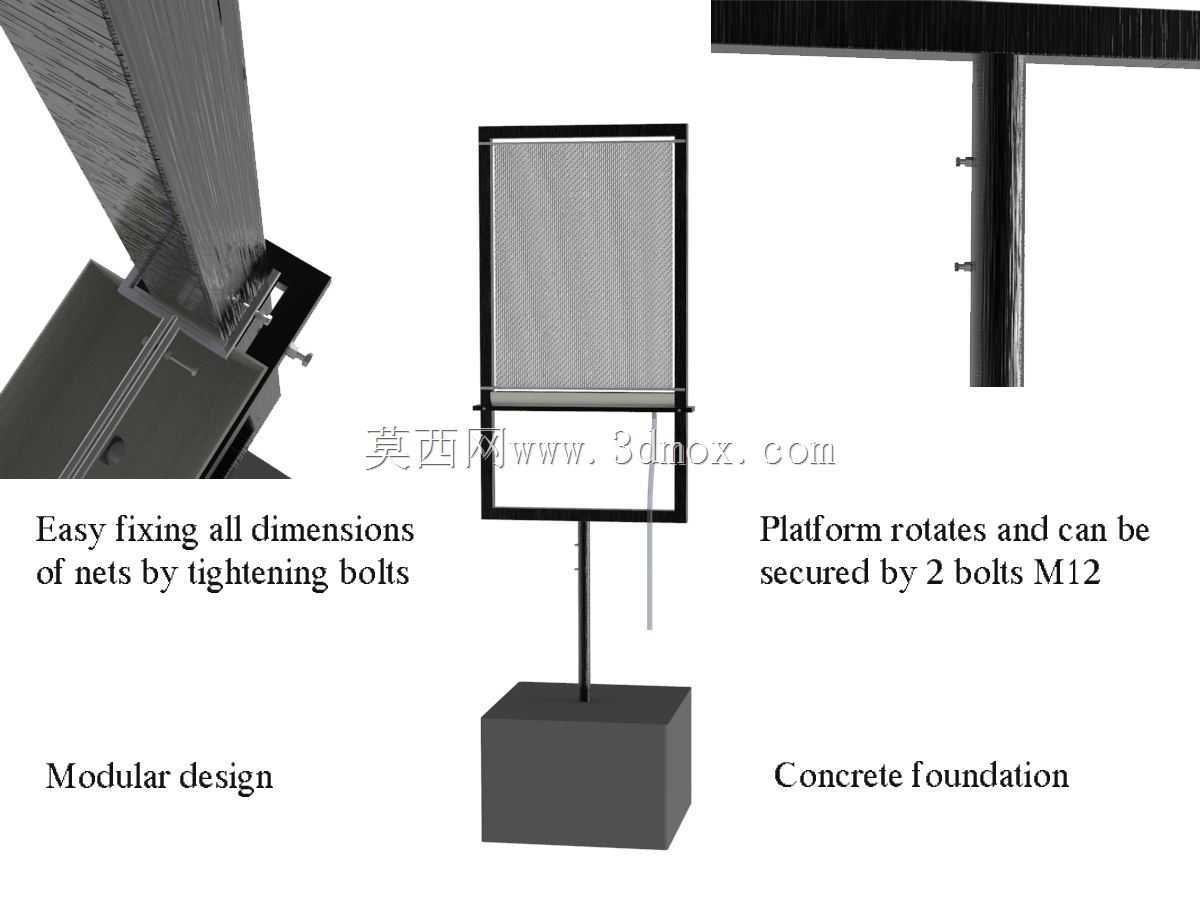

　　安装层面，底部采用单立柱支撑结构，底座可以通过膨胀螺栓固定在硬化地面上，也可以搭配配重块做移动式安装，不需要做复杂的基础施工，立柱和框架的连接部位采用了可拆卸的铰接结构，运输时可以将框架整体放倒，减少运输过程中的占用空间，到现场后只需要拧紧铰接部位的紧固件就能完成框架的竖立固定，网面采用压条嵌入式固定，更换不同孔径的网面时只需要拆卸侧边的压条，不需要拆解整个框架结构，日常维护的操作门槛很低。

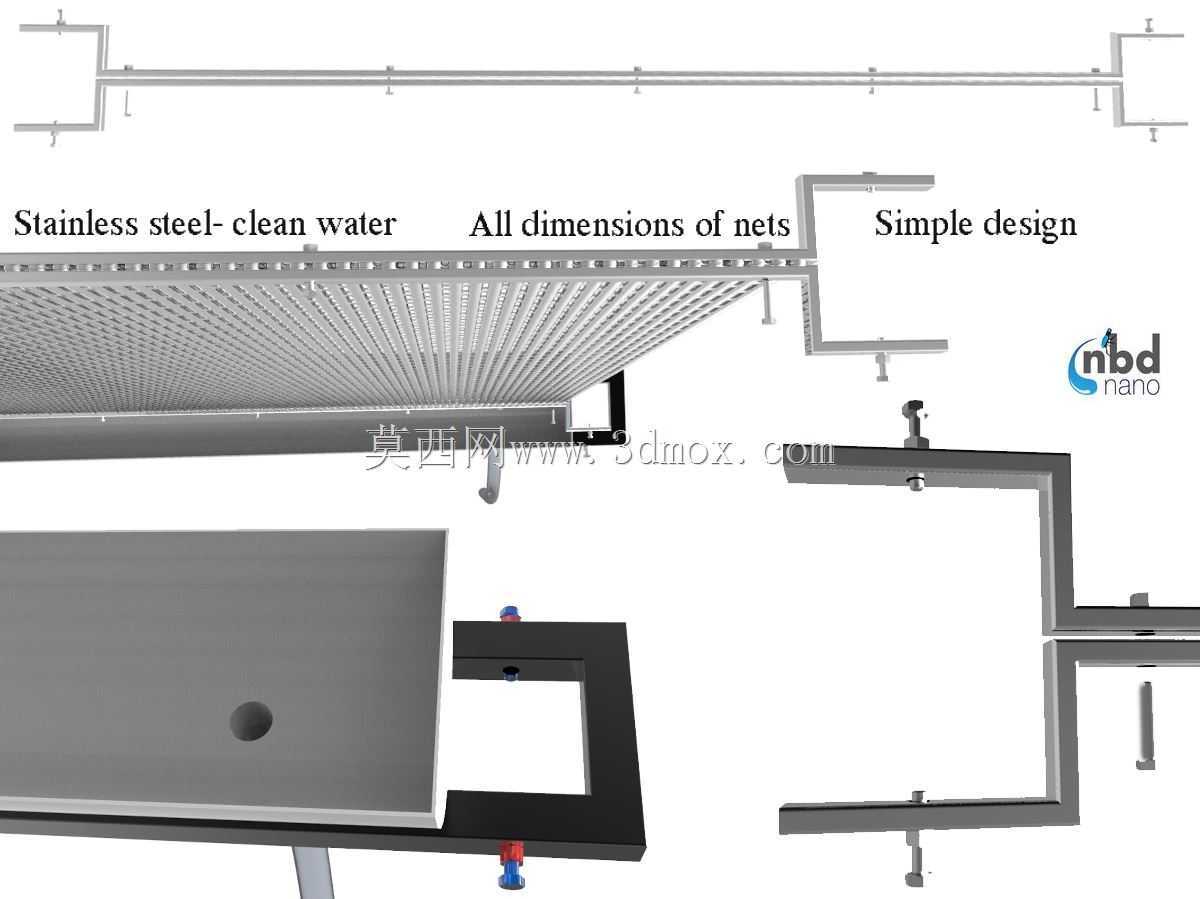

　　设计思路上，整套结构没有冗余的功能部件，旋转驱动的连接位做了标准化的接口预留，可以根据实际需求搭配低速电机实现自动旋转，也可以加装手动调节锁止结构，在不需要旋转的场景下将框架固定在指定角度，适配不同的使用需求。网面下方的接水结构做了一体化的搭接设计，凝结在网面上的水滴会顺着网面流到下方的接水槽内，再通过导流管排到指定位置，避免网面滴水造成场地泥泞的问题，接水槽和框架采用卡扣式连接，清理槽内积尘时可以直接拆卸，不需要动用工具。

　　从实际使用的适配性来看，这套结构除了用于扬尘区域的水雾抑尘，还可以搭配雾化喷嘴做户外区域的降温加湿，在夏季的户外等候区、露天作业点位，网面可以将雾化的水滴切割成更细密的颗粒，提升蒸发降温的效率，同时旋转的框架可以让凉感覆盖更大的等候区域，不会出现局部过冷或者覆盖不到的情况。结构的所有受力部位都做了加强处理，框架的边框采用空心矩形型材，在保证结构刚度的前提下尽可能降低整体重量，单立柱的壁厚选型经过抗风载验算，在常规的户外风力条件下不会出现框架晃动或者变形的问题，连接部位的紧固件都做了防松设计，长期旋转作业也不会出现连接件松动的情况。

　　建模过程中所有的配合尺寸都按照实际加工公差做了预留，零件之间的搭接没有过定位的设计，组装时不会出现零件无法装配的问题，每个零件的建模特征都做了参数化关联，调整整体尺寸时只需要修改对应的全局参数，就能自动更新所有零件的尺寸，不需要逐个零件重画，对于需要衍生不同规格型号的设计人员来说，可以大幅缩短改型设计的时间。
