工业铝型材直角加强连接角件结构

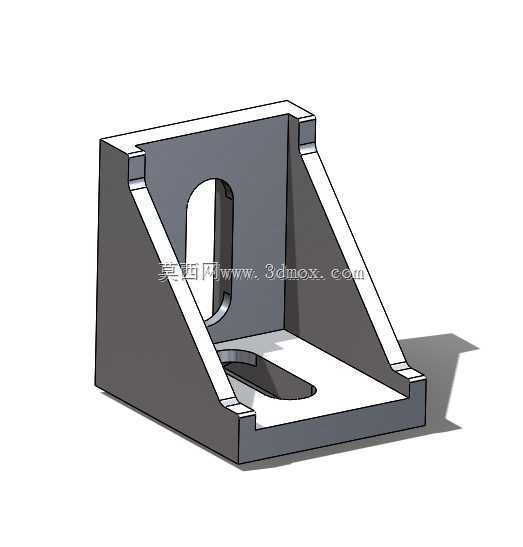

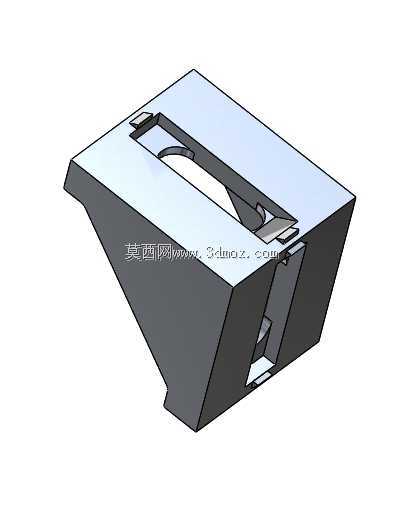

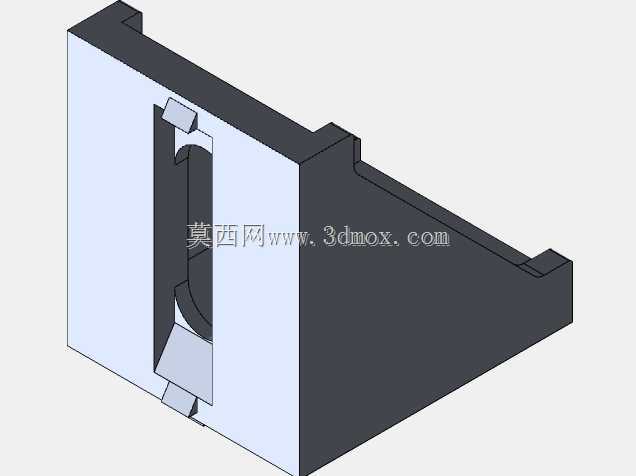

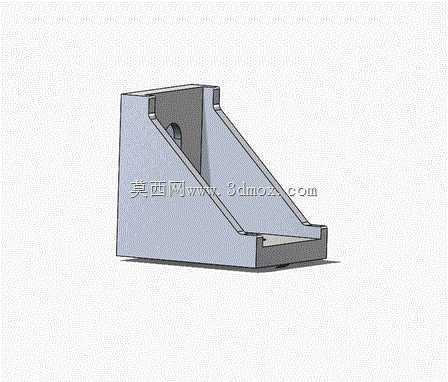

　　在工业自动化机架、设备防护围栏、输送线支架、工作台架体的搭建场景中，铝型材凭借其轻量化、模块化、易拆装的特性被广泛应用，而型材之间的垂直连接可靠性，直接决定了整套架体的结构刚性与长期使用稳定性，这款直角连接角件正是针对铝型材垂直拼接场景开发的专用连接构件。不同于普通的平板式连接片，该角件采用L型一体化压铸成型结构，两个互相垂直的安装面分别贴合两根垂直相交铝型材的槽腔外侧，内侧设置的三角形加强筋从转角根部延伸至两个安装面的中段位置，能够有效分散垂直载荷作用下的转角应力，避免架体受侧向冲击或长期承重后出现转角变形、连接松脱的问题。从安装适配性来看，两个安装面上均开设了长圆形调节孔，孔位的长轴方向沿型材长度方向布置，

　　既可以抵消型材下料时的长度公差、端面垂直度误差带来的装配错位，也允许安装时根据实际架体的拼接位置做小幅微调，降低现场装配的对位难度，不需要对铝型材做额外的打孔、攻丝加工，配合T型螺栓与法兰螺母即可完成快速锁紧，装配过程不需要复杂工装，单人即可完成架体的拼接作业。在实际设备应用中，这类角件通常用在铝型材机架的底部承重转角、防护栏的横竖型材交接处、输送线侧边导轨支架的固定位置，以及设备外罩框架的直角拼接节点，相比内置式的角槽连接件，这种外置式的加强角件不需要在型材端面做预埋处理，后期维护拆卸时也不需要拆解相邻的其他型材构件，只需要松开对应位置的锁紧螺母即可调整架体布局，对于需要频繁改线、调整工位布局的生产车间来说，

　　能够大幅降低架体改造的工时成本。设计过程中，转角处做了等半径的圆弧过渡处理，既避免了压铸成型时转角位置的应力集中导致的零件开裂问题，也消除了尖锐直角带来的安装划伤风险，两个安装面的贴合侧做了微幅的拔模斜度处理，保证压铸件脱模后平面度满足装配要求，安装时能够与铝型材的外表面完全贴合，不会出现局部间隙导致的锁紧后架体扭曲。从安装边界来看，该角件的安装面宽度与对应规格铝型材的槽面宽度完全匹配，安装后不会突出型材的外表面，不会影响后续板材、门板、防护面板的安装，加强筋的高度设置在型材槽深的允许范围内，不会与型材槽内预装的其他螺母、配件产生干涉，长圆孔的长度覆盖了型材相邻两个安装孔位的间距范围，即使型材上的T型螺母初始位置存在小幅偏差，

　　也能够顺利穿入螺栓完成锁紧。在承重表现上，经过表面喷塑处理的角件具备不错的防锈能力，在车间常规的温湿度环境下长期使用不会出现锈蚀剥落的问题，单个角件的垂直承重能力能够满足常规中小型设备机架的连接需求，对于重载场景还可以通过在同一节点叠加安装两个角件的方式进一步提升连接刚性，不需要重新设计定制专用的连接构件。很多现场装配人员在搭建铝型材架体时，容易忽略转角位置的加强处理，仅靠型材端面的顶紧和内置连接件固定，在设备运行产生的长期振动下，很容易出现连接位置松动、架体垂直度超差的问题，而采用这种带加强筋的外置角件，能够从结构外侧给转角位置提供额外的支撑刚性，相当于给每一个直角拼接节点增加了一个斜向的支撑肋，有效提升整套架体的抗振性能与结构稳定性，减少后期的维护紧固频次。
