气动式标记头销定位执行组件结构设计

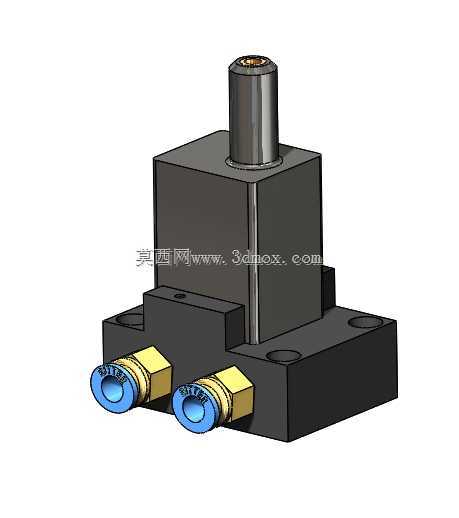

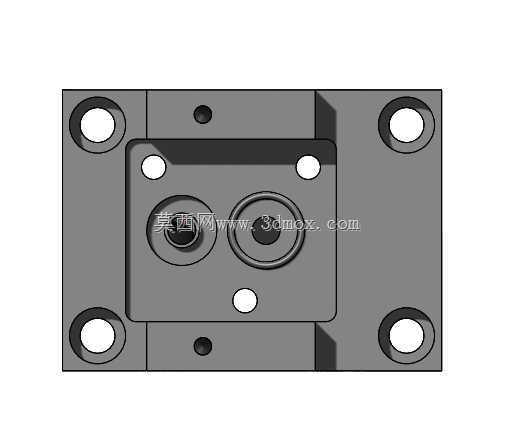

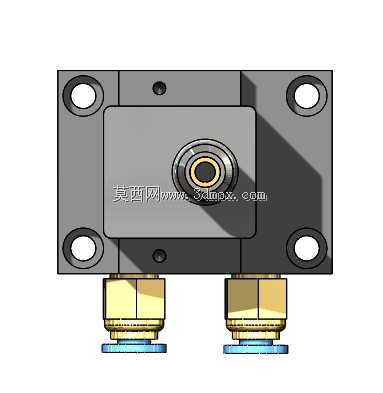

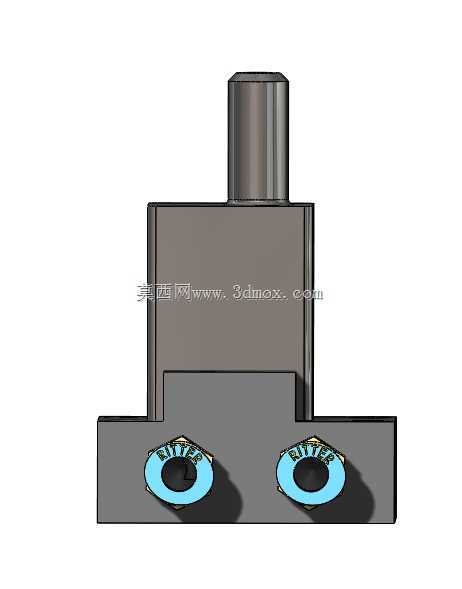

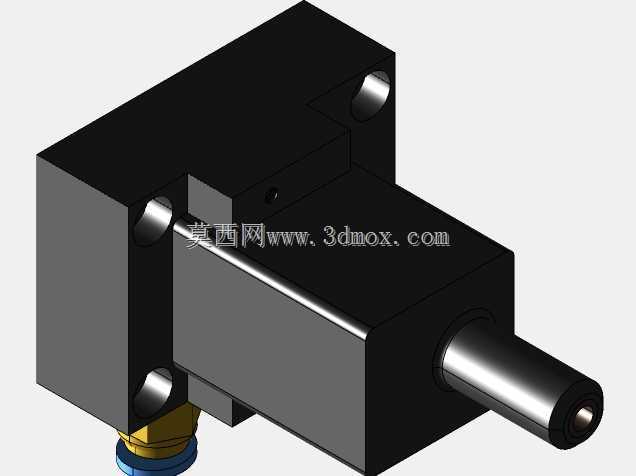

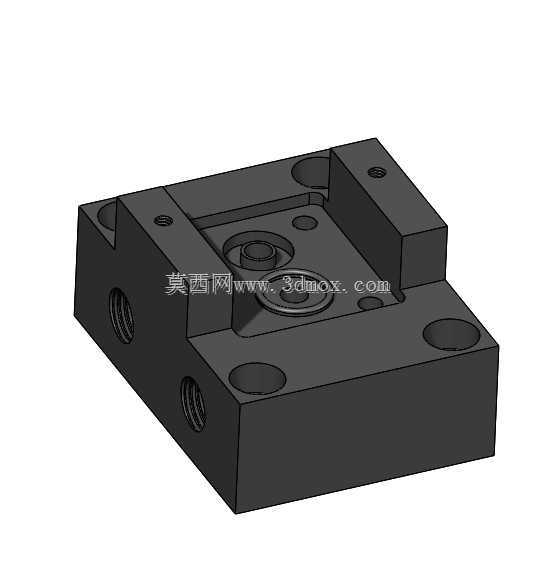

　　在自动化装配、工件打标、工位定位的产线场景里，这类气动标记头销是工位上实现精准点位定位、标记触发的核心执行元件，很多人做产线布局的时候容易忽略这类小元件的安装边界，最后装完才发现干涉或者行程不够，反而拖了整线调试的进度。从结构本身来看，这个组件采用方块式集成阀体设计，没有额外外接分散的气路块，主体分为底部安装法兰、中间阀腔主体、顶部伸缩销头三个部分，底部的安装法兰做了沉头安装孔设计，安装时螺栓可以完全沉入法兰面，不会突出表面刮蹭工件或者输送线托盘，两个侧置的快插气嘴分别对应气缸的伸出、缩回气路，气嘴采用侧出布局，不会和顶部的销头运动路径产生干涉，也能避免垂直方向的空间占用，适配顶部空间紧凑的工位布局。

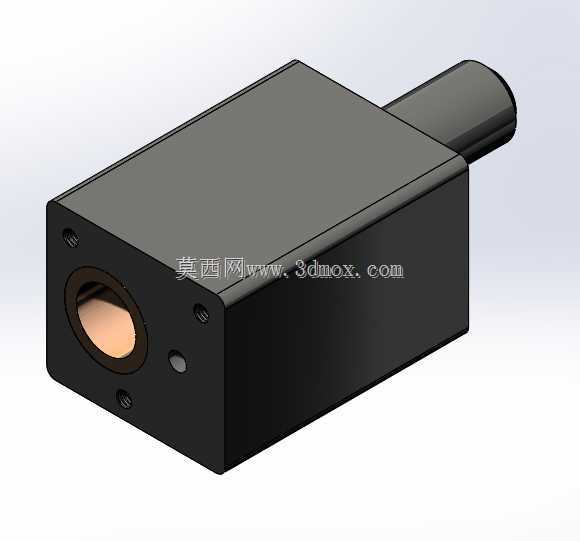

　　设计的时候首先要考虑的是销头的行程匹配，不同工位需要的定位深度不同，这个结构的销头导向段做了加长铜套导向，避免频繁伸缩出现销头偏摆，长期运行也不会因为侧向力导致销头卡滞，很多同类结构为了省成本直接在铝块上开导向孔，运行几万次之后孔壁磨损就会出现定位偏差，这个结构里的导向套是独立嵌装的，后期维护只需要更换导向套就能恢复精度，不用更换整个阀体，能降低产线的维护成本。从安装边界来看，底部法兰的安装孔间距是固定的，选型的时候要提前核对工位安装板的开孔位置，两个侧置气嘴的外伸长度也要纳入空间核算，尤其是相邻工位有其他执行元件的时候，要预留出气管插拔的操作空间，不能把气嘴贴在相邻的结构件上，后期接气的时候根本没法操作。实际使用的时候，

　　这类标记头销除了做定位，还可以配合到位传感器实现工件到位检测，当销头伸出插入工件的定位孔之后，阀腔内置的磁环可以触发外部的磁性开关，给PLC传递到位信号，不需要额外加装独立的检测传感器，能简化工位的电气布局。气路设计上采用了双向进气驱动，伸出和缩回都有气压驱动，不会像弹簧复位的结构那样出现复位卡滞的问题，尤其是在有少量切削液、粉尘的工位，弹簧复位的结构容易因为杂物进入弹簧腔导致复位失效，双向气驱的结构内部没有外露的弹簧，密封性能更好，能适配机加工、装配等多类工况。销头的端部做了倒角导向，即使工件的定位孔有少量位置偏差，销头伸出的时候也能顺着倒角滑入定位孔，不会出现硬顶损坏工件或者销头的问题，倒角的角度经过匹配，

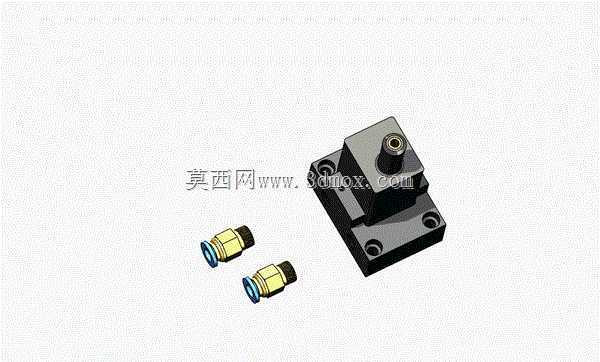

　　不会因为角度太小导致导向效果差，也不会因为角度太大浪费销头的有效定位长度。很多设计人员在做这类元件建模的时候，容易忽略气嘴的旋转空间，快插气嘴是可以小角度旋转调整气管走向的，如果建模的时候把气嘴和阀体做成完全固定的死结构，现场装配的时候气管走向没法调整，就会出现气管弯折影响气流量的问题，这个模型里的气嘴和阀体是独立的装配体，能直观体现气嘴的可调整范围，方便设计人员提前预留气管的排布空间。另外，主体阀块的侧面做了平整的安装面，需要加装磁性开关的时候，可以直接把开关支架固定在侧面，不需要额外做转接支架，减少装配的零件数量。在产线的打标工位上，这个销头伸出之后不仅能定位工件，还可以作为打标头的承载基准，保证每个工件的打标位置一致，不会因为工件偏移导致打标位置错位，相比普通的圆柱定位销，这个集成了气动驱动的组件不需要额外搭配驱动气缸，整体体积更小，安装的时候只需要固定底部法兰、接上两根气管就能使用，不需要复杂的装配调试，能缩短工位的组装周期。做结构设计的时候还要注意，销头的伸缩方向要和工件的定位孔保持同轴，安装面的平面度要控制在合理范围内，如果安装面倾斜，销头伸出的时候会受到侧向力，长期运行会加速导向套的磨损，所以建模的时候要明确标注安装面的平面度要求，以及销头和安装面的垂直度要求，给后续的加工和装配提供明确的公差依据。
