小型交流面板壳体结构三维设计

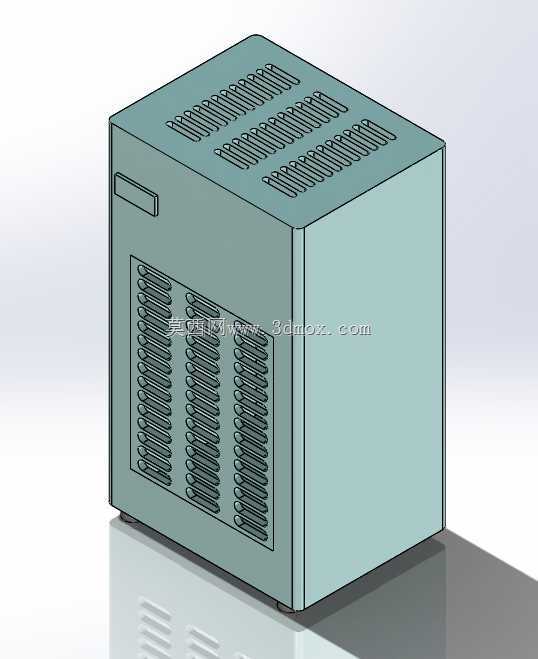

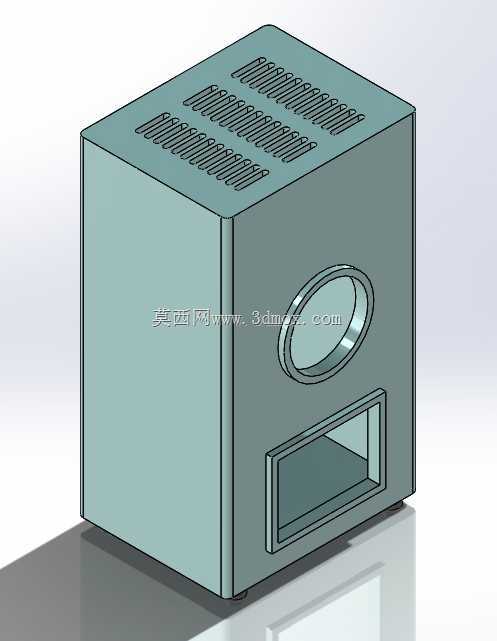

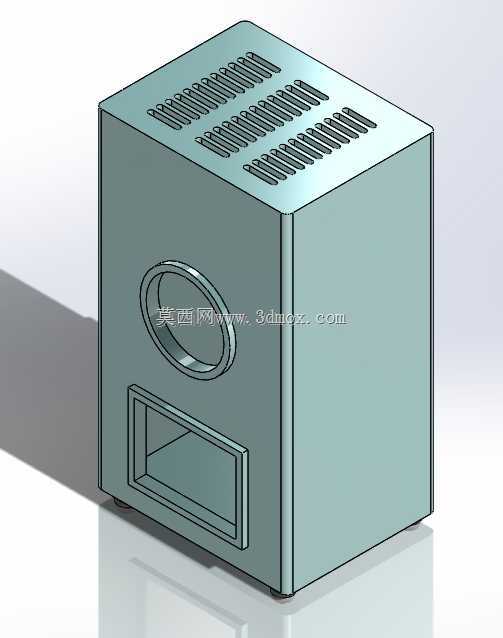

　　这款小型交流面板壳体，主要面向桌面级小型交流电气设备的防护与集成需求，常见于实验室小型交流供电单元、桌面式交流调压模块、小型工控交流信号转接设备的外壳配套场景，这类场景下设备往往放置于操作台面，既要满足内部电气元件的防护要求，也要兼顾操作端的交互便利性，同时还要适配桌面摆放的空间限制，避免占用过多操作区域。从结构设计来看，整体采用方正的立方体造型，这种造型的核心考量是最大化利用内部空间，规整的内壁可以直接适配标准尺寸的交流接线端子、小型调压模块、滤波元件等电气部件，减少异形壳体带来的内部空间浪费，同时方正外形在桌面摆放时稳定性更好，不会因为外形弧度过大出现磕碰移位的问题。顶部设计的阵列式通风栅格，是针对交流类元件工作发热的适配设计，

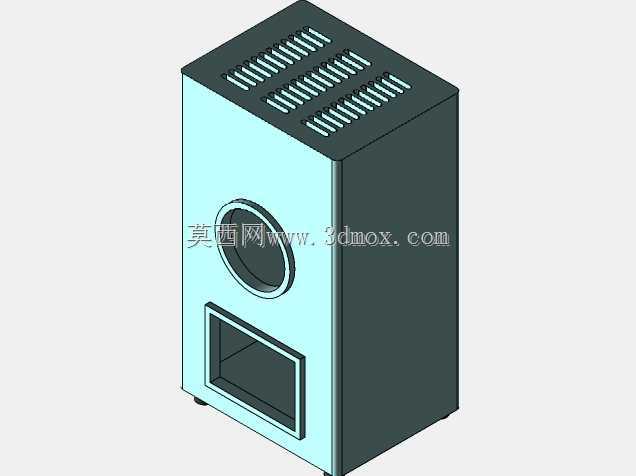

　　交流接线端子、小型变压器这类元件在持续工作时会产生一定热量，顶部的长条栅格顺着空气对流方向排布，热空气可以自然向上通过栅格排出，不需要额外加装强制散热风扇就能满足小功率工况下的散热需求，栅格的缝隙宽度控制在安全范围内，既保证通风效率，也能避免外部细小金属碎屑、杂物掉落进壳体内部造成电气短路风险。正面的两个开孔分别对应不同的功能需求，上方的椭圆形开孔是交流状态显示部件的安装位，这类位置通常用来安装圆形的交流电压表、电源指示灯或者状态显示屏，椭圆造型相比正圆形开孔，在安装对位时可以有小幅的调整余量，降低加工公差带来的装配难度，开孔边缘做了翻边处理，既可以提升开孔处的结构强度，也能对安装的显示部件起到限位作用，避免部件从外部推入壳体内部。

　　下方的矩形开孔是操作交互区域的安装位，通常用来安装小型空气开关、交流插座、调节旋钮或者接线端口，矩形开孔的尺寸刚好适配标准的模数化电气元件，安装时不需要额外做转接支架，元件可以直接通过卡扣或者螺丝固定在开孔边缘的预留安装柱上，装配效率更高。壳体的侧壁采用等壁厚设计，整体壁厚均匀，不管是采用钣金折弯焊接工艺，还是采用注塑成型工艺，都能很好地适配加工要求，不会出现壁厚不均导致的加工变形问题，壳体底部预留了隐藏式的安装脚位，既可以直接放置在台面上使用，也可以通过脚位的安装孔将壳体固定在墙面或者设备机架上，适配不同的安装场景。在安装边界的考量上，这款壳体的外部尺寸控制在桌面设备的合理范围内，长宽高比例协调，摆放时不会遮挡周边的其他操作设备，

　　背部预留的走线缺口可以让交流输入输出线缆从背部规整引出，避免线缆从正面走线影响操作，同时背部的安装平面可以贴合墙面或者机架表面，固定后不会出现晃动。设计过程中优先考虑了电气安全的要求，所有开孔位置都和内部带电部件保持了足够的安全爬电距离，壳体的边角做了小圆弧过渡处理，避免操作人员在接线或者操作时被尖锐边角划伤，整体结构没有多余的复杂曲面，加工难度低，不管是小批量钣金打样还是批量注塑生产，都能有效控制加工成本，同时后期维护时，壳体的拆解也很方便，只需要拆卸底部的固定螺丝就能打开上盖，对内部的交流元件进行检修或者更换，不需要拆解正面的操作和显示部件，减少维护时的拆装工作量。在实际应用中，这类小型交流面板壳体还可以根据具体的使用需求调整开孔位置和尺寸，比如需要增加更多的交流插座或者调节旋钮时，只需要在正面或者侧壁调整开孔布局，不需要改动整体的壳体框架结构，具备不错的拓展适配性，方正的外形也方便在表面印刷设备标识、操作说明、电压警示标识等内容，印刷面平整，标识粘贴或者丝印的附着力更好，长期使用不会出现标识脱落磨损的问题。
