立式锥底KP型吸入过滤设备结构模型

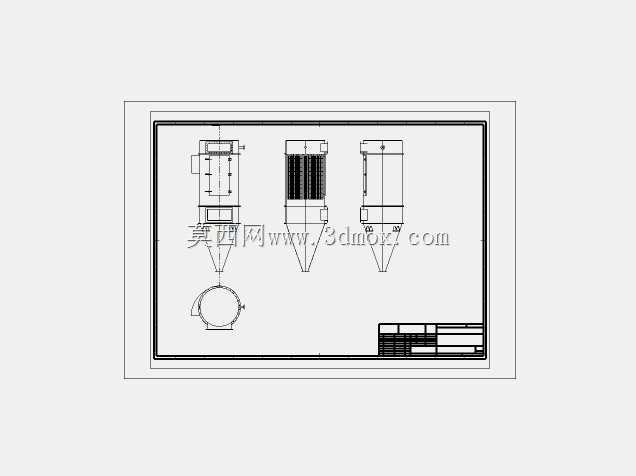

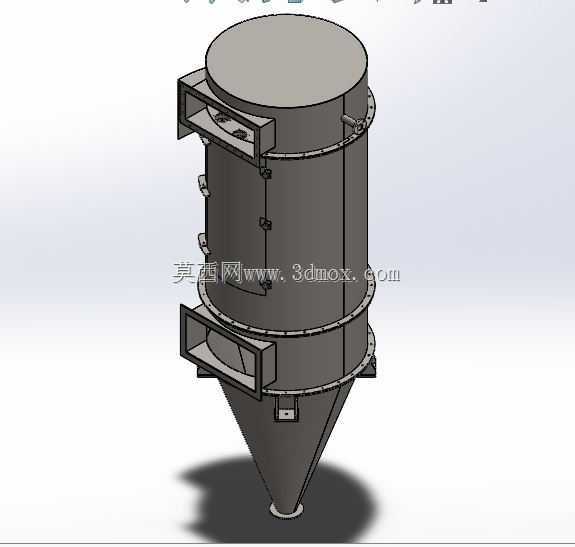

　　在粉体输送、车间通风除尘、负压气力输送这类涉及含尘气流处理的工况里，入口端的过滤拦截是保护后端风机、阀门等核心动设备的关键环节，这款锥底立式的吸入过滤设备，就是针对负压吸入工况设计的前置拦截单元。从结构布局来看，设备整体采用上圆柱下锥底的立式构型，这种构型的设计逻辑非常明确：圆柱段提供足够的过滤通流面积，降低气流穿过滤层时的截面风速，减少滤料阻力，同时给内部滤件的安装、检修留出足够操作空间；下部的锥段则依靠重力作用，让被滤层拦截下来的固体颗粒自然滑落汇集到锥底，方便定期排尘，避免粉料在设备内部积留搭桥。设备侧面上下布置的两个方形法兰接口，分别对应进气与出气通道，接口采用带加强筋的方形法兰结构，能在负压工况下保证接口刚度，

　　避免法兰面变形导致的漏风问题，接口与筒体连接位置做了圆弧过渡，减少气流进入筒体时的局部阻力，避免局部涡流造成的粉料沉积。筒体本身采用分段法兰连接的结构，上下段筒体之间通过螺栓法兰拼接，法兰面预留密封件安装槽，既可以保证设备的密封性能，满足负压工况下的漏风率要求，也方便拆开筒体更换内部滤件、检修内部支撑结构，不需要整体吊装挪动设备，降低现场维护的工作量。筒体侧面设置的快开式检修门，搭配压紧锁扣结构，日常巡检的时候可以快速打开检查内部滤件的积尘情况，不需要拆卸整段法兰，适合需要频繁检查滤料状态的工况。顶部采用平盖封头结构，封头与筒体通过周向螺栓紧固，顶部可以根据实际需求加装反吹接口或者压差检测接口，适配不同的清灰方式；

　　锥底最下端设置排尘接口，日常运行中沉降的粉料可以通过这个接口定期排出，也可以对接卸料阀实现连续排尘。从安装边界来看，设备的安装基础需要匹配锥底与筒体的承重，筒体下部设置的支撑耳座可以直接搭在钢架平台上，安装时需要保证设备整体垂直度，避免锥段积料偏斜导致排尘不畅；两个侧向接口的中心距、法兰尺寸都做了标准化设计，能直接对接常规的通风管道，不需要额外做变径转接。在实际选型应用中，这类吸入过滤器通常布置在风机的吸入端，用来拦截气流中夹带的固体颗粒，避免颗粒进入风机叶轮造成叶轮磨损、动平衡失衡，也能防止大颗粒杂物卡塞后端的阀门、管道；在粉体气力输送系统中，这类设备也可以作为终端收尘设备，将输送气流中的粉料拦截下来，

　　洁净气体排入大气或者回到风机入口循环。设计这款模型的时候，重点考虑了现场安装维护的便利性：所有法兰连接位置的螺栓间距都按照通用压力容器法兰标准设置，紧固件可以和现场同规格设备通用；检修门的开启角度做了限位设计，打开后不会因为自重突然闭合，保障检修人员操作安全；筒体壁厚按照常规负压工况的刚度要求设置，避免设备在高负压运行时出现筒体吸瘪变形的问题。气流在设备内部的走向也经过优化：含尘气体从下部接口进入筒体后，因为通流截面突然扩大，气流速度迅速降低，大颗粒的粉尘会在重力作用下直接沉降到锥底，较细的颗粒随气流上升经过滤层拦截后，洁净气体从上部接口流出，这种惯性沉降加滤层过滤的组合方式，能有效降低滤层的负荷，延长滤件的使用寿命，减少滤件更换的频率。
