间歇传动用槽轮式分度机构结构设计

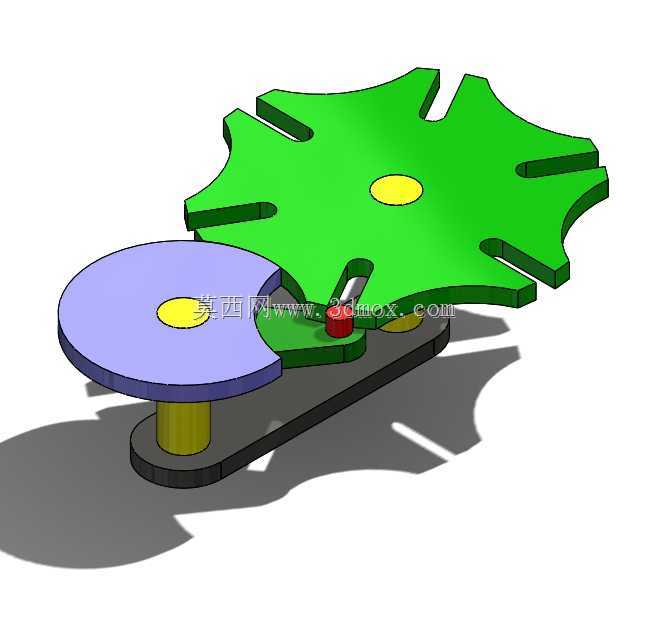

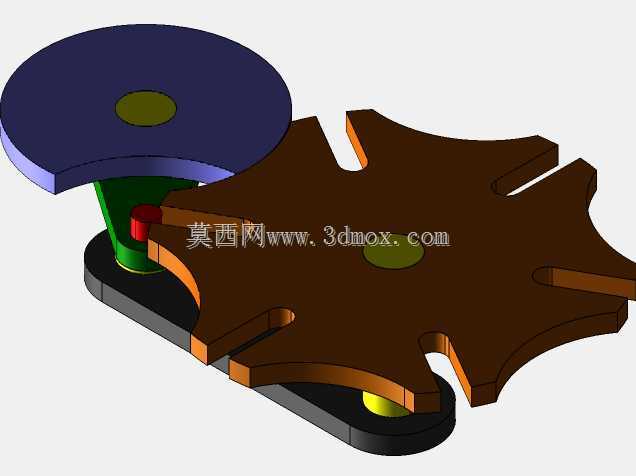

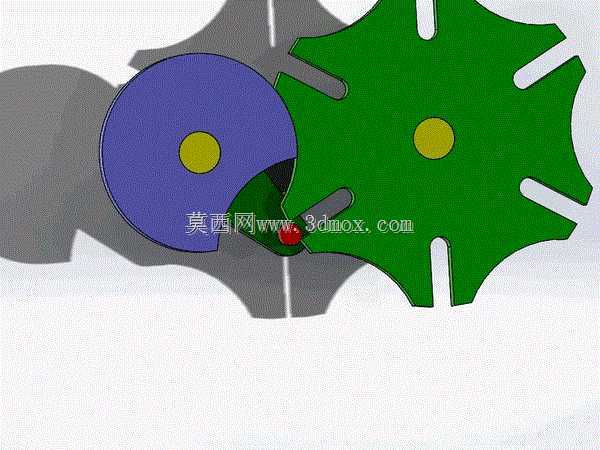

　　在自动化生产线的转位工位、多工位装配设备的步进送料环节、电影放映机的胶片拉取机构、包装机械的工位切换单元中，这类槽轮式间歇传动构件是实现周期性间歇运动的核心执行部件，区别于连续运转的齿轮传动副，它能将主动拨盘的连续匀速转动，转化为从动槽轮的周期性间歇转位，每一次主动件转动固定角度，从动件便完成一次定角度分度后进入静止锁止状态，刚好匹配工位加工、工件转序需要的停顿时间，避免了采用伺服电机频繁启停带来的控制成本上升与定位误差累积问题。从结构设计逻辑来看，这套机构的核心参数匹配完全围绕工位数量与动停比展开，主动拨盘上的圆柱销进入槽轮的径向导槽时，会推动槽轮开始转动，当圆柱销脱离导槽的瞬间，

　　槽轮上的内凹锁止弧刚好与主动拨盘上的外凸锁止弧贴合，此时槽轮被完全锁止，不会因为负载惯性或者外部扰动出现错位，直到下一个圆柱销再次进入导槽，才会解锁进入下一个转动周期。设计过程中需要严格控制圆柱销的回转半径与槽轮槽数的匹配关系，槽数过少会导致槽轮转动时的角加速度过大，启动和停止瞬间的冲击载荷会直接传递到相连的工位转盘上，长时间运行会造成连接紧固件松动、工位定位精度下降；槽数过多则会让机构整体径向尺寸变大，锁止弧的接触长度不足，静止阶段的定位刚性下降，常规工况下四槽、六槽结构应用最为广泛，能兼顾动停比、冲击载荷与结构紧凑性的平衡。从安装边界来看，主动拨盘与从动槽轮的中心距是整个机构安装的核心基准尺寸，

　　安装时必须保证两轴的平行度误差在允许范围内，否则圆柱销进入导槽时会出现卡滞、偏磨，严重时会导致销子断裂或者槽轮边缘崩缺；主动轴的输入转速通常不高，多匹配减速后的动力输出端，避免高速下间歇运动产生的惯性冲击超出构件的材料疲劳极限。槽轮的导槽边缘需要做小倒角处理，既可以降低圆柱销入槽时的碰撞噪音，也能补偿少量的安装同轴度误差，锁止弧的配合面需要保证足够的表面粗糙度，减少长期锁止摩擦带来的磨损，一旦锁止弧出现磨损间隙，静止阶段槽轮会出现微小窜动，直接影响相连工位的定位精度。这类构件的从动槽轮通常直接与工位转盘、送料辊等执行部件同轴连接，不需要额外添加中间减速或者分度环节，结构非常简洁，故障点少，在中低速、定分度的间歇传动场景下，

　　可靠性远高于采用复杂电控程序实现的间歇运动方案，日常维护只需要定期在圆柱销与导槽接触面、锁止弧配合面添加润滑脂，就能保证长期稳定运行。设计建模时需要重点验证圆柱销入槽和出槽瞬间的运动轨迹，确保没有运动干涉，同时要核算槽轮在最大角加速度位置的结构强度，尤其是导槽根部的应力集中位置，需要做适当的圆角过渡，避免长期交变载荷下出现疲劳裂纹。
