带边缘清洁结构的弯柄马桶刷结构设计

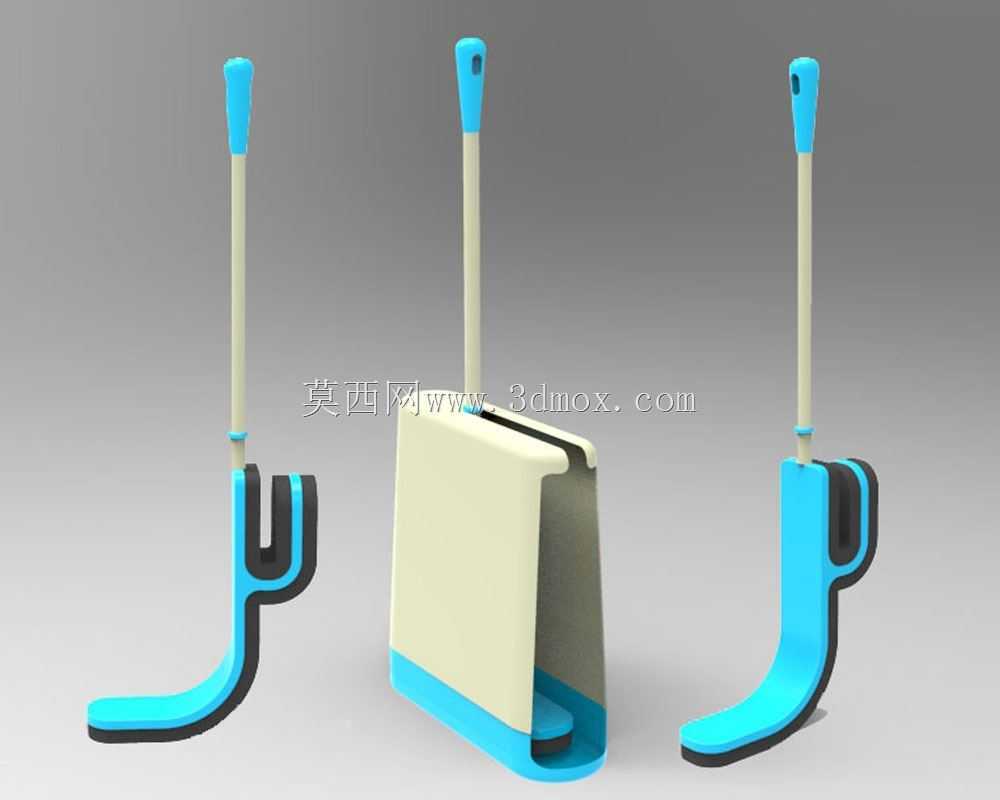

　　在民用卫浴清洁场景中，传统直柄马桶刷长期存在清洁盲区覆盖不足的问题，多数使用者在操作时习惯将刷头垂直向上沿马桶陶瓷内壁做圆周擦拭，这种操作方式很难触及马桶水封边缘下方的弧形凹槽区域，该区域长期积留的污垢不仅会产生异味，还会滋生细菌，是卫浴清洁的核心痛点。这款弯柄结构马桶刷的设计，正是针对这一实际使用缺陷做的定向结构优化，从三维建模的结构逻辑来看，整体分为握持手柄、弯折连接段、刷头主体三个核心部分，同时配套设计了可壁挂的收纳基座，兼顾使用便利性与收纳整洁性。

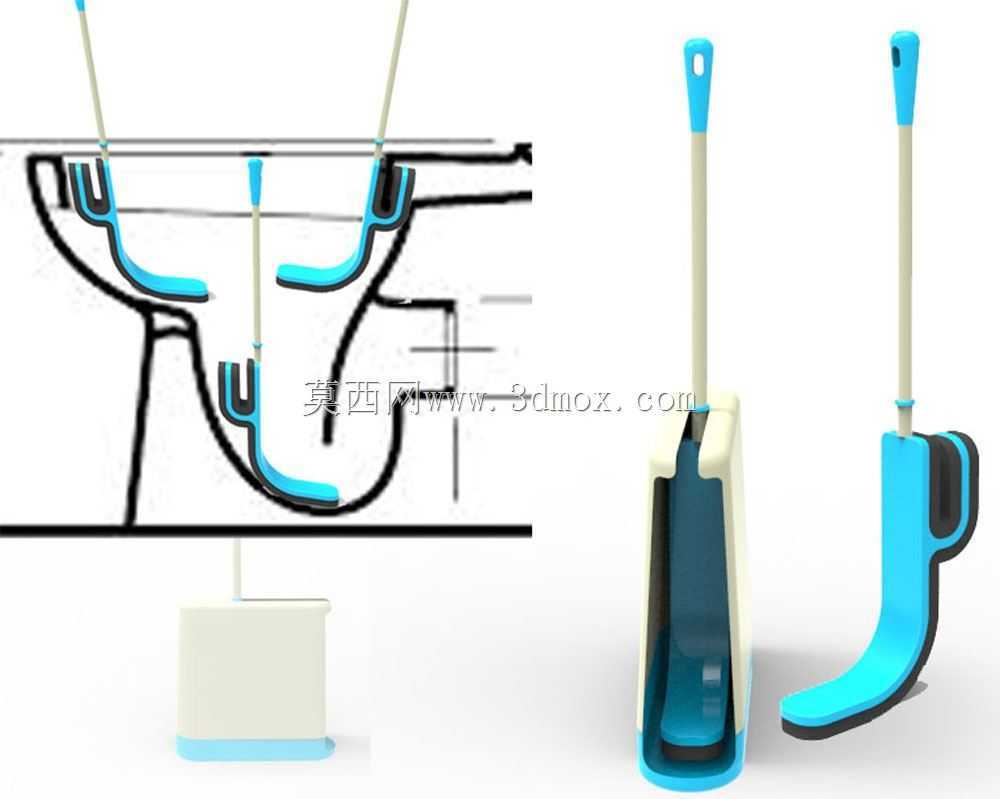

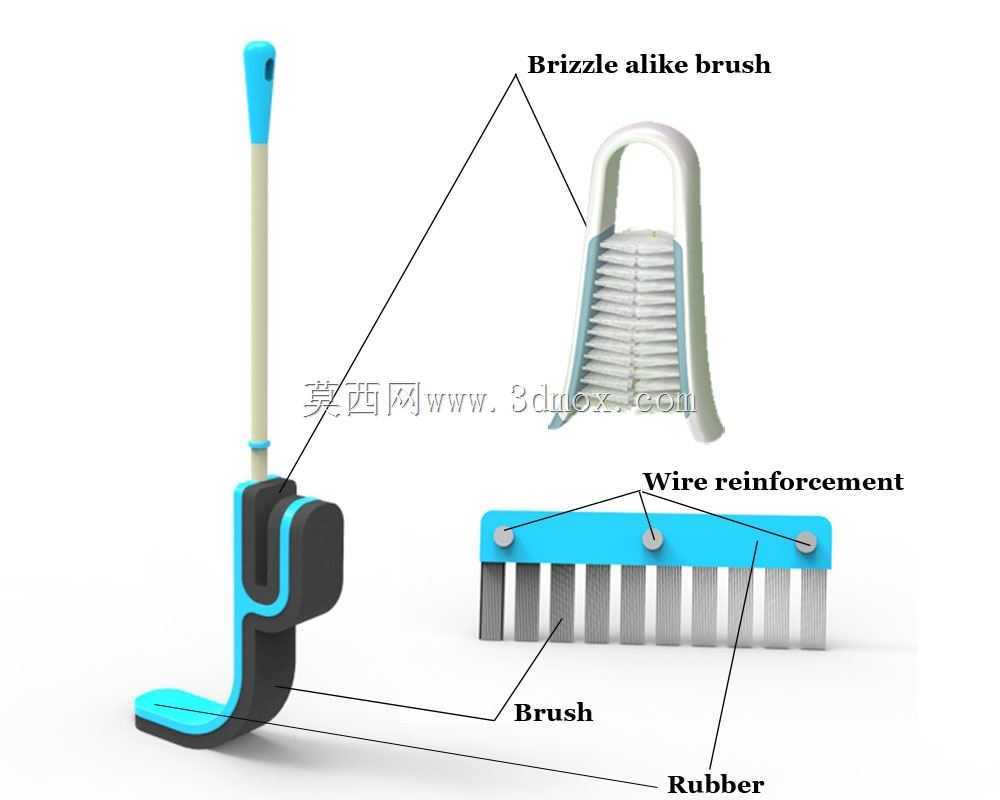

　　从功能特性层面拆解，刷头部分做了L型弯折处理，弯折段的水平延伸长度控制在45mm左右，刚好可以探入马桶边缘下方15-20mm深度的凹槽区域，不需要使用者刻意调整手腕角度，就能让刷毛完全贴合凹槽内壁做往复擦拭，解决传统直刷需要歪柄、探身才能勉强触及盲区的操作难题。刷毛部分采用软硬复合的植毛结构，接触陶瓷面的外层刷毛采用偏软的尼龙材质，避免擦拭过程中刮花马桶釉面，靠近刷体基座的内层刷毛做了加硬处理，提升对顽固污垢的刮除能力，同时在刷毛根部嵌入了横向钢丝加固结构，也就是结构标注里的Wire reinforcement部分，这一结构的作用是避免长期使用后刷毛出现倒伏、脱落的问题，传统无加固的马桶刷在使用3个月左右就会出现刷毛根部弯折、整体蓬松变形的情况，钢丝加固结构可以让刷毛的排列形态保持稳定，使用寿命提升至少一倍。

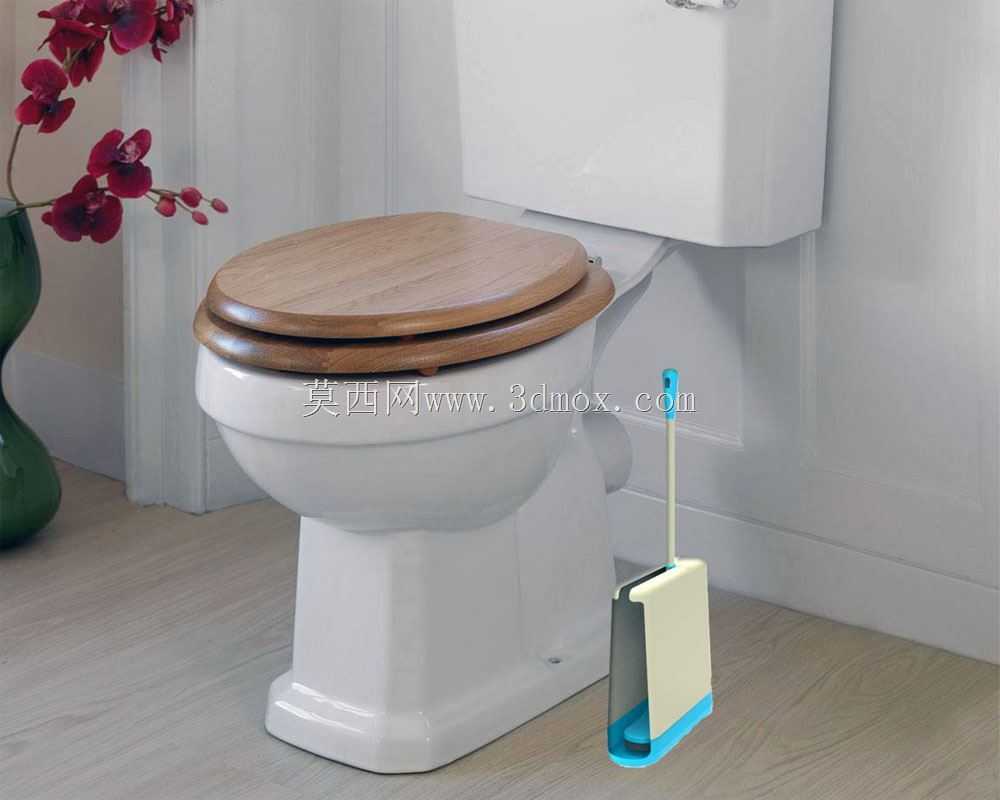

　　握持手柄部分采用长直杆加尾端挂孔的设计，整体长度控制在380mm左右，这个长度是经过人体工程学验证的，成年人站立操作时不需要过度弯腰，手腕自然下垂就能完成整个马桶内壁的清洁动作，手柄表面做了防滑的凹凸纹理，即使沾了水和清洁剂也不会出现打滑脱手的情况。手柄和刷头的连接段做了圆弧过渡的弯折结构，弯折角度为120度，这个角度既可以保证刷头探入边缘凹槽时的施力方向垂直于清洁面，又不会因为弯折角度过大导致手柄磕碰马桶外壁。配套的壁挂式收纳基座采用背胶粘贴的安装方式，不需要在墙面打孔，基座内部做了沥水镂空设计，刷头使用后插入基座，残留的水分可以顺着镂空槽流到下方的接水托盘，避免积水长期浸泡刷毛滋生细菌，基座的整体尺寸为120mm80mm60mm，安装时只需要预留出150mm*100mm的墙面空间即可，不会占用过多卫浴空间，适配绝大多数家庭卫生间的马桶旁墙面安装条件。

　　从设计思路的落地逻辑来看，这款产品没有做多余的花哨结构，所有结构设计都围绕实际清洁场景的痛点展开：首先是解决边缘盲区的清洁问题，通过L型刷头的形态设计，让使用者用常规的握持姿势就能覆盖到之前难以清洁的区域，不需要改变长期形成的操作习惯，降低用户的学习成本；其次是解决刷毛耐用性的问题，通过根部钢丝加固的结构，提升刷毛的抗形变能力，延长产品的更换周期；最后是解决收纳的卫生问题，壁挂沥水的基座设计避免了刷头长期泡在积水中产生异味，也不会让台面积留污水。在三维建模过程中，各个部件的装配间隙控制在0.2mm以内，手柄和刷头的连接采用卡扣式结构，不需要额外的紧固件，装配工序简单，适合批量注塑生产，刷体的塑料部分全部采用防水耐腐蚀的PP材质，刷毛采用食品接触级的尼龙材质，即使长期接触卫浴清洁剂也不会出现材质老化变脆的问题。

　　实际使用过程中，这款马桶刷的施力逻辑比传统直刷更顺畅，清洁边缘凹槽时，只需要将刷头的水平段卡入凹槽，沿马桶圆周方向拖动刷柄，刷毛就能完全贴合凹槽内壁完成擦拭，不需要反复调整刷头角度，单圈擦拭就能覆盖整个边缘区域，清洁效率比传统直刷提升60%以上。针对马桶下水口周边的弧形区域，刷头的圆弧端面也能完全贴合曲面，不会出现清洁死角。整体结构没有尖锐的棱角，所有过渡位置都做了R2以上的圆角处理，使用过程中不会划伤手或者磕碰马桶釉面，尾端的挂孔既可以挂在壁挂基座上，也可以挂在普通的卫浴挂钩上，适配不同的收纳场景。
