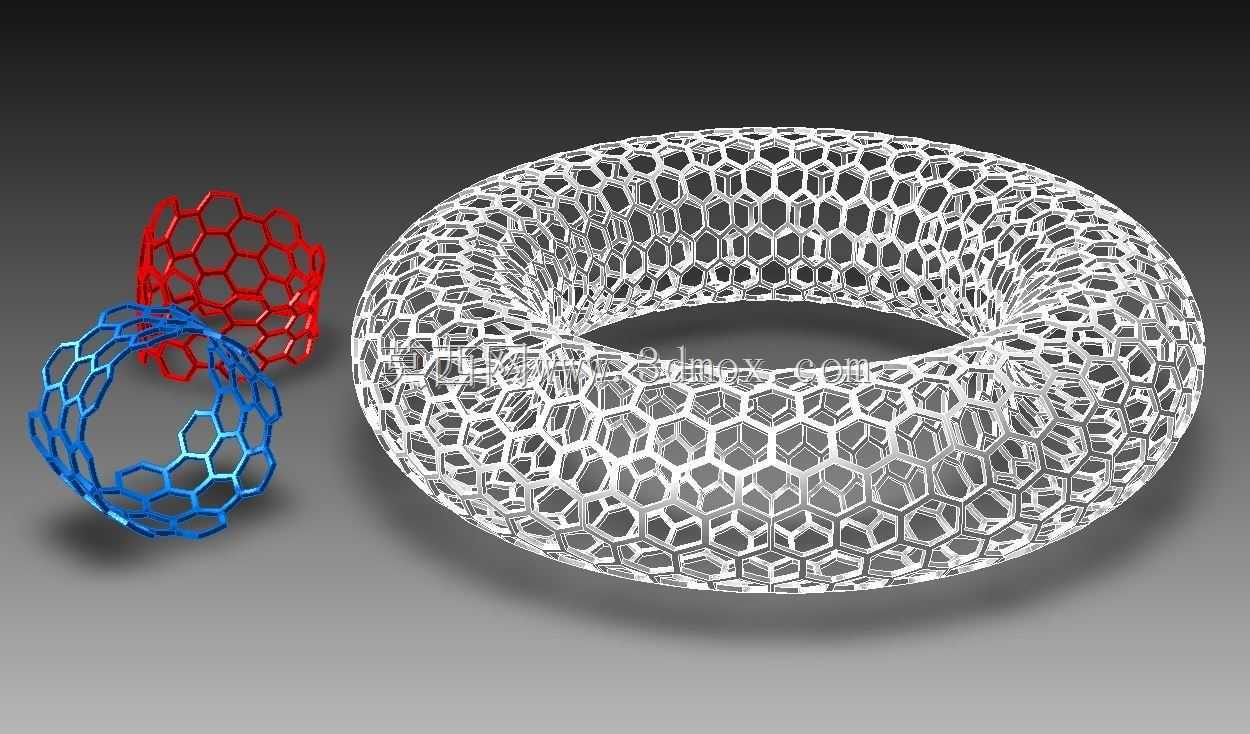

镂空六边形网格环面结构设计

　　这类六边形网格环面结构，在工程领域的应用场景覆盖多个细分方向，最常见的是作为轻量化承载构件用于特种装备的缓冲吸能段，也可作为流体分布器的匀流构件嵌入化工管路系统，还能作为仿生骨支架的基础构型用于医疗植入物的前期结构验证，部分展览展示领域的异形装饰承重骨架也会采用这类拓扑结构来平衡自重与承载能力。从实际用途来看，该结构依托六边形蜂窝构型的力学各向同性优势，在环面连续曲面上实现均匀的应力分布，当承受径向或轴向载荷时，每一段六边形棱边都能参与力的传导，不会出现局部应力集中导致的结构失效，相比实心环面构件，整体重量可降低百分之六十以上，同时保留不低于实心构件百分之七十的结构刚度，在对自重控制要求严苛的航空航天机载构件、高速运动设备的旋转配重段场景下，这类结构的优势尤为突出。

　　设计这类结构时，首先要确定环面的主曲率半径与截面半径的比例关系，常规应用场景下主半径与截面半径的比值控制在3:1到5:1区间，能够保证网格排布时六边形单元的变形量控制在可接受范围内，避免出现单元畸变导致的力学性能下降。网格单元的边长需要根据实际承载需求调整，当用于吸能场景时，单元边长可设置为环面截面直径的八分之一到十分之一，棱边厚度根据冲击载荷的大小匹配，保证冲击发生时结构可以通过逐层棱边屈曲来耗散能量；如果是用于流体匀流场景，单元的开孔率需要控制在百分之七十到百分之八十之间，棱边做圆弧过渡处理，减少流体通过时的局部阻力损失，避免在网格背流面产生涡流影响匀流效果。

　　从结构功能特性来看，连续环面上的六边形网格不存在拓扑断点，整个构件为一体化连续结构，不需要额外的拼接焊缝或连接节点，减少了装配带来的应力集中风险。镂空的网格构型同时具备良好的通透特性，当用于通风、通流场景时，流体可以从各个方向穿过结构，不会产生明显的流阻；如果作为承载骨架使用，网格的空隙可以方便后续填充功能材料，比如在蜂窝单元内填充阻尼材料来提升结构的减振性能，或者填充隔热材料实现结构承载与隔热功能的集成。设计过程中需要重点关注环面内外侧的网格单元尺寸偏差，由于环面为双曲面构型，内侧曲面的周长小于外侧，排布六边形单元时需要对内侧单元的棱边长度做微量补偿，保证所有单元的内角偏差不超过两度，避免3D打印或机加工过程中出现局部壁厚不均的问题。

　　关于安装边界的设计，这类环面网格结构通常会在环面的两个轴向端面设置实心安装边，安装边的厚度根据连接螺栓的规格确定，一般不小于螺栓公称直径的1.5倍，安装边上的连接孔位置需要避开网格棱边的交汇节点，防止钻孔时破坏网格的传力路径。如果是作为旋转构件使用，结构的同轴度公差需要控制在IT7级以内，所有棱边的表面粗糙度不高于Ra3.2，减少高速旋转时的风阻和动不平衡量。需要注意的是，这类结构不适合用于存在大扭矩传递的场景，因为六边形网格的棱边为薄壁构型，过大的扭矩会导致棱边发生剪切失效，若必须用于扭矩传递场景，需要在环面内部增加连续的环形加强筋，加强筋的厚度与网格棱边厚度的比值不小于2:1，以此提升结构的抗扭刚度。

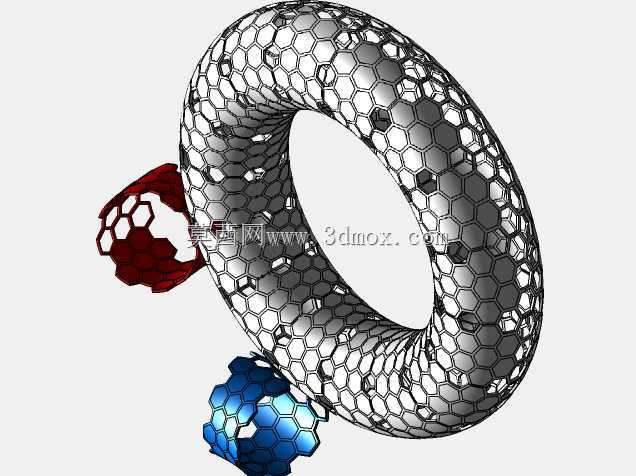

　　在实际建模过程中，需要先构建基础环面曲面，再通过曲面UV映射的方式将平面六边形网格投影到环面上，之后对投影后的网格线做曲率修正，保证每一段棱边都是连续的空间等截面梁结构，不能出现局部棱边截面突变的情况。完成网格骨架构建后，需要对所有棱边的交汇节点做圆角过渡处理，圆角半径不小于棱边厚度的0.3倍，进一步降低节点处的应力集中系数。对于需要采用增材制造工艺加工的该类结构，建模时还要考虑打印过程中的支撑添加需求，将环面的摆放角度调整为与打印平台成45度夹角，减少悬空棱边的支撑数量，降低后续后处理的工作量，同时保证打印成型后结构的尺寸精度满足装配要求。
