带成型型腔的基础面合模结构设计

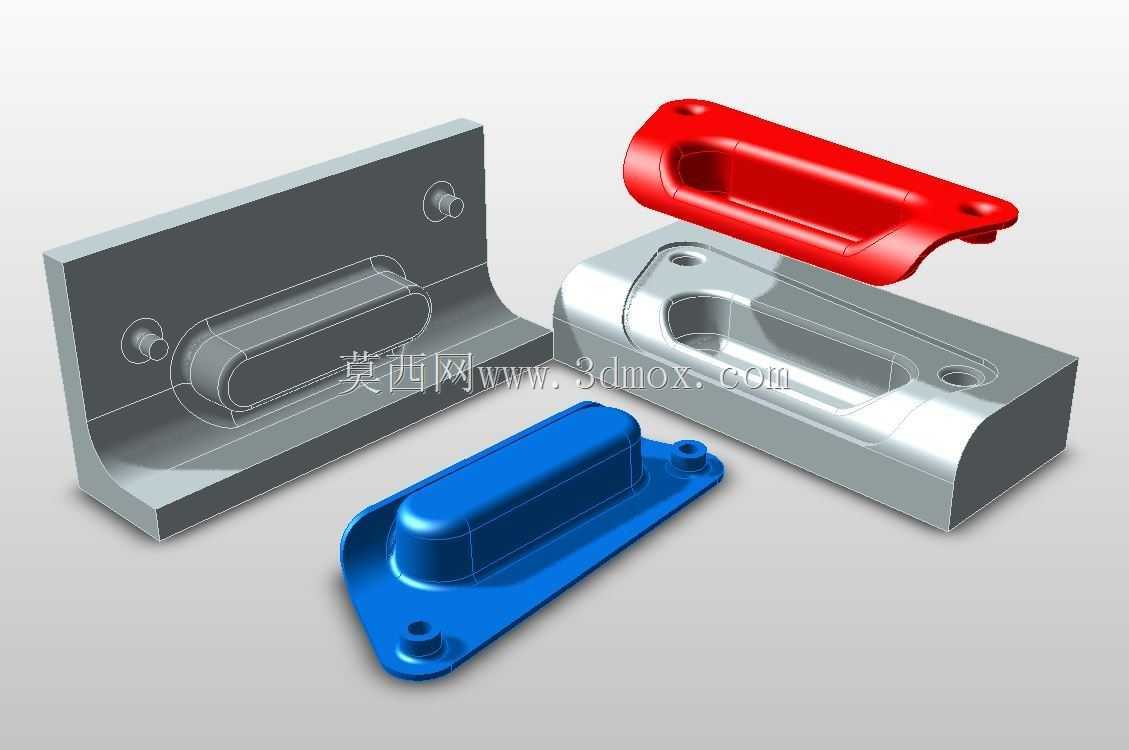

　　这套合模结构主要面向小型带曲面外观的塑料件量产场景，常见于手持设备外壳配件、小型家电装饰盖板、工业操作手柄护套类零件的注塑生产环节，整套结构拆分后包含定模型腔块、动模芯块以及对应成型后的红蓝两色样件，能直接匹配卧式注塑机的标准模架安装位，不需要额外做非标模架改型。从实际生产用途来看，这套结构解决的是带单侧深腔、外侧带顺滑过渡曲面零件的成型脱模问题，定模侧的型腔直接加工出零件的外表面轮廓，曲面部分做了0.8度的脱模斜度，避免顶出时零件外表面被拉花，动模侧的芯块对应零件的内支撑结构，两个安装柱的位置直接做了碰穿结构，不需要额外设计镶件，减少了模具组装时的配模工作量。设计思路上没有采用复杂的抽芯结构，因为零件的侧凹深度仅1.2mm，

　　靠分型面的顺滑过渡就能实现直接开模顶出，分型线选在零件外侧轮廓的最大投影面上，合模时的贴合面做了0.02mm的预压量，避免长期生产后分型面出现飞边。整套结构的安装边界完全适配标准2030模架，定模侧的定位圈直接做在型腔块的上端中心位置，和注塑机炮嘴的对位公差控制在0.05mm以内，浇口采用侧浇口进料，进料位置选在零件安装边的非外观面，后续去除浇口后不会在零件可见面留下痕迹。成型部分的尺寸精度按MT5级公差设计，曲面部分的表面粗糙度要求达到Ra0.8，生产时直接对型腔表面做抛光处理就能满足外观件的表面要求，不需要后续额外做喷涂遮蔽。动模侧的顶出位置对应零件的两个安装柱根部，采用圆顶针直接顶出，顶针的排布避开了零件的薄壁位置，

　　避免顶出时零件出现顶白、变形问题，冷却水道围绕型腔和芯块的成型区域做环绕布置，水道距离成型面的距离保持在15mm，保证成型时模温均匀，减少零件冷却后的翘曲变形量。实际投产时，这套结构可以适配PP、ABS、PC等常用热塑性塑料的成型，更换不同颜色原料时不需要拆解模具，只需要清理料筒就能完成换色生产，两个成型样件分别对应不同配色的成品状态，红色件为外装面外露的装饰款，蓝色件为内侧安装的支撑款，型腔和芯块的互换性强，后续如果要调整零件的安装柱高度，只需要更换动模侧的小镶件就能快速完成改模，不需要重新加工整套型腔块。合模导向依靠模架自带的导柱导套完成，型腔块和模架的配合采用H7/m6的过渡配合，装配时不需要额外打销钉定位，

　　靠配合公差就能保证合模时的对位精度，长期生产后如果型腔出现磨损，也能快速从模架中拆出更换，减少停机维修的时间。整套结构的成型周期可以控制在25秒以内，因为冷却回路的布置合理，零件保压冷却时间只需要12秒就能达到开模硬度，适合大批量连续生产场景，零件成型后的飞边厚度控制在0.02mm以内，后续只需要简单修剪浇口就能直接进入装配环节，不需要额外做飞边打磨工序。
