手持类产品注塑模具刀路加工结构

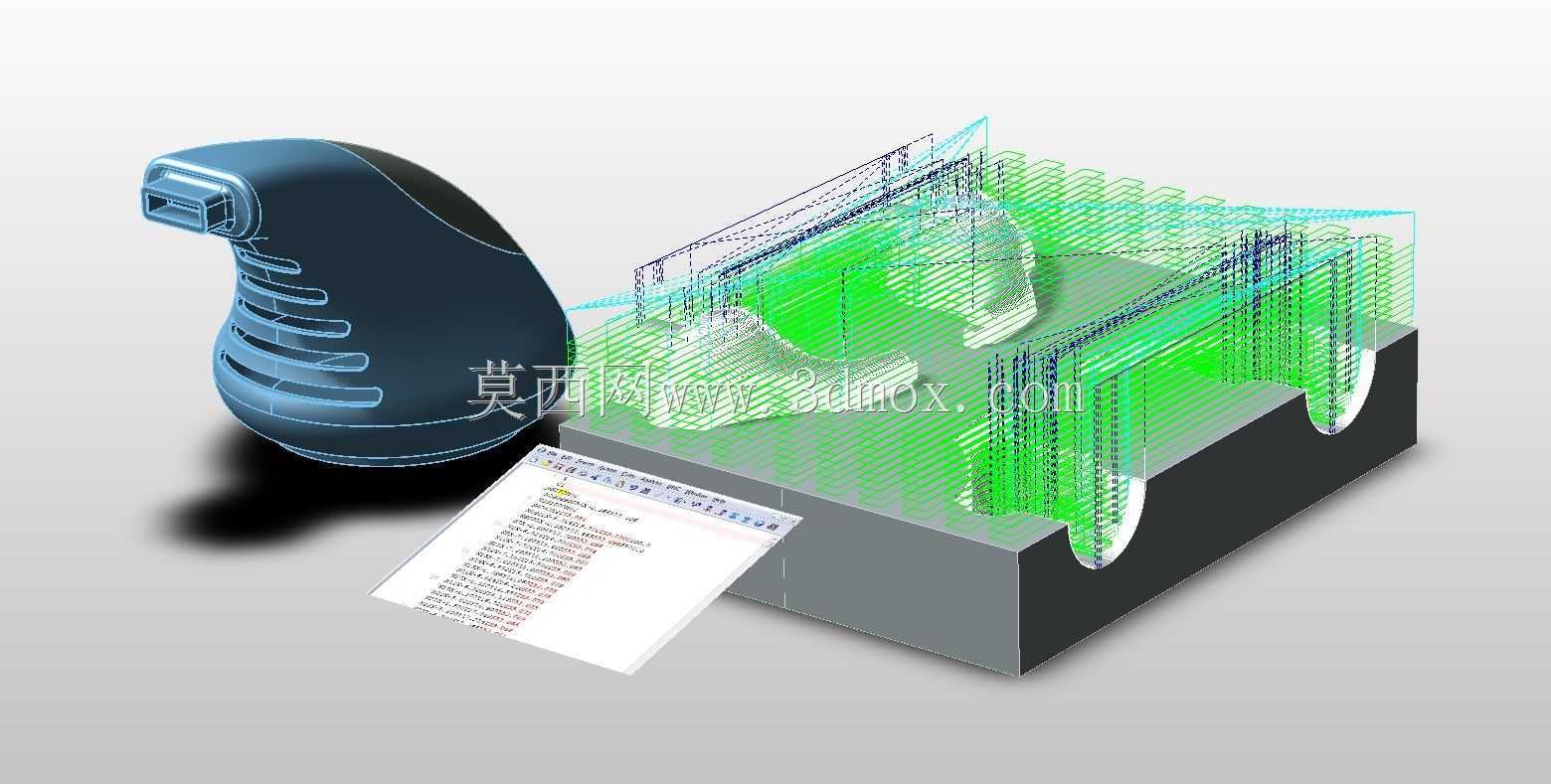

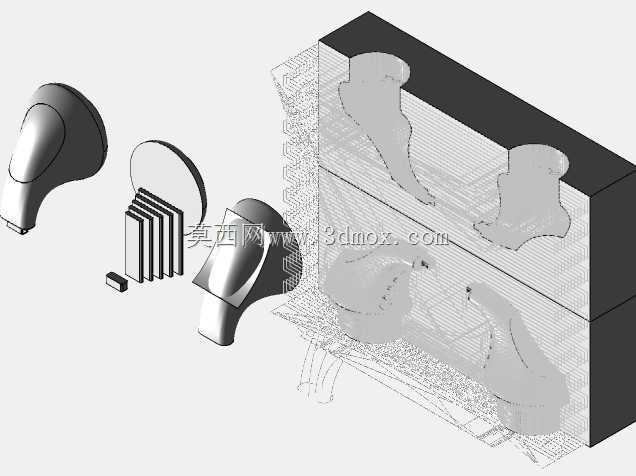

　　这套结构对应的是手持类曲面外壳的注塑模具加工方案，核心围绕异形曲面的成型与数控加工落地展开，日常多应用在消费电子手持配件、小型手持工具的外壳量产环节，这类外壳因为要贴合人手握持的弧度，曲面过渡没有规则几何特征，对模具型腔的加工精度、曲面顺滑度要求远高于普通平直结构的塑件。从实际加工逻辑来看，这套结构的型腔部分完全贴合塑件的外轮廓曲面，分型面顺着塑件最大轮廓线做了顺滑延伸，避免出现尖角、倒扣导致的开模卡滞，加工时采用分层铣削的刀路规划，从粗加工到精加工的刀路轨迹顺着曲面曲率方向排布，粗加工阶段留0.3mm的精加工余量，用大直径平底刀快速去除型腔余量，半精加工阶段用圆鼻刀清理残料，保证精加工前余量均匀，

　　不会出现局部过切或者余量过大导致的精加工弹刀问题。精加工阶段采用球头刀沿曲面流线走刀，刀路步距设置在0.1mm以内，保证曲面加工后的粗糙度满足注塑成型要求，不需要后续大量抛光就能达到塑件外观面的顺滑要求，避免人工抛光导致的曲面变形、尺寸偏差。从安装边界来看，这套模芯的外形尺寸适配标准150型模架，型腔深度控制在45mm以内，模芯四周预留了12mm的锁模螺丝孔位，角落处做了R5的避空角，和模架的模框配合间隙控制在0.02mm以内，既方便装模时的对位，也能避免注塑时出现披锋。冷却水道的排布顺着型腔曲面的走向布置，距离型腔壁的距离保持在15mm左右，水道之间的间距控制在25mm，保证注塑时模温均匀，避免手持外壳出现缩水、翘曲、

　　表面色差等成型缺陷，尤其是这类壁厚不均匀的曲面壳体，厚胶位区域特意加密了水道排布，防止局部积温导致的成型周期拉长。顶出结构的排布避开了塑件的外观面，全部设置在塑件内部的筋位、卡扣位置，顶针直径根据筋位宽度选择3mm到5mm的规格，顶出行程控制在20mm，保证开模后塑件能顺利脱离型腔，不会出现顶白、顶穿的问题。设计过程中特意对曲面的曲率做了连续性检查，所有曲面都达到G2连续，避免加工后出现棱线、凹凸不顺的问题，刀路规划时对陡峭区域和平坦区域做了分区处理，陡峭区域采用等高铣削，平坦区域采用平行铣削，避免单一刀路在不同曲率区域出现的刀纹疏密不均问题，同时对刀路的进退刀做了圆弧过渡处理，不会在型腔表面留下进刀痕。

　　这套结构的加工方案也适配多轴加工中心的加工需求，对于部分深腔区域的清角加工，采用短刀长的刀具配合多轴摆角加工，避免长刀加工出现的让刀问题，保证角落处的尺寸精度和曲面顺滑度，实际量产时这套模具的成型周期可以控制在25秒以内，塑件的尺寸公差能稳定控制在±0.05mm，完全满足手持类产品的装配和外观要求。
