工业设备用龙门式承载机架结构设计方案

　　这套龙门式承载机架结构，主要面向自动化生产线、物料输送系统以及轻型加工设备的支撑承载场景，作为跨距式承载基础构件，可在设备中承担横向导向部件安装、作业端载荷传递、多工位跨接支撑的核心作用，区别于普通立式支撑座，其跨梁式结构能够在有限安装空间内实现长行程的部件搭载，同时保证整体支撑刚度，避免悬臂结构带来的挠度变形问题。从实际使用场景来看，这类结构常应用在点胶设备、小型检测工位、轻型移栽机构中，横跨在作业台面上方，为直线运动模组、执行元件提供稳定的安装基准，下方预留的作业空间可满足工件流转、工位操作的空间需求，不会对下方的物料输送路径造成遮挡干涉。

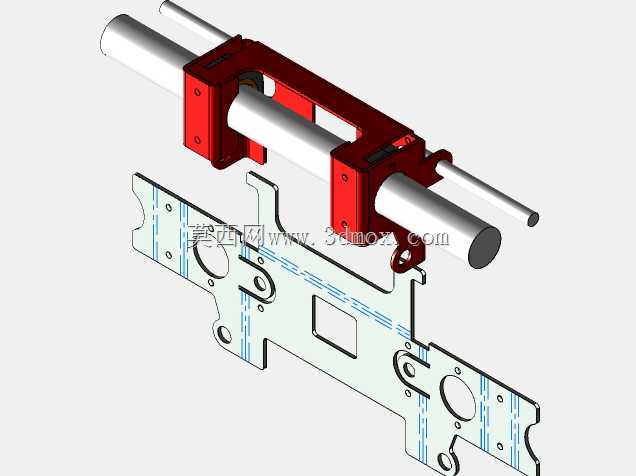

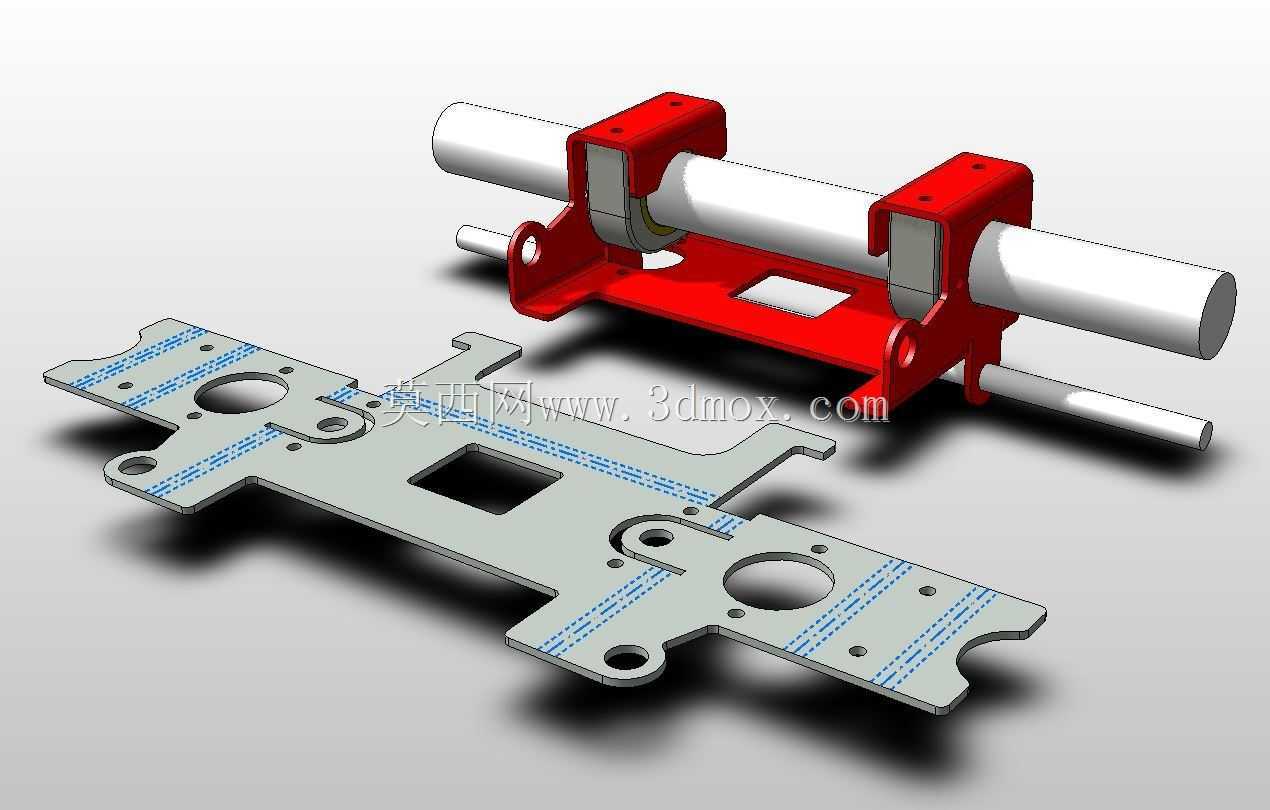

　　在功能特性设计上，整套结构分为上部夹持安装组件与下部承载安装板两个核心部分，上部的两个对称夹持座采用抱箍式结构设计，可适配圆柱型导向光轴的安装固定，夹持座上预留的多个安装孔位既可以实现光轴的锁紧定位，也能根据实际安装需求调整夹持座在横向的固定位置，适配不同跨距的安装要求；夹持座与下方连接支座采用一体化折弯成型结构，减少了拼接装配带来的累积误差，连接位置设置的加强筋结构能够有效抵消垂直方向载荷带来的弯矩，避免长期受载出现连接位置开裂变形的问题。下部的承载安装板采用平板式结构，板面上加工的多组安装孔位按照标准安装间距排布，可直接固定在设备的基座或者型材框架上，板面上预留的异形避让孔既可以减轻整体结构重量，也能为下方穿过的管线、传动部件提供避让空间，避免安装时出现部件干涉；板面上的蓝色标识线为装配定位基准线，现场装配时可直接对齐基准线完成快速定位，减少反复调整位置的工作量，提升装配效率。

　　设计思路上优先考虑了装配兼容性与载荷匹配性，上部光轴夹持结构的内径尺寸按照常规工业用导向光轴的标准直径系列设计，可直接适配市面上常见的同规格光轴，不需要额外加工定制转接件；夹持座的锁紧位置采用开口式抱紧结构，通过螺栓锁紧产生的抱紧力实现光轴的固定，相比顶丝固定的方式，接触面积更大，锁紧更可靠，长期受往复运动载荷也不会出现光轴松动移位的问题。下部安装板的厚度根据额定承载需求做了匹配设计，在保证板面平面度的前提下，通过在非安装区域做挖孔减重处理，在不降低整体结构刚度的前提下减少材料用量，降低整体重量；板面上的安装孔分为固定安装孔与调节安装孔两类，固定孔用于机架自身与基座的连接固定，调节孔为长圆孔形式，可在安装时微调机架的横向与纵向位置，补偿基座加工时带来的位置误差，降低对基座加工精度的要求。

　　从安装边界来看，整套结构的横向总宽度根据光轴的适配长度确定，两个夹持座的最小可调间距可满足短行程模组的安装需求，最大可调间距可覆盖常规轻型设备的跨距要求；垂直方向上，上部光轴中心到下部安装板底面的高度尺寸经过匹配计算，既保证下方有足够的作业空间容纳工件与执行端部件，也不会因为高度过高导致整体重心上移，影响设备运行的稳定性。安装时需要注意，下部安装板的固定螺栓需要按照对角线顺序逐步锁紧，避免锁紧顺序不对导致板面出现翘曲变形，影响上部光轴的平行度；上部夹持座抱紧光轴时，需要先调整两个夹持座的同轴度，保证光轴安装后无别卡问题，再锁紧抱紧螺栓，后续安装在光轴上的滑动部件运行时才不会出现卡顿、磨损加剧的问题。另外，整套结构的所有棱角位置都做了倒角处理，避免装配时划伤操作人员，外露的安装面都做了平面度加工处理，保证安装基准面的精度，减少装配误差对后续设备运行精度的影响。
