带法兰端外螺纹中空连接轴套结构

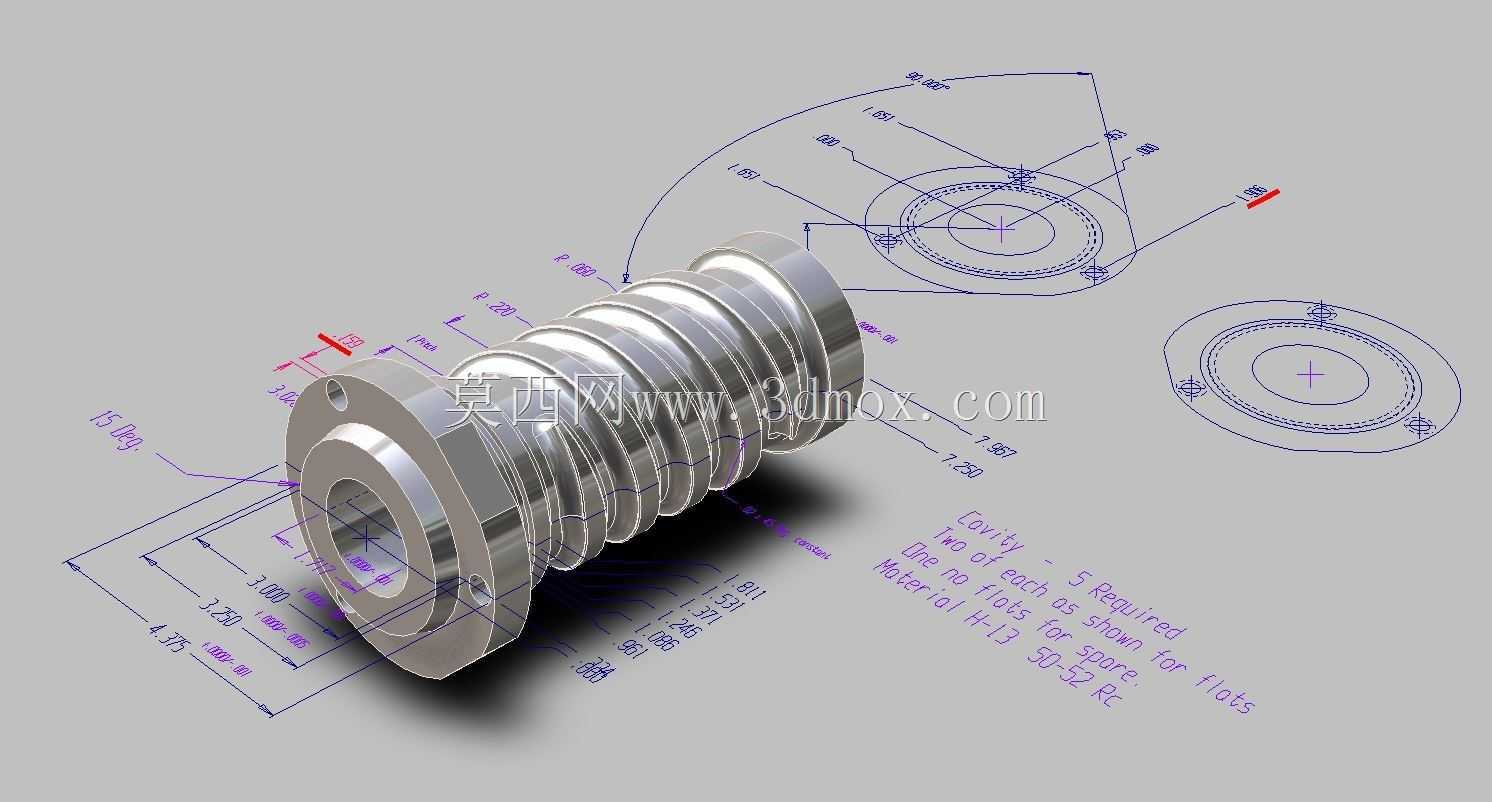

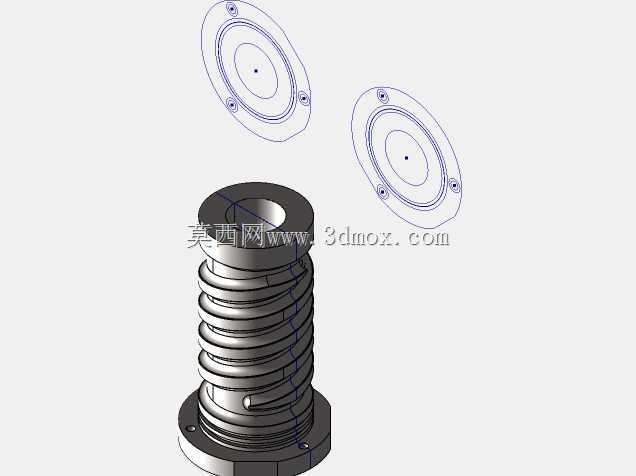

　　这类带法兰端的外螺纹中空轴套，在流体输送管路、小型传动模组、气动执行组件里的应用占比不低，日常做设备改造或者旧线维护的时候，经常会碰到早年留存的二维图纸线条模糊、标注缺失的情况，需要把旧的工程图重新还原成可编辑的三维结构，才能适配新的加工工艺或者做装配干涉校验。从结构本身来看，一端的带安装孔法兰是整个零件的定位基准，法兰端面上均匀分布的沉孔用来穿装固定螺栓，安装时法兰端面直接贴合配套的基座安装面，靠螺栓预紧力实现轴向定位，不需要额外做轴肩挡圈的限位，能缩减装配环节的零件数量，降低整套组件的装配累计误差。轴身部分的连续外螺纹不是用来做传动啮合的，多数场景下是配合锁紧螺母实现轴向位置微调，比如在气动管路的接头组件里，旋转轴套就能调整前端接口的伸出长度，调整到位后靠两个背紧螺母锁死位置，避免设备运行过程中受振动影响出现位置偏移。中间的中空通孔是介质流通或者穿装细杆、线缆的通道，通孔的内径尺寸和两端的倒角做了匹配设计，入口端的大倒角能避免穿装管线时刮破外壁，也能在介质流通时减少入口处的紊流产生，降低管路运行的风阻或者液阻。做结构还原的时候，首先要对齐法兰端面的基准，把旧二维图里的各个视图投影关系理清楚，早年的CADKEY绘制的图纸经常会出现视图错位、标注线和轮廓线重叠的问题，不能直接照着线条描，要先把各个尺寸的关联逻辑捋顺：比如法兰的外圆尺寸要和安装孔的分布圆直径匹配，螺纹段的大径小径要符合通用螺纹的标准公差，

　　不能出现螺纹牙顶和法兰安装面干涉的情况。安装边界这块要注意，法兰端面的平面度要求直接影响密封性能，如果是用在流体管路场景，法兰贴合面需要做精车处理，表面粗糙度不能过高，否则配合密封垫的时候容易出现渗漏；螺纹段的有效长度要比实际需要的调节行程长3到5个螺距，给锁紧螺母留出足够的啮合长度，避免螺纹啮合牙数不足导致锁紧失效。轴身靠近法兰的位置做了退刀槽设计，这个细节很容易在还原旧图纸的时候被忽略，退刀槽的宽度和深度要匹配螺纹加工的刀具退刀行程，同时槽根的圆角不能太小，避免热处理或者受载的时候出现应力集中，导致零件在退刀槽位置发生断裂。实际选型应用的时候，要注意这个零件的受力场景，如果是用在有径向载荷的传动位置，

　　轴身和配合孔的间隙要控制在小间隙配合范围内，不能只靠法兰端的螺栓承受径向力，否则长期运行会导致螺栓受剪切断裂；如果是用在无径向载荷的流体管路场景，可以适当放大间隙方便安装，但要在法兰和基座之间加装定位销，避免运行过程中轴套出现周向转动，磨坏密封件。做三维建模还原的过程中，还要把各个加工特征的工艺性考虑进去，比如法兰上的安装孔沉孔深度要和配套的螺栓头长度匹配，不能出现螺栓头突出法兰面或者沉孔过深导致螺栓啮合长度不足的问题；轴身末端的倒角要和配套的接头内孔倒角对齐，方便装配的时候快速对中，减少装配时的零件磕碰。很多刚入行的工程师还原旧图纸的时候，只会照着标注的尺寸画外形，不会去倒推每个结构对应的工艺和装配需求，

　　最后建出来的模型看着尺寸对，实际加工出来根本装不上，要么是螺纹段长度不够锁不住，要么是退刀槽尺寸不对加工的时候撞刀，要么是法兰安装孔的位置和基座孔对不上。这类轴套零件看着结构不复杂，但是每个尺寸的公差、每个特征的位置都和实际使用场景强绑定，脱离应用场景去建模就只是画了个外形，没有实际工程价值。比如中空通孔的尺寸公差，如果是用来穿装导向轴，内孔的圆柱度要求就很高，需要标注形位公差；如果只是走冷却水管或者穿线缆，内孔只需要控制尺寸范围，不需要太高的加工精度，能大幅降低加工成本。还有外螺纹的公差等级，用来做位置微调的螺纹需要选中等公差等级，保证转动顺畅不卡滞，同时不会有太大的旷量；如果只是用来做固定连接的螺纹，可以选稍大一点的公差，降低加工难度。还原旧二维图纸的时候，还要注意早年的图纸标注习惯和现在的国标有差异，比如旧图纸里的螺纹标注、倒角标注、沉孔标注的符号和现在的标准不一样，不能直接照搬符号去建模，要先把标注的含义搞清楚，避免把沉孔深度当成通孔深度，把螺纹小径当成大径，最后做出来的零件尺寸完全不对。
