曲面壳体冲压成型工装结构设计

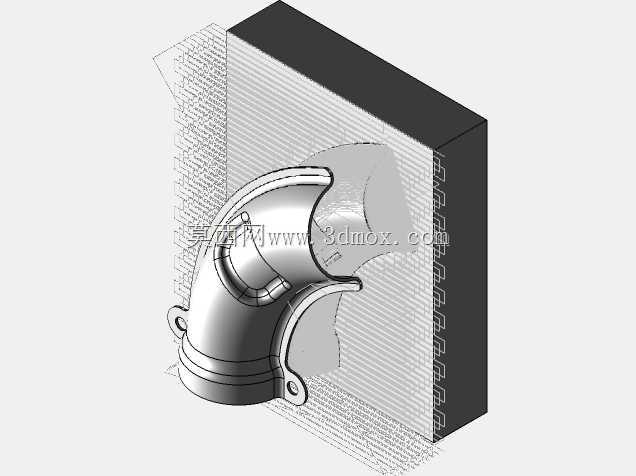

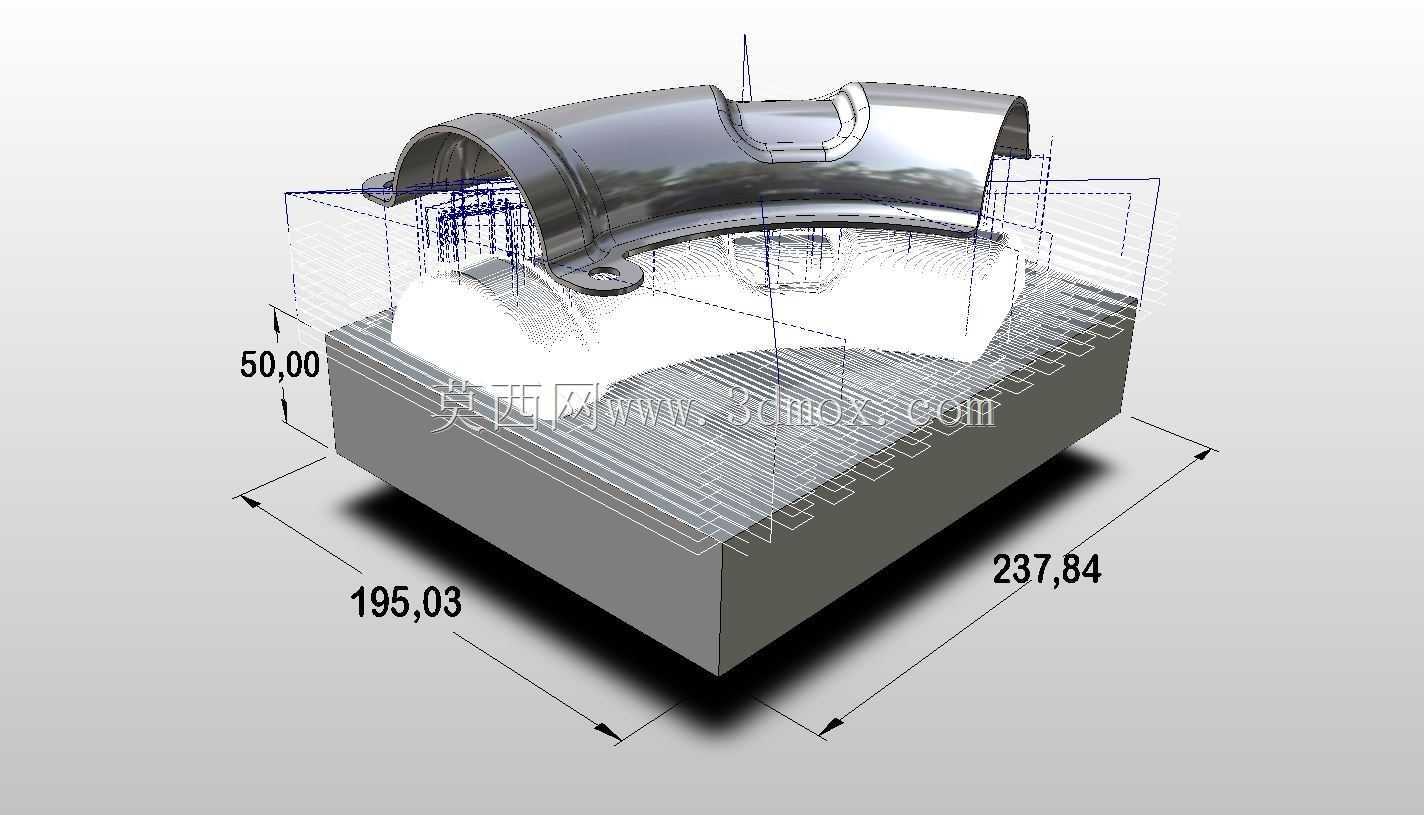

　　在五金冲压加工的实际生产场景中，这类曲面壳体类冲压件的成型质量直接决定了后续装配环节的适配精度，不少涉及异形覆盖件生产的加工场景里，冲压工序的成型稳定性往往是整条产线效率的核心卡点。做这类结构的三维设计时，首先要考虑的是曲面区域的材料流动速率，不同于平板类冲压件的均匀受力，带弧形过渡的壳体在冲压过程中，直边段和弧面段的材料延伸率差异较大，如果压边力的分配没有匹配曲面曲率变化，很容易在弧面拐点位置出现拉裂或者起皱的缺陷，这也是不少新手设计这类结构时最容易忽略的细节。从实际安装边界来看，这套冲压结构的底座安装尺寸控制在长237.84mm、宽195.03mm的范围内，成型闭合高度预留50mm的行程空间，

　　这个尺寸参数是匹配车间常用的中小吨位开式压力机的安装台面做的适配，不需要额外做台面转接工装就能直接装夹调试，能减少现场换模的辅助时间。设计思路上没有采用整体式的凸凹模结构，而是把弧面成型区域拆分成了独立的镶块结构，一方面是因为曲面区域的磨损速率比直边段快30%左右，拆分后单独更换镶块就能完成模具维护，不需要整体返修模腔，能大幅降低后期的维护成本；另一方面，拆分式的镶块可以在试模阶段单独调整局部的成型间隙，针对材料流动不畅的位置做微量修配，不用反复对整个模腔进行补焊打磨，能缩短试模周期。从功能特性来说，这套结构除了完成基础的拉延成型动作，还在压边圈位置预留了不同厚度的调整垫片安装位，加工不同厚度板材的时候，

　　只需要更换对应厚度的垫片就能调整压边间隙，不需要重新加工压边圈的配合面，适配0.8mm到2.0mm厚度的冷轧钢板、镀锌板等常用冲压板材的加工需求。在实际生产应用里，这类曲面壳体冲压结构常用来生产设备外覆盖件、管线防护壳体、小型设备的弧形结构件，这类工件往往对表面平整度和弧面轮廓度有较高要求，不允许有明显的拉伤或者棱线偏移，所以在模腔的曲面过渡位置，设计时特意做了R3到R5的顺滑过渡，避免材料在流动过程中被尖锐棱边刮伤，同时在成型的终了位置预留了0.1mm的回弹补偿量，抵消板材成型后的弹性回弹，保证成型后的工件轮廓尺寸和设计值偏差控制在0.05mm以内，满足后续焊接或者卡扣装配的公差要求。做三维建模的时候，

　　要特别注意上下模的导向行程匹配，导柱的有效导向长度必须大于模具的最大开模行程，避免合模过程中出现导柱脱套的情况，同时在压边圈的限位位置做了硬限位结构，防止压边力过大导致的板材过度压薄，保证成型后的工件壁厚均匀性控制在板厚公差的允许范围内。不少车间在调试这类曲面冲压件的时候，容易忽略排气孔的布置，这套结构在凸模的弧面最高点位置预留了排气通孔，避免冲压过程中型腔内部的空气无法及时排出，导致工件表面出现鼓包或者凹痕的缺陷，这个细节虽然小，但往往是决定工件表面质量的关键因素。从加工工艺性来说，拆分后的镶块采用Cr12MoV材质淬火处理，硬度控制在HRC58-62，既有足够的耐磨性，又有一定的韧性，避免冲压过程中出现崩口的情况，模座部分采用45号钢调质处理，保证整体结构的刚性，减少冲压过程中的模架变形，保证长期冲压的尺寸稳定性。
