三通路铸造排气歧管结构设计

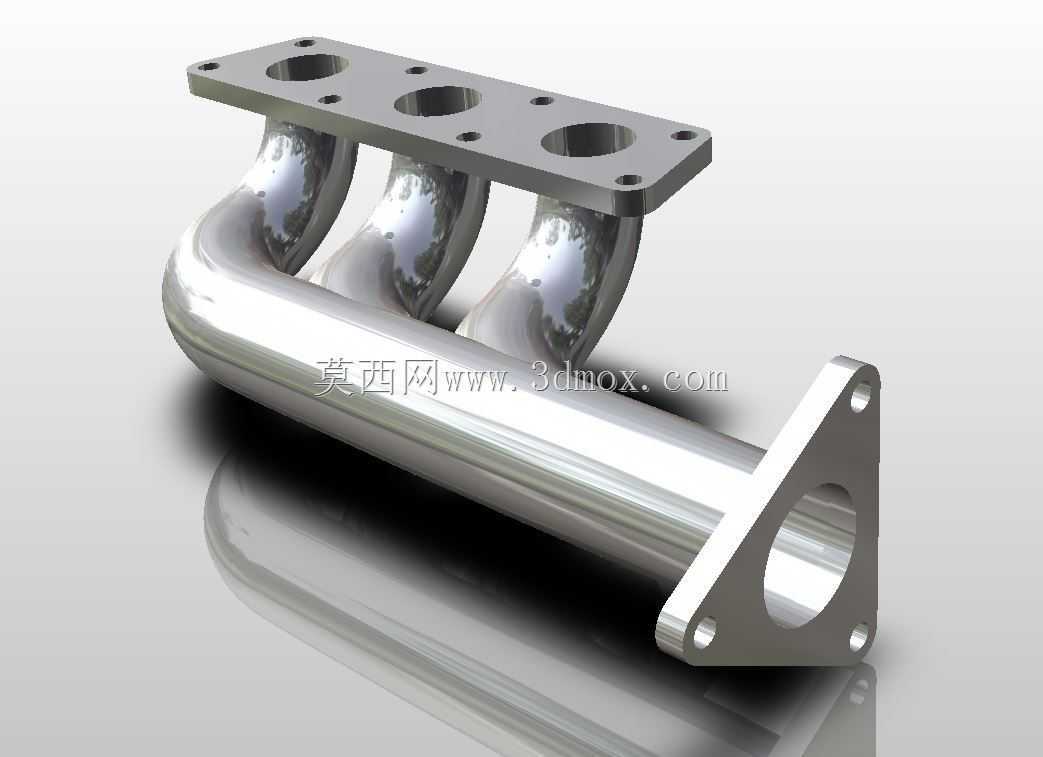

　　这款三通路排气构件主要适配小排量三缸内燃式发动机的排气端接驳需求，常见于乘用车动力总成、小型通用发电机组、农用机械动力单元的排气系统搭建环节，核心作用是将各个气缸燃烧室排出的高温高压废气有序汇集，导向下游的三元催化、消音总成段，避免各缸排气气流出现相互干涉、倒灌的问题，直接影响发动机的排气效率、动力输出平顺性与尾气排放表现。从结构设计逻辑来看，整个构件分为两大安装对接段与汇流管路段：上端的三孔法兰为气缸盖侧安装面，三个等距排布的圆形通孔分别对应三个气缸的排气出口，法兰面上均匀布置的螺栓过孔用于和缸盖排气侧的安装位锁紧，设计时需要严格匹配缸盖排气口的中心距、孔位公差，同时保证法兰面的平面度要求，避免高温工况下出现密封失效、

　　废气泄漏的问题；下端的单法兰面为下游排气系统对接端，采用三角布置的螺栓孔位，和汇流主管路的轴线形成适配整车底盘布局的倾斜角度，规避周边车架、管线的安装干涉。汇流段采用三段弯曲支管逐步汇入主管路的结构，每段支管的弯曲曲率都经过气流走向校核，尽可能降低废气在管路内部的流动阻力，支管与主管路的衔接位置做了顺滑的圆弧过渡，避免直角转折造成的气流紊流、局部压损过大的问题，同时管壁厚度均匀，符合铸造工艺的拔模、壁厚均匀性要求，避免铸造过程中出现缩孔、冷隔等成型缺陷。在安装边界的考量上，整个构件的外轮廓尺寸需要适配发动机舱的预留安装空间，法兰面的伸出长度、管路的弯曲角度都要避开周边的发动机悬置、冷却管路、线束布局，

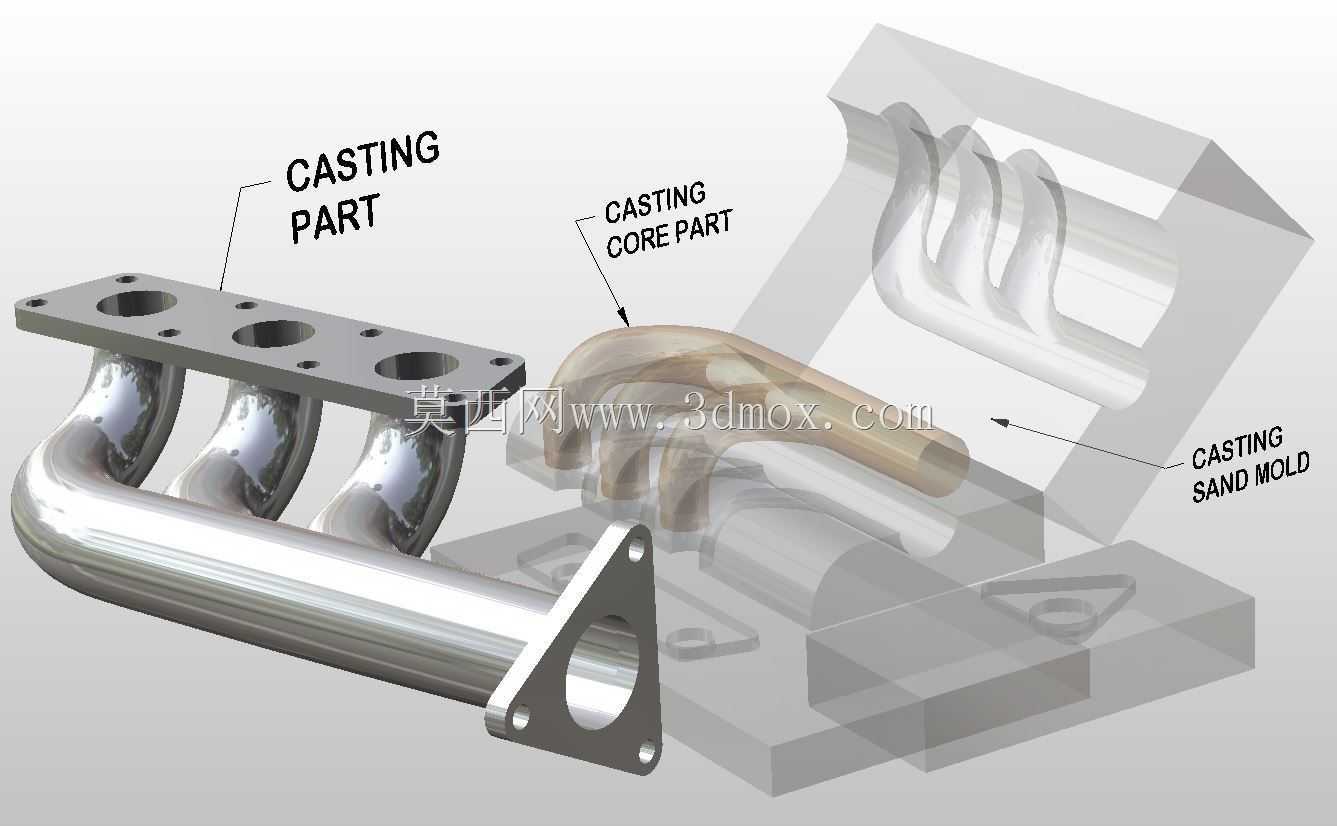

　　安装后和周边构件预留足够的热膨胀间隙，因为发动机工作时排气歧管的工作温度可达数百摄氏度，金属构件受热后会产生一定的热变形，足够的间隙可以避免热胀后和周边部件发生剐蹭、挤压。从铸造工艺实现的角度，整个构件的外形结构充分考虑了金属模铸造的脱模需求，所有侧凹结构都做了相应的拔模斜度设计，支管的内孔流道可以通过砂芯成型，法兰和管路的衔接位置做了圆角加强处理，既可以降低应力集中，也能避免铸造时的尖角位置出现浇不足、成型缺陷。实际装车应用中，这类铸造排气歧管相比焊接式管路，具备更好的结构整体性与高温抗变形能力，长期在高温交变热负荷工况下工作，不容易出现焊缝开裂、管路变形的问题，同时铸造工艺可以实现复杂流道的一体成型，更适合批量生产的配套需求。

　　设计过程中还需要考虑安装时的密封配合，两端法兰面的加工粗糙度、平面度都要满足密封垫片的压缩要求，螺栓孔的位置度公差控制在合理范围内，保证装配时螺栓可以顺利穿入，锁紧后法兰面受力均匀，不会出现局部压合不紧导致的漏气问题。另外，管路的流通截面经过匹配计算，三个支管的流通截面积总和与主管路的流通截面积形成合理的配比，既保证排气顺畅，也能利用排气脉冲效应提升气缸的扫气效率，帮助发动机在常用工况区间获得更好的充气效率，优化动力输出与燃油经济性。
