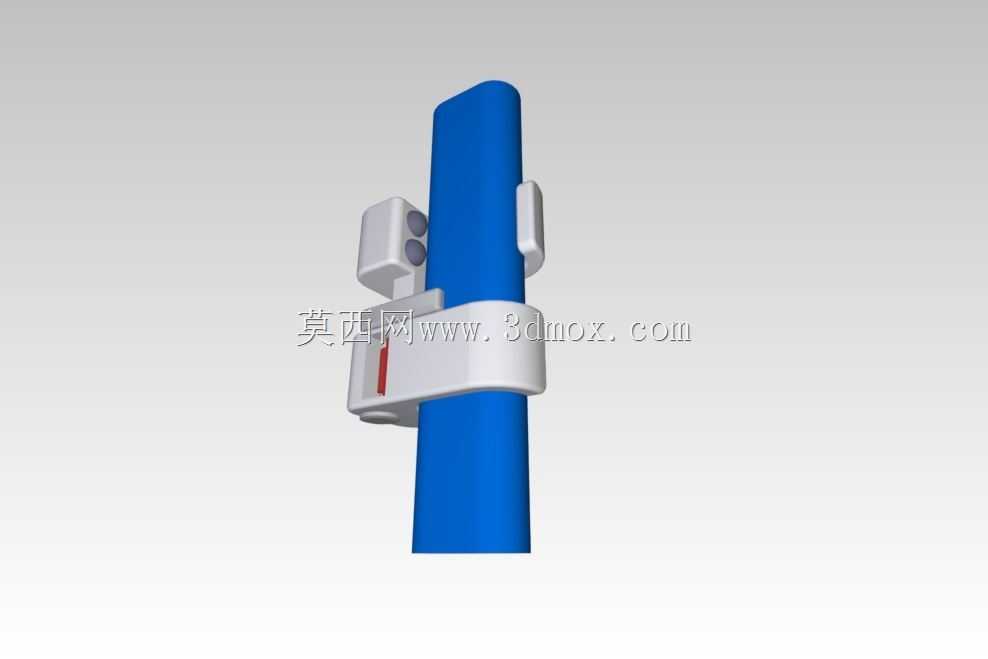

圆柱导轨快锁式扶手夹持固定装置

　　这款夹持装置主要应用于需要在圆柱导轨上快速固定扶手、临时作业支架、辅助定位工装的场景，常见于工业生产线旁的辅助工位搭建、医疗康复设备的扶手高度调节、物流周转设备的可拆式扶手安装、户外临时作业平台的护栏快速固定等工况，能够在不破坏导轨表面的前提下，实现无工具快速锁紧与释放，大幅降低工位调整的辅助作业时间。从结构功能来看，装置采用单侧凸轮驱动的锁紧逻辑，操作时仅需单手扳动驱动拨块，即可带动内部凸轮结构推动夹持钢球向导轨侧移动，通过钢球与导轨圆柱面的点接触挤压产生足够的静摩擦力，实现夹持位置的锁止；反向扳动拨块时，凸轮复位带动钢球退回容置槽，夹持力瞬间释放，整套锁紧与解锁动作可在一秒内完成，无需额外借助扳手、螺丝刀等工具，

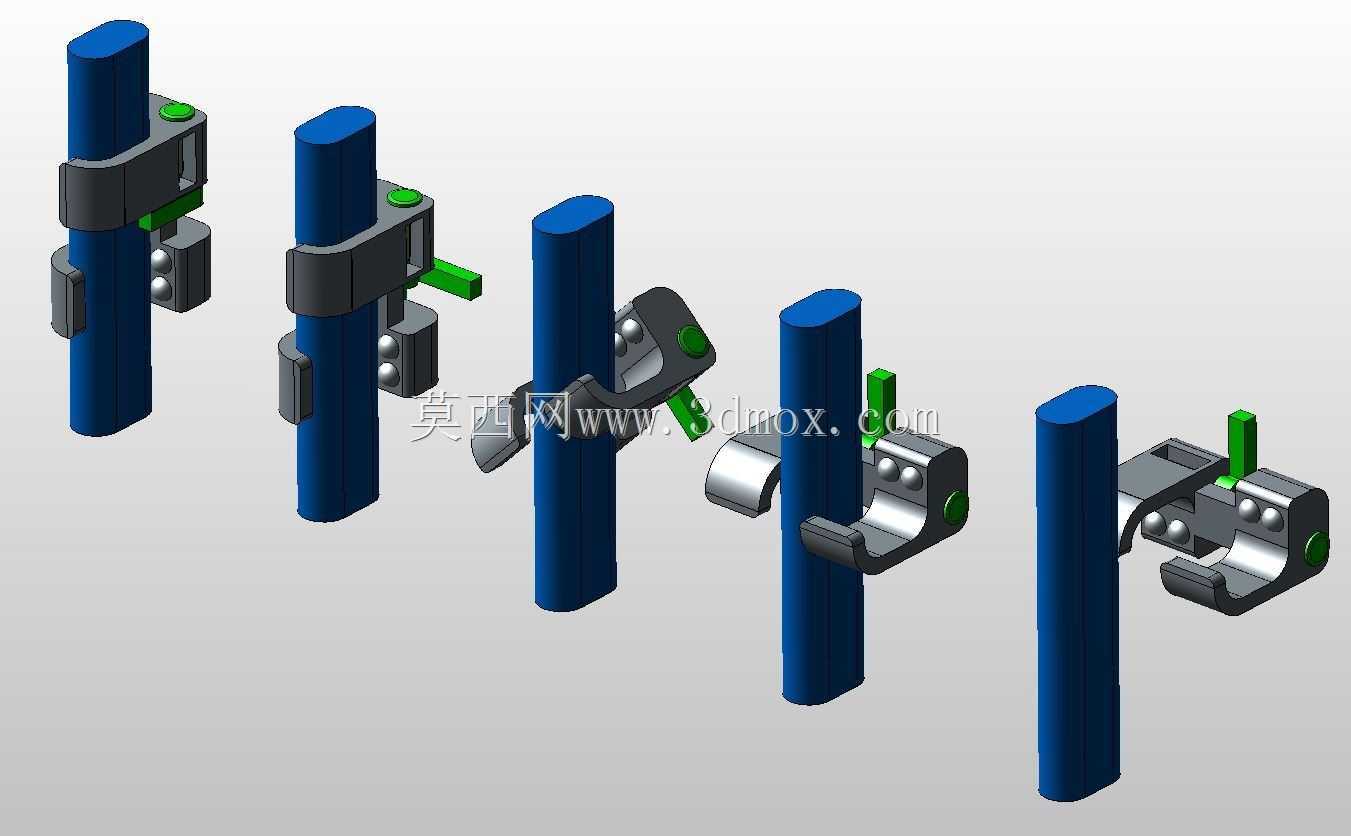

　　适配频繁调整位置的作业需求。设计过程中，首先明确了核心约束：适配标准直径的圆柱导轨，夹持后不能在导轨表面留下压痕或划伤，锁紧状态下需承受垂直于导轨方向的额定侧向载荷不出现滑移，同时整体结构要紧凑，不能超出扶手安装的空间边界。基于这些约束，结构上采用了分体式抱合基座，基座一侧设置两个对称布置的钢球容置孔，另一侧设置与导轨贴合的弧形定位面，安装时先将基座的弧形面贴靠在导轨圆柱面上，再将带凸轮驱动的锁止模块卡入基座的卡槽内，初始状态下钢球处于缩回位置，基座可沿导轨自由滑动调整位置，到位后扳动凸轮拨杆，凸轮的升程段推动顶杆将钢球向导轨方向顶出，钢球接触导轨表面后持续施加径向挤压力，依靠挤压力产生的摩擦力实现锁止，凸轮的升程曲线经过反复校核，

　　确保锁止位置处于凸轮的自锁角范围内，即便承受振动载荷也不会出现意外松脱。外形尺寸方面，装置沿导轨轴向的总长度控制在较短范围内，不会占用过多导轨安装空间，径向突出导轨外圆的尺寸经过优化，避免与周边的其他工装、操作人员衣物发生勾挂，安装边界上，装置仅能适配直径公差在h7范围内的光滑圆柱导轨，导轨表面不能有凸起的焊点、氧化皮或深度超过0.1mm的划痕，否则会影响钢球的接触状态，降低锁紧可靠性；基座上预留的扶手安装孔位采用标准间距设计，可直接适配常规规格的圆管扶手、方管扶手的安装，无需额外加工转接板。实际使用中，该装置相比传统的螺栓抱紧式夹具，操作效率提升数倍，且不会因为螺栓拧紧力矩不一致导致夹持力不稳定，

　　也不会出现螺栓长期使用后锈蚀无法拆卸的问题；相比弹簧销定位式的固定结构，它可以在导轨的任意轴向位置锁止，不受定位孔间距的限制，位置调整的灵活性更高。结构细节上，与导轨接触的弧形定位面做了圆角过渡处理，避免锐边划伤导轨表面，钢球采用轴承钢材质，表面硬度高，长期使用不会出现变形或磨损，凸轮驱动部件与基座之间设置了耐磨衬套，减少反复扳动带来的磨损，延长整体使用寿命；装置的所有外露部件都做了钝化处理，具备基础的防锈能力，可在常规车间环境下长期使用，若应用在潮湿或有腐蚀性的工况，可更换为不锈钢材质的零部件即可满足防护需求。在安装调试时，需要先将导轨表面的油污、铁屑清理干净，避免杂质进入钢球容置孔导致卡滞，初次锁止后可施加侧向力测试锁止可靠性，若出现滑移可微调凸轮的初始位置，确保钢球的顶出行程足够产生额定的夹持力；日常维护仅需定期清理装置表面的灰尘与积屑，在凸轮与顶杆的配合位置滴入少量润滑油即可，无需复杂的拆解保养。
