多铰接式机械连接承重支架结构

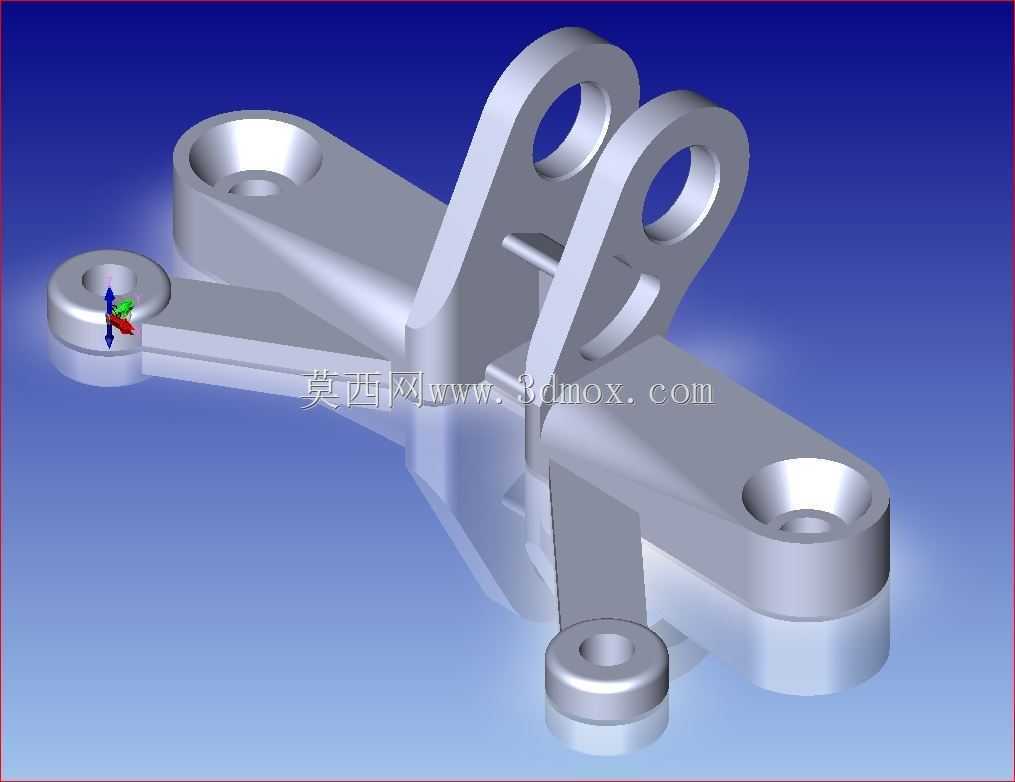

　　这类多铰接连接支架在工业传动、重载机械的连杆机构中应用十分广泛，常见于工程机械的执行端联动结构、物流搬运设备的举升连接部位、自动化生产线的变位机构铰接点位，核心作用是在多自由度运动的构件之间传递载荷，同时约束非必要的运动自由度，保证联动过程中各构件的运动轨迹符合设计预期。从结构形态来看，该构件采用一体化锻压坯料加工的主体构型，避免了多件拼接带来的应力集中问题，主体延伸出的三个带孔铰接臂分别对应不同的运动副连接需求，其中两个平行布置的同轴铰接孔用于连接主动摆动构件，下方伸出的单耳铰接位用于连接随动支撑构件，端部的沉孔安装位则用于将整个支架固定在主体基座上，各铰接孔的轴线平行度公差控制在0.02mm以内，避免运动过程中出现卡滞、

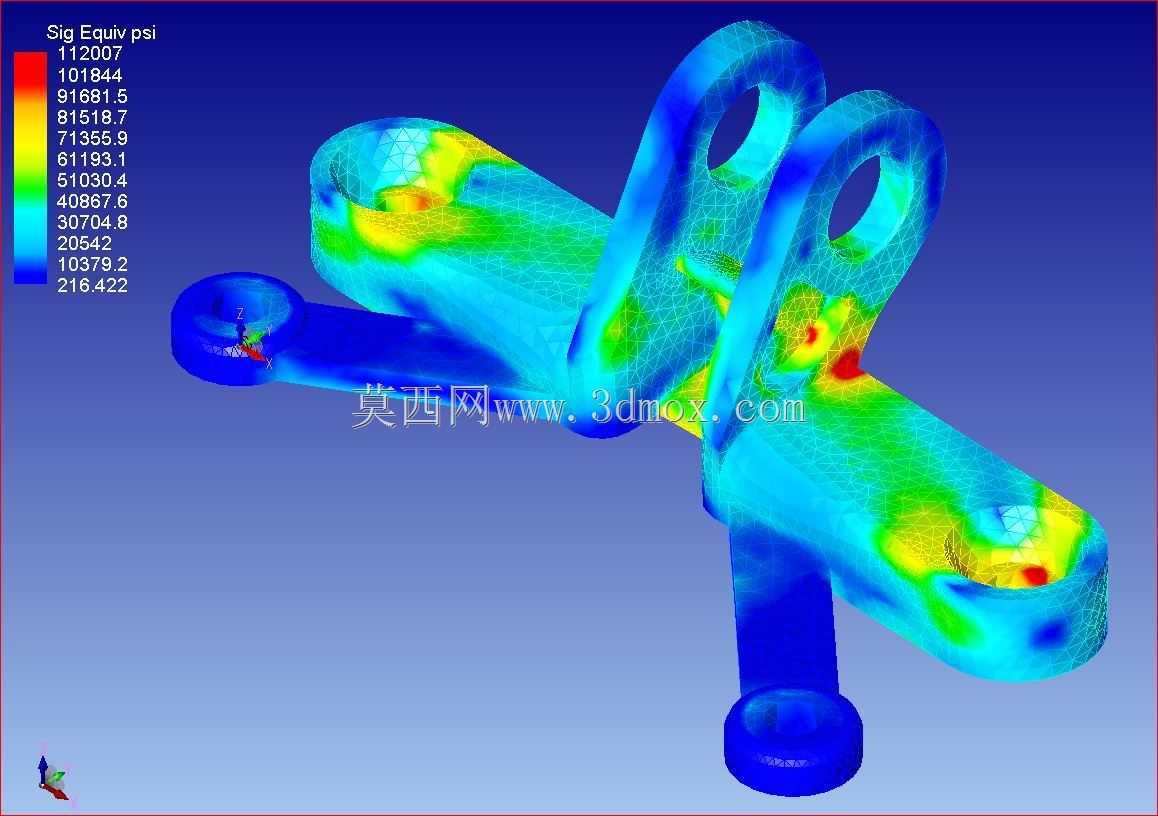

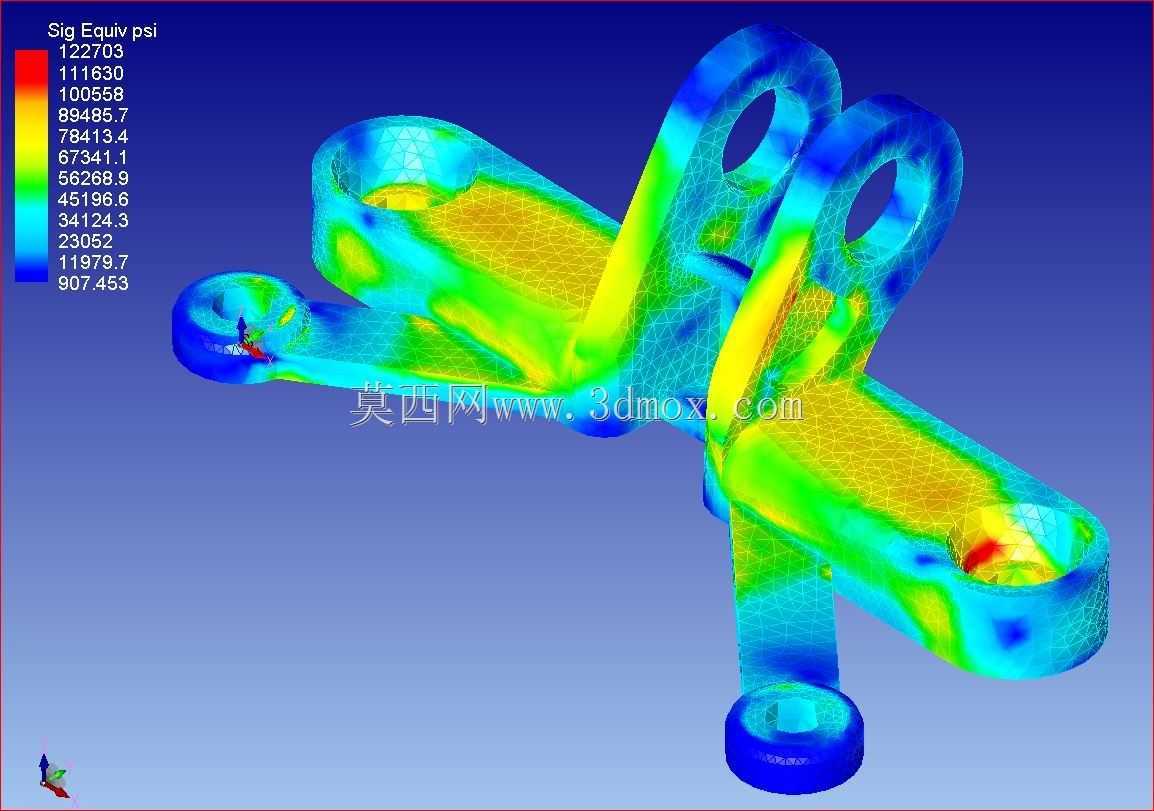

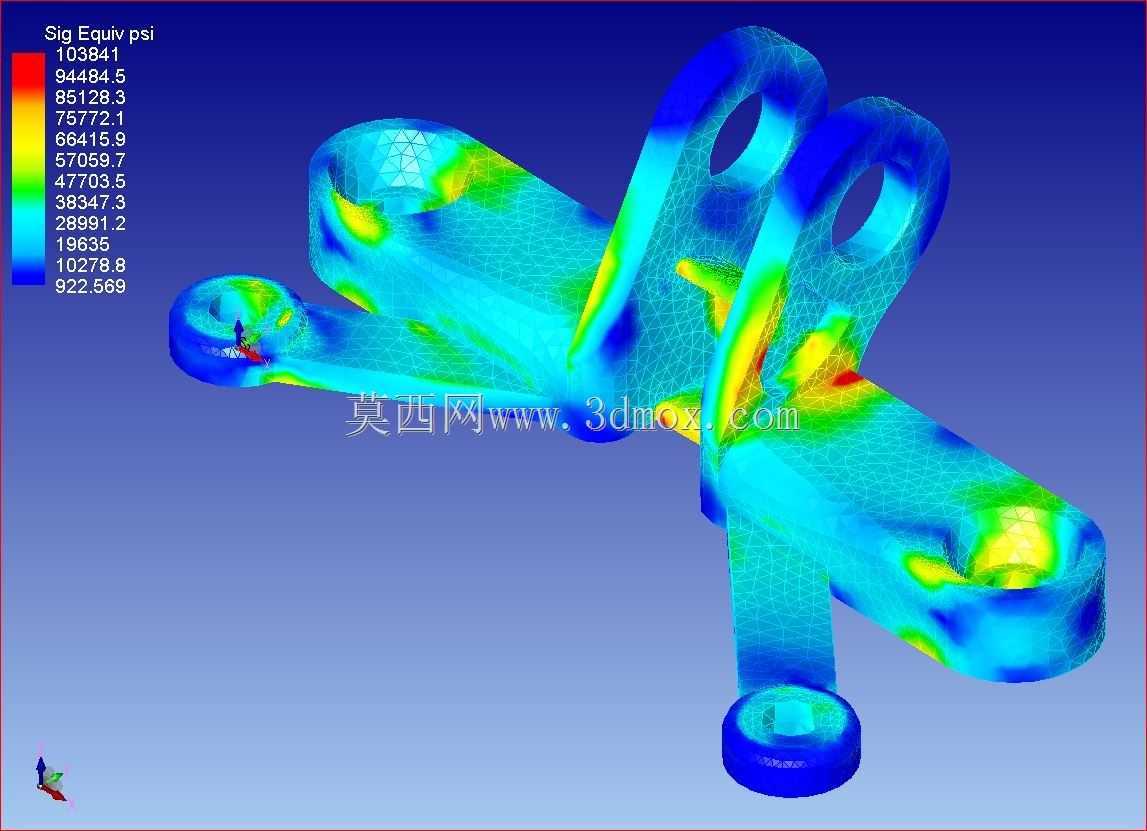

　　偏磨的问题。设计过程中首先需要核算各连接点位的载荷工况，举升工况下支架需要承受垂直方向的静载荷与启动瞬间的冲击载荷，因此在各臂的交接位置都做了大圆角过渡处理，圆角半径不小于臂厚的三分之一，有效分散应力集中系数，避免交变载荷下出现疲劳断裂。构件的安装边界需要匹配对应安装位的空间尺寸，主体沿长度方向的安装避让空间需要满足相邻构件摆动时的最小间隙要求，各铰接孔的孔径公差采用H7级精度，与配套的铰接销轴采用间隙配合，保证转动灵活的同时控制径向窜动量不超过0.1mm。从功能特性上看，该支架的多铰接点布局能够将单一方向的驱动输入转化为两个方向的联动输出，减少了单独设置传动构件的空间占用，整体结构紧凑，在有限的安装空间内实现了三个运动副的集成，

　　适合安装空间受限、对构件重量有严格要求的移动类机械设备。建模过程中需要重点关注各铰接孔的位置度公差，平行臂之间的开档尺寸需要匹配对应连接构件的厚度，预留0.5mm的装配间隙，同时要考虑润滑脂槽的预留位置，在铰接孔的内壁设计环形储油槽，保证长期运转过程中的润滑需求，减少销轴与孔壁的磨损。构件的材质通常选用40Cr调质处理，表面做发黑防锈处理，铰接孔内壁做高频淬火处理，硬度达到HRC45-50，提升耐磨性能，延长构件的使用寿命。在实际装配过程中，该支架的固定端沉孔需要匹配内六角圆柱头螺钉的安装尺寸，沉孔深度需要保证螺钉安装后头部不突出构件表面，避免运动过程中与相邻构件发生干涉，各铰接位装配时需要加装防尘密封圈，防止外界粉尘、

　　碎屑进入铰接缝隙，加剧运动副的磨损。这类铰接支架的运动校核需要覆盖整个行程的极限位置，验证在最大摆角状态下各臂之间不会发生结构干涉，同时核算极限载荷下的结构变形量，保证最大变形量不超过铰接孔配合间隙的三分之一，避免因结构变形导致销轴卡滞。
