正交啮合锥齿传动副结构设计

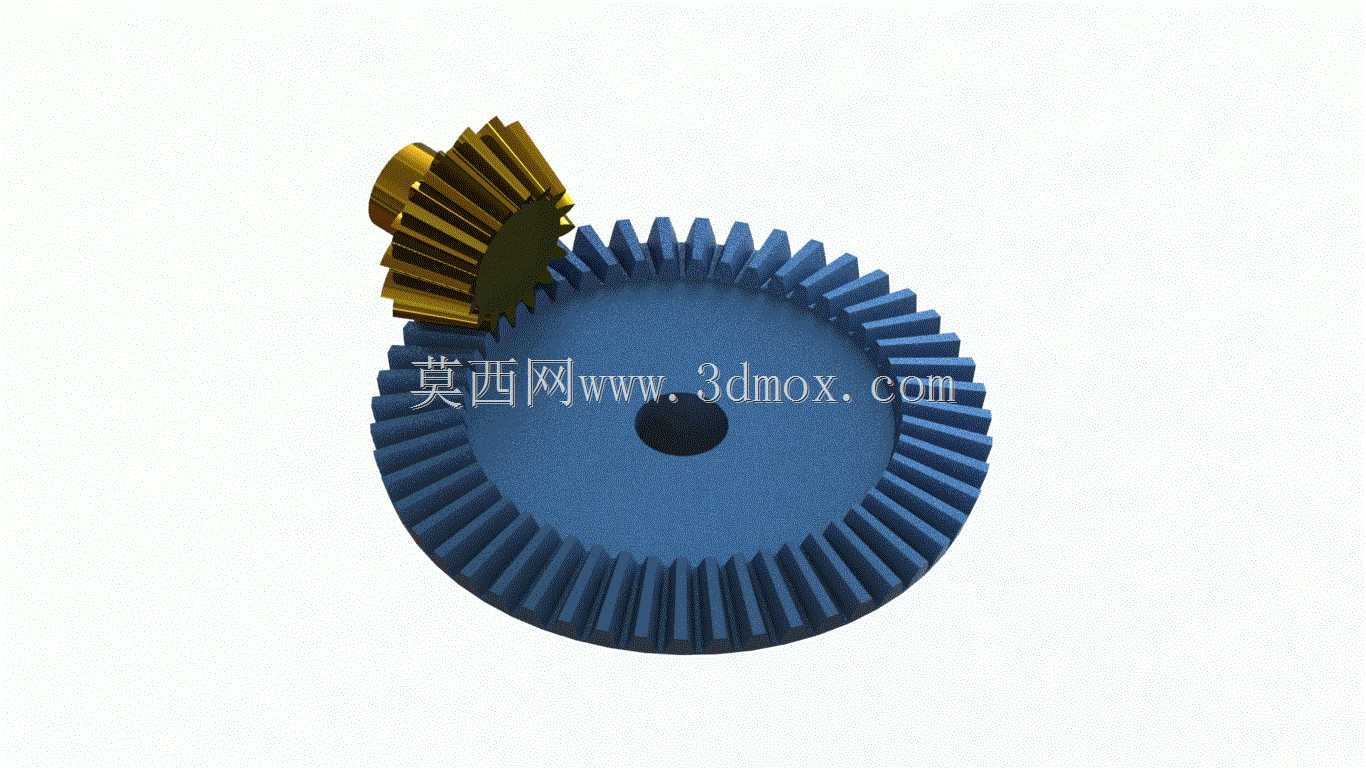

　　这套锥齿轮传动结构，核心解决的是相交轴之间的旋转动力传递需求，在各类需要改变动力传输方向的机械结构里应用十分普遍，从小型轻工设备的进给机构，到中型输送线的转角动力换向，再到专用设备的分动结构，都能见到这类啮合副的身影。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥面上，啮合时两轴的轴线呈固定夹角，这套结构采用的是机械领域最常用的90度正交布置，能直接将水平输入的动力转换为垂直方向输出，省去了额外的换向转接结构，让整体传动链路更紧凑。

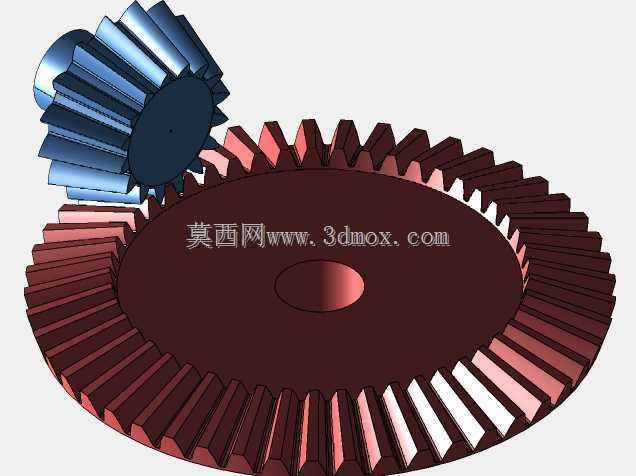

　　从实际使用场景来看，这类锥齿传动副常被布置在设备的动力转角位置，比如包装设备的工位转台驱动、小型农机的行走分动结构、机床附件的分度传动端，都依赖这类结构实现稳定的换向传动。设计这套结构时，首先要明确的是啮合副的安装边界：大端锥齿轮的中心定位孔为标准光孔结构，可直接与输出轴通过键连接实现周向固定，齿轮背面的端面可作为轴向定位的基准面，与轴承端盖或者轴肩贴合，保证运行时不会出现轴向窜动；小锥齿轮的轴段为一体化设计，可直接通过两端轴承支撑在安装座上，两齿轮的锥顶必须重合于两轴线的交点，这是保证轮齿全齿面啮合、避免偏载磨损的核心要点，建模时已经将两齿轮的安装距、节锥角、齿顶锥角等参数做了匹配，装配后啮合间隙控制在合理范围，既不会因为间隙过大出现传动冲击，也不会因为间隙过小出现卡滞、磨损加剧的问题。

　　功能特性上，这套锥齿轮副采用的是直齿锥齿结构，相比螺旋锥齿轮，直齿结构的加工难度更低，装配调整更简便，虽然传动时的平稳性略逊于螺旋齿结构，但在中低速、载荷平稳的传动场景下完全能满足使用需求，而且直齿锥齿轮不存在轴向力过大的问题，对支撑轴承的选型要求更低，能有效降低整体结构的成本。轮齿的齿形采用渐开线锥齿标准齿形，齿高从大端到小端逐渐收窄，啮合过程中轮齿从大端开始逐渐接触再平滑脱离，载荷传递均匀，不会出现应力集中在齿端的情况。大锥齿轮的轮盘部分做了等厚度设计，在保证轮齿支撑强度的前提下尽可能减轻自重，中心孔的尺寸适配常规的标准轴径，安装时不需要额外做改制，小锥齿轮的轮体与轴段过渡位置做了圆角处理，避免应力集中导致的轴段断裂问题。

　　设计思路上，这套结构优先考虑了通用场景的适配性，没有针对某一类特定设备做专属结构优化，保留了锥齿轮传动副的核心结构特征，不管是做原理验证的教学演示，还是做设备改型时的结构参考，或是直接套用参数做生产加工的基础模型，都能满足需求。建模过程中严格遵循锥齿轮的啮合原理，节锥、齿顶锥、齿根锥的锥度参数完全匹配，两齿轮的齿数比按照固定传动比设置，装配后做了干涉检查，轮齿在全啮合行程内不会出现齿面干涉，转动过程顺滑无卡滞。安装边界方面，大锥齿轮的外径、安装孔深度、齿面宽度，小锥齿轮的轴径、轮齿长度、安装距都做了标准化的参数设置，能适配多数常规传动舱体的安装空间，不需要对周边的支撑结构做大幅度修改就能直接装入。

　　在实际设备运行中，这类锥齿轮副的润滑方式也比较灵活，低速轻载场景下可以采用脂润滑，定期补充润滑脂就能保证长期运行，中速场景下可以采用油浴润滑，将大齿轮的下部浸入润滑油中，转动时带起的润滑油就能覆盖啮合齿面，实现持续润滑。需要注意的是，这类正交锥齿轮副的安装精度对使用寿命影响很大，装配时必须保证两轴的垂直度误差在允许范围内，同时调整好两齿轮的轴向位置，保证啮合接触斑位于齿面的中部位置，避免出现偏载导致的轮齿早期磨损、断齿等问题。这套模型的结构完全还原了实际加工生产的锥齿轮副的所有细节，没有做简化处理，不管是做结构受力分析，还是做装配工艺模拟，都能直接使用。
