带防滑握柄的多孔面橡胶敲击锤结构设计

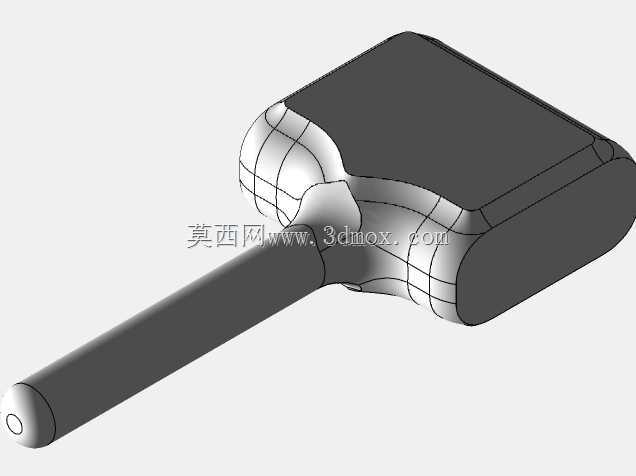

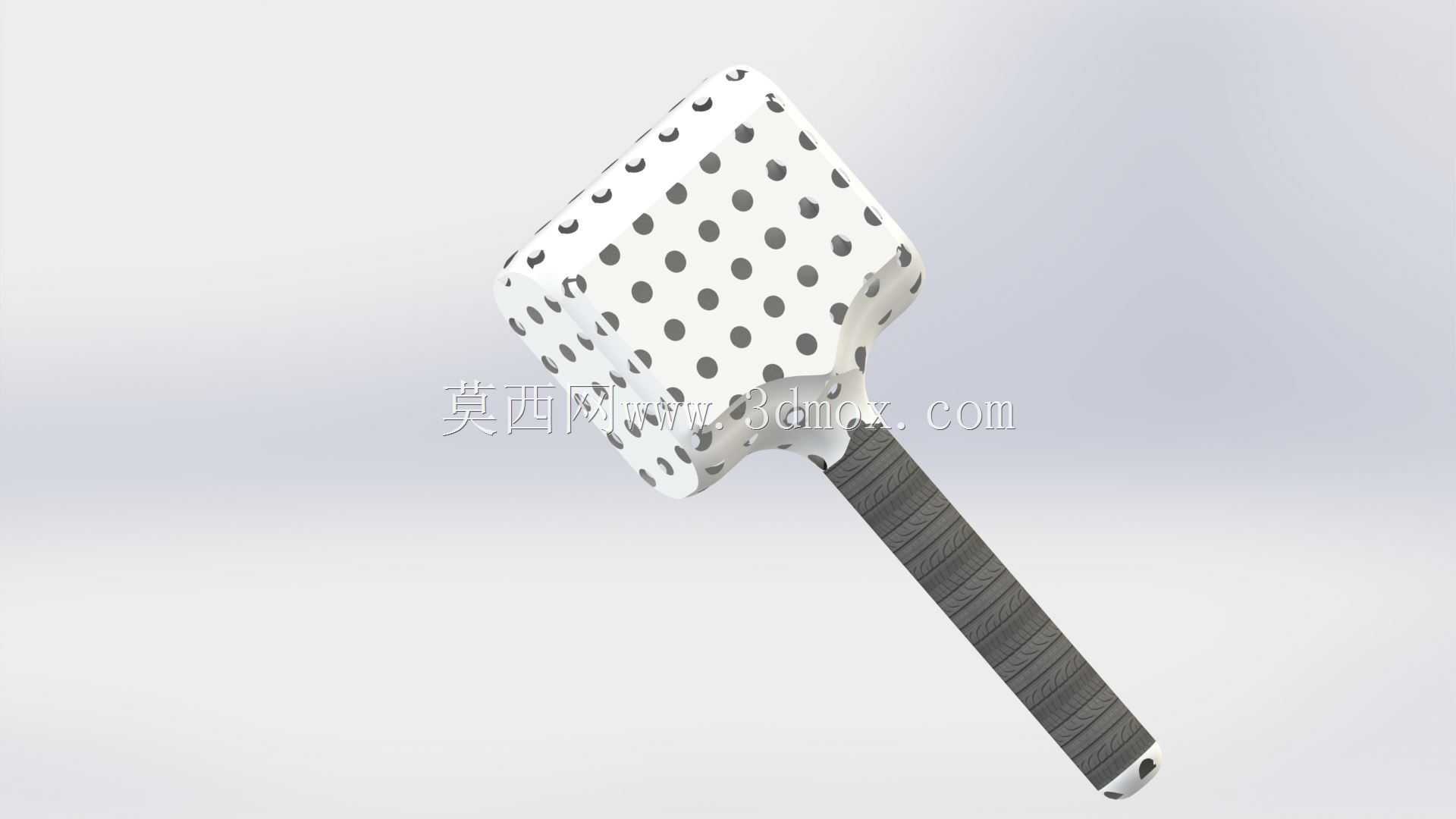

　　日常设备检修、钣金整形、瓷砖铺贴、家具组装这类作业场景里，硬面金属锤很容易在工件表面留下砸痕，甚至造成薄壁件变形、饰面崩裂，这时候带缓冲结构的橡胶敲击锤就成了刚需工具。这款橡胶锤的设计核心，首先围绕敲击缓冲需求做了锤头结构优化：锤头主体采用邵氏硬度65A左右的橡胶材质成型，表面规则排布的圆形凹孔并非装饰结构，而是通过非实心接触面的形变空间，进一步分散敲击瞬间的冲击力，避免单点压强过大损伤工件表面，同时凹孔结构还能在敲击时排出锤头与工件接触面之间的空气，减少敲击回弹、降低作业时的震手感。锤头与锤柄的连接部位做了内嵌式金属嵌件设计，橡胶外层完全包裹金属连接骨架，既避免金属连接部位外露刮蹭工件，也能保证长期敲击使用下锤头不会出现松脱、

　　掉头的问题，嵌件与锤柄采用过盈配合加横向销钉固定的双重连接结构，能承受偏载敲击时的侧向力矩，不会出现连接部位断裂的情况。锤柄部分采用带环形防滑纹路的硬质工程塑料材质，握柄直径设计为28mm，符合成年男性手掌抓握的人机工程尺寸，表面的环形凹槽纹路深度1.2mm，即使手上沾有油污、水渍，也能保证足够的握持摩擦力，避免挥锤时出现打滑脱手的风险；锤柄总长度设计为260mm，锤头部分长度110mm、宽度75mm、厚度60mm，整体重心落在锤头与锤柄连接点靠前20mm的位置，挥锤时能借助锤头自重获得足够的敲击力，不需要作业人员施加过大的手臂力量，长时间使用也不容易产生肌肉疲劳。从安装边界来看，这款橡胶锤不需要额外配套辅助配件，

　　出厂即为整体装配完成状态，可直接投入使用；日常存放时仅需注意避免长期处于阳光直射、高温油污环境，防止橡胶材质出现老化开裂、硬度变化的问题。在实际使用场景中，这款工具适配的作业范围很广：钣金作业中用来敲击整平薄钢板变形部位，不会在金属板面留下明显锤印；装修铺贴瓷砖时用来敲击调整瓷砖位置，不会造成瓷砖釉面崩边；家具组装时用来敲击实木构件做榫卯配合，不会砸坏木材表面饰面；设备检修时用来敲击拆卸配合较紧的塑料外壳、轻载轴承部件，也不会造成部件碎裂。设计过程中还针对锤头的橡胶配方做了适配调整，保证橡胶材质既有足够的硬度传递敲击力，又有合适的弹性实现缓冲，不会出现敲击时锤头过度形变、力传递效率过低的问题；同时锤头边缘做了R5的圆角过渡，

　　没有尖锐棱角，即使误碰到周边工件或者操作人员肢体，也不会造成磕碰划伤。锤柄的尾部做了直径32mm的挡边结构，抓握时能防止手从锤柄尾部滑出，挥锤过程中握持稳定性更好；整体重量控制在420g左右，兼顾了敲击力度需求和长时间使用的便携性，不管是高空作业随身携带，还是车间工位日常备用，都不会有过重的负担。不同于普通全实心橡胶锤，这款带凹孔结构的锤头在敲击硬质光滑表面时，不会因为真空吸附出现锤头粘在工件表面的情况，敲击动作的连贯性更好，作业效率也能得到提升。
