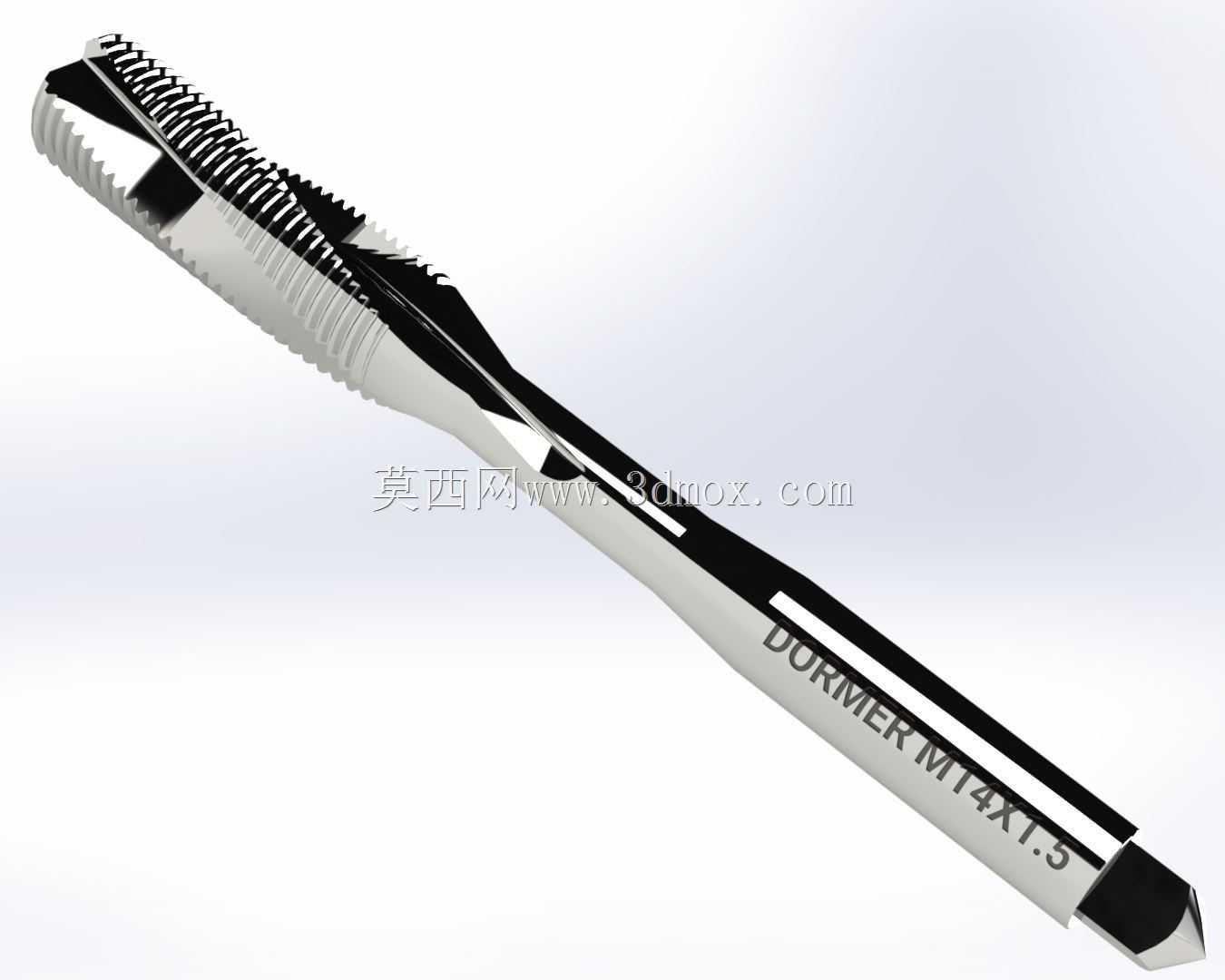

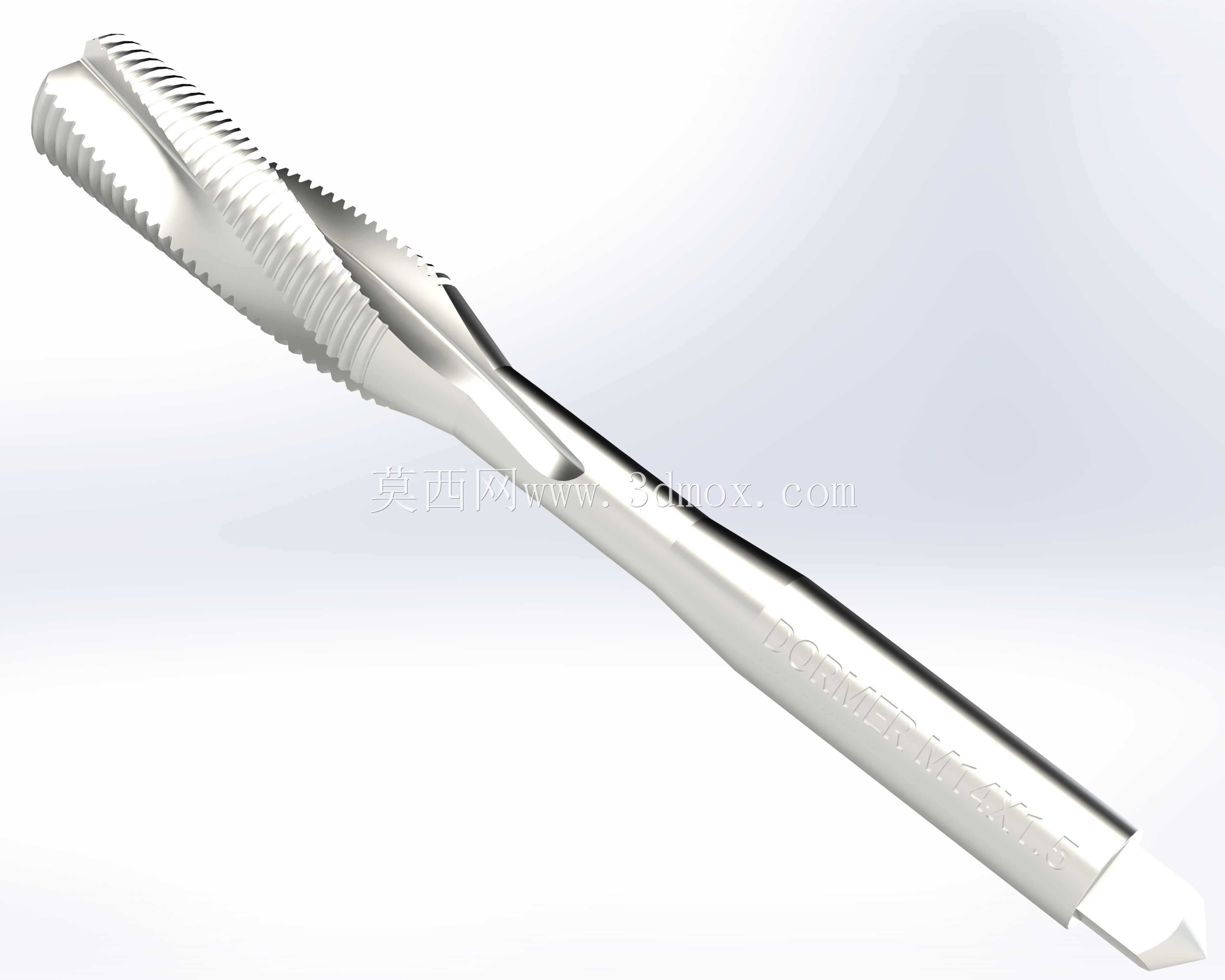

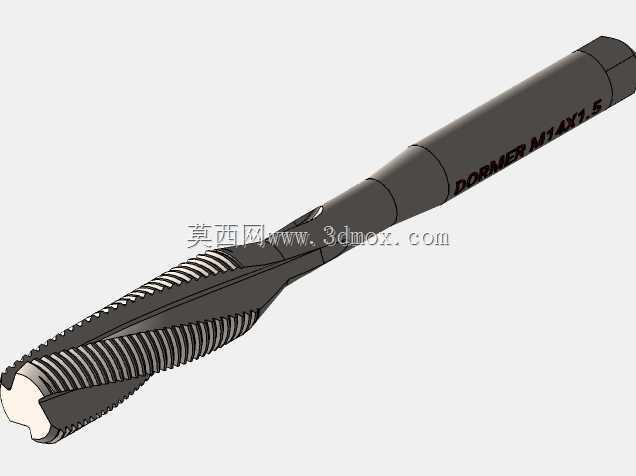

M14X1.5规格绞式分接头加工钻头

　　在中小规格内螺纹加工场景里，这类绞式分接头钻头常被用于有色金属、低碳钢类工件的一次成型加工，区别于传统先钻底孔再换丝锥攻丝的分步工序，该刀具将钻孔切削段与螺纹攻制段做了同轴一体化设计，能在一次进给行程内完成底孔钻削与M14X1.5细牙内螺纹的成型加工，大幅减少工序换刀的辅助时间，尤其适配流水线批量加工分接头类零件的工位需求。从实际加工适配性来看，该钻头的切削段做了分段式刃口设计，前端钻尖部分采用标准麻花钻的横刃修磨结构，钻尖顶角适配常规钢材加工的118度参数，能保证钻入工件时的定心精度，避免底孔偏斜导致后续螺纹牙型不均；紧邻钻尖后的过渡段做了刃带倒锥处理，能减少钻削过程中孔壁与刀具的摩擦阻力，降低加工发热带来的刀具磨损。

　　后端螺纹成型段采用螺旋槽设计，槽型螺旋角控制在30度左右，能在攻丝过程中顺畅将切屑向孔外排出，避免细牙螺纹加工时常见的切屑堵塞刮伤牙型的问题，同时螺纹段的中径尺寸严格匹配M14X1.5细牙螺纹的公差要求，加工出的螺纹无需二次回牙即可直接用于分接头的密封连接装配。从结构设计逻辑上，刀具的柄部采用等直径直柄结构，适配常规台钻、摇臂钻以及加工中心的弹簧夹头装夹，装夹夹持段长度预留足够的锁紧行程，能避免高速进给时出现刀具打滑窜动的问题；柄部与切削段之间做了应力卸荷槽过渡，能减少加工过程中切削抗力传递到柄部带来的应力集中，降低刀具断折的概率。在实际安装边界上，该刀具的总长度适配常规钻床的主轴行程范围，

　　无需额外加装加长套即可完成厚度在30mm以内工件的通孔螺纹加工，若加工盲孔螺纹，可通过调整进给行程控制螺纹有效深度，螺纹段前端的切入锥做了2-3牙的导向修磨，能保证螺纹起始端的顺滑导入，避免出现螺孔端部烂牙的问题。在日常设备维护场景中，这类刀具也常被用于维修现场的分接头螺纹修复作业，无需配套多支不同规格的钻头与丝锥，单支刀具即可完成现场的螺纹加工需求，减少维修工具的携带量；针对薄壁类管件的分接头加工，该刀具的一体式结构能避免分步加工时的二次定位误差，保证螺纹孔与管件外壁的垂直度，防止安装后出现接头渗漏的问题。刃口部分的后角做了差异化设计，钻削段后角略大于螺纹攻制段后角，既保证钻削时的刃口锋利度，又能保证螺纹段的刃口强度，避免加工较硬材质时出现崩刃问题；刀具的排屑槽表面做了抛光处理，能减少切屑与槽壁的粘附，尤其在加工塑性较强的铝材时，能有效避免积屑瘤的产生，保证加工出的螺纹表面粗糙度满足密封连接的要求。
