异形扁款清洁液塑料包装瓶结构设计

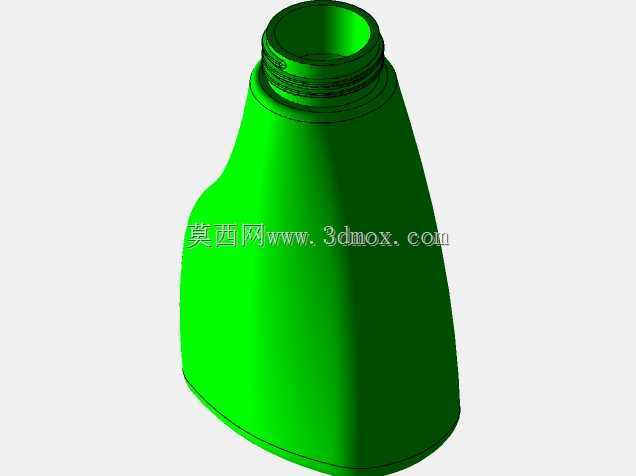

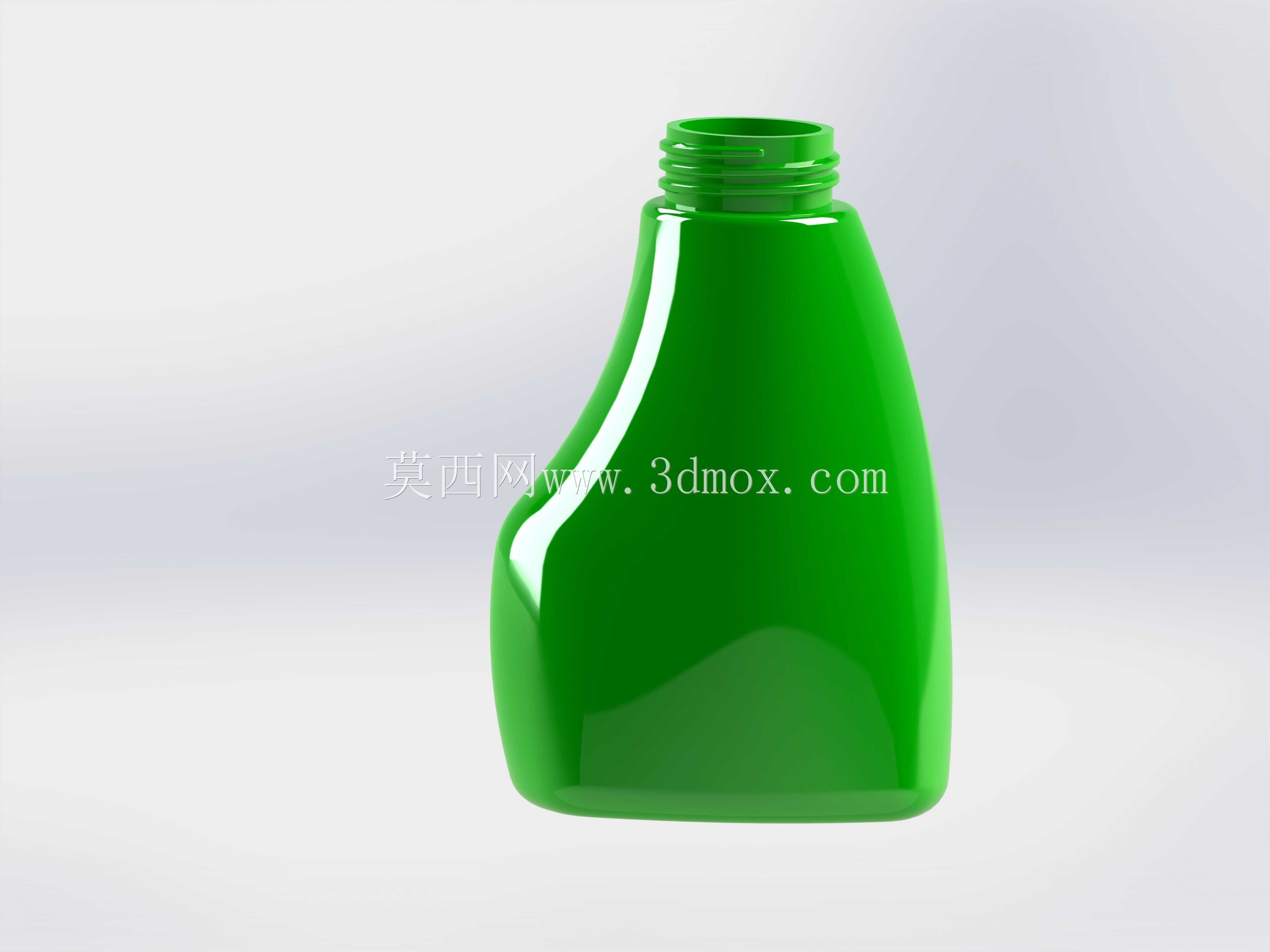

　　这款扁形异形塑料瓶主要面向日化清洁类产品的灌装使用场景，适配厨房重油污净、浴室洁厕液、家居多功能清洁剂等液态日化产品的终端包装需求，在商超货架陈列、家庭日常取用、物流堆码运输等多个环节都做了针对性的结构考量。从实际使用端来看，瓶身采用非对称的单侧收腰弧面设计，并非单纯为了外观差异化，核心是匹配人手握持时的虎口贴合度，当瓶内盛装液体重量达到满载状态时，握持位置的内凹弧面可以分散瓶身对手掌的压力，减少长时间持握喷洒时的手部酸胀感，相较于传统直筒圆瓶，这种异形结构在湿手状态下的防滑表现也更优，不容易从手中滑脱。瓶口采用标准的外螺纹结构，螺纹圈数设置为三圈半，这个参数是经过反复匹配通用螺纹盖、泡沫泵头、喷雾泵头的装配公差确定的，

　　既可以保证旋合后的密封性能，避免运输过程中液体渗漏，也不会因为螺纹啮合过长导致用户开盖时需要过多旋转圈数，兼顾密封可靠性与使用便捷性，瓶口的端面做了0.3mm的平位凸台，用来放置铝箔封口垫片，热封时可以保证垫片与瓶口端面完全贴合，不会出现局部密封不严的漏液问题。瓶身的底部做了内凹的球面支撑结构，边缘设置了1.2mm宽度的支撑环，这个结构一方面可以提升吹塑成型后瓶底的结构强度，当瓶身从1.2米高度自由跌落至硬质水泥地面时，支撑环可以先接触地面分散冲击力，避免瓶底直接开裂；另一方面内凹结构可以让瓶身放置在平面上时保持足够的稳定性，不会因为瓶身的异形结构出现放置歪斜的问题，同时在自动化灌装生产线上，

　　这个底部结构也能更好地匹配灌装线的定位卡槽，提升高速灌装时的对位准确率，减少卡瓶、倒瓶的生产故障。从壁厚分布的设计逻辑来看，瓶身的握持区域壁厚控制在0.8mm，瓶口螺纹区域壁厚提升至1.8mm，底部支撑环位置壁厚为1.5mm，这种差异化的壁厚设置是为了平衡材料成本与结构强度，握持区域需要一定的柔性，当用户挤压瓶身时可以顺利让内部液体流出，而瓶口和底部作为受力集中区域，更高的壁厚可以提升抗变形能力，避免螺纹滑牙、底部磕碰破损的问题。瓶身的正面预留了85mm*120mm的平整贴标区域，这个区域的表面做了细微的磨砂蚀纹处理，既可以提升标签粘贴后的附着力，避免标签在潮湿环境下起翘脱落，也不会因为表面过于光滑导致贴标时出现气泡偏移的问题，

　　适配自动化圆瓶贴标机的贴标作业要求，贴标位置的公差可以控制在±0.5mm以内，满足日化产品的外观品控要求。在物流堆码的适配性上，瓶身的肩部做了15度的斜度过渡，当多个装满液体的瓶子进行多层堆码时，上层瓶子的底部可以刚好卡在下层瓶子的肩部限位位置，不会出现堆码滑移的问题，堆码层数达到6层时，最下层瓶身的变形量控制在2%以内，不会出现瓶身压溃、漏液的情况。另外，瓶身的整体宽度设置为78mm，刚好匹配常规商超货架的层板间距与陈列槽位，单排陈列时的空间利用率比同容量圆瓶提升18%左右，异形的外观轮廓也能在一众同质化的圆瓶包装中形成视觉差异，提升终端陈列的辨识度。从吹塑成型的工艺角度考虑，瓶身的所有转角位置都做了R3以上的圆角过渡，避免出现尖锐的棱角导致吹塑时壁厚不均、应力集中的问题，成型后的瓶身不会出现局部透光发白、强度不足的缺陷，成型周期也可以控制在18秒以内，适配高速吹塑机的批量生产要求，降低单件产品的生产能耗与加工成本。
