按压式橡胶球气喇叭结构设计

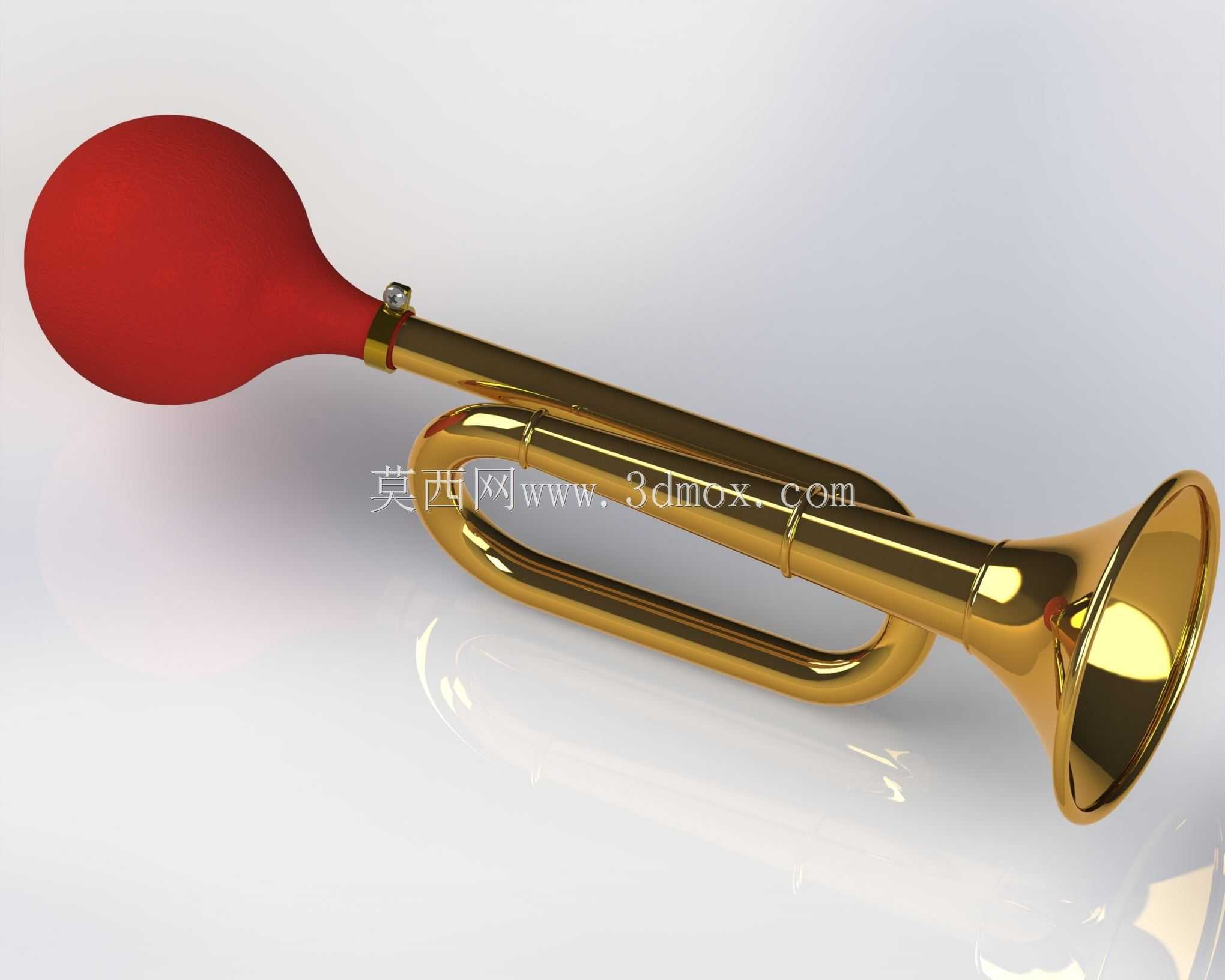

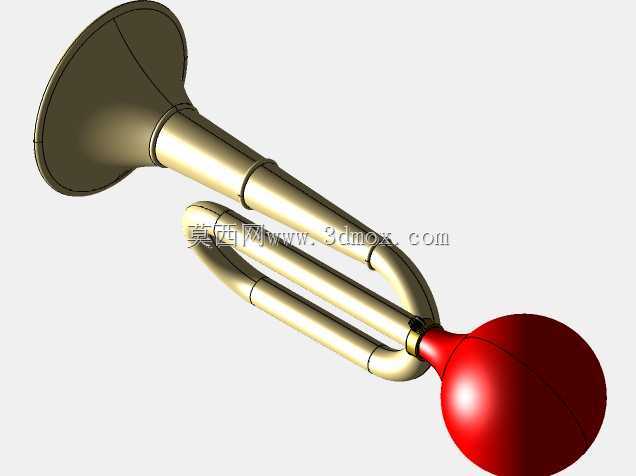

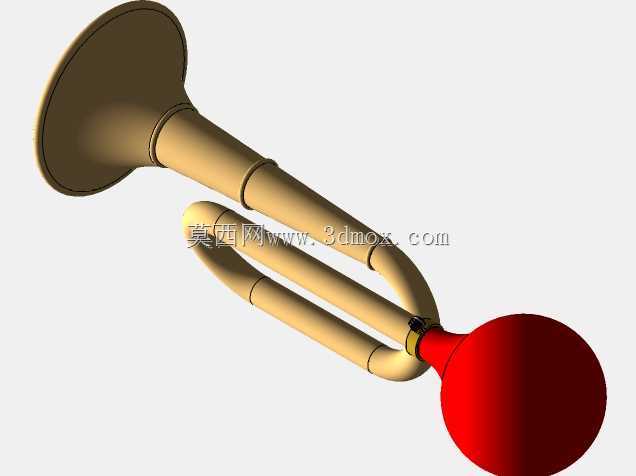

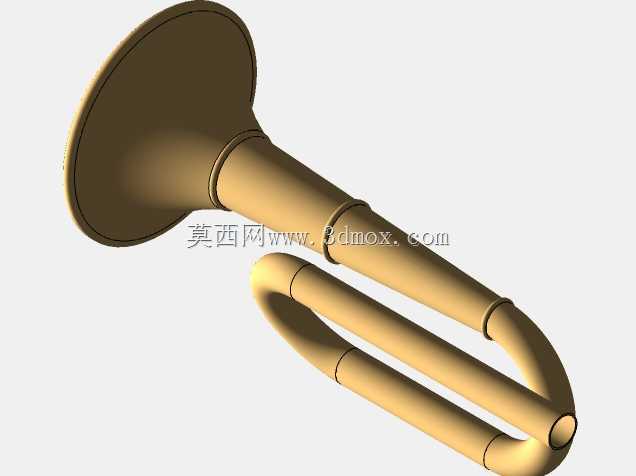

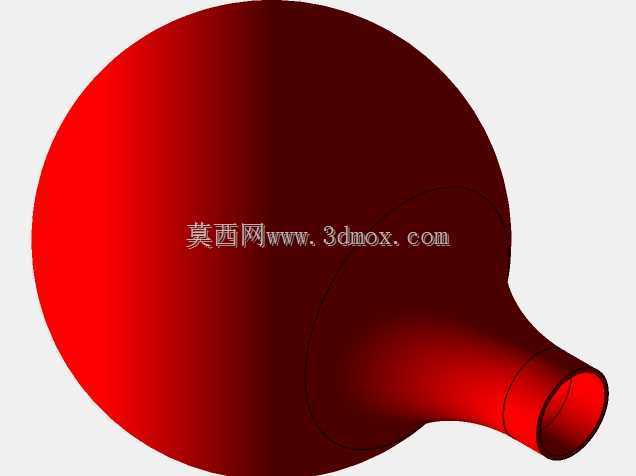

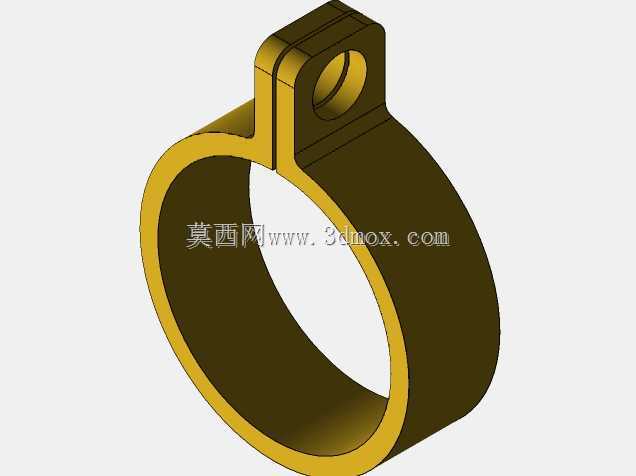

　　哪怕是没有经过专门培训的人员也能快速上手使用。从结构设计层面来看，整个产品分为三个核心功能段，最前端的红色橡胶气囊是动力发生单元，采用椭球形结构设计，这种形态的优势在于手掌按压时受力均匀，橡胶材质的回弹性可以保证每次按压后快速复位，气囊和金属管的连接位置做了金属箍紧结构，避免高压按压时出现漏气泄压的问题，连接部位的密封性能直接决定了发声的响度，如果密封间隙过大，按压时气流从连接缝隙溢出，管腔内的气压达不到振荡阈值，就会出现发声微弱甚至无法发声的问题。中间的弯曲金属管是气流传输与振荡的核心段，采用黄铜材质一体弯折成型，管腔内壁做了光滑处理，减少气流在管内传输的阻力，弯折的弧度经过反复调校，既可以缩短整个产品的轴向长度，这类按压式气喇叭的应用场景覆盖范围很广，早年在非机动车、小型船舶上作为近距离警示信号装置使用，也会在体育赛事、活动现场作为简易信号提示器具，部分老式消防应急装备、工地临时警示场景中也能见到它的身影，不需要外接电源或者复杂气源，靠手动按压就能产生足够分贝的提示音，在无供电的野外作业、临时活动场景里实用性很强。它的发声逻辑完全靠气流驱动，橡胶气囊被按压时内部空气被快速压缩，顺着连接的金属管腔冲入号身扩音结构，气流在弯曲的管腔内形成振荡，通过喇叭口的扩音结构把声音放大扩散，松开气囊的时候，外部空气通过气囊根部的单向阀结构回流到气囊内部，为下一次按压做好准备，整个过程不需要额外的动力输入，操作门槛极低，

　　让手持操作时更顺手，又能让气流在管内形成足够长度的振荡路径，保证发出的声音有足够的穿透力，管身的分段连接位置做了过盈配合密封，避免管段衔接处漏气。末端的喇叭扩音口采用渐扩式结构，从管腔末端开始直径逐步放大，这种结构可以把管内振荡的气流声波逐步扩散出去，提升声音的传播距离，扩音口的边缘做了卷边处理，既可以提升端口的结构强度，避免日常使用中磕碰造成端口变形影响发声效果，也能避免锋利的端口划伤操作人员。在做三维建模的时候，首先要确认各个部件的装配边界，橡胶气囊和金属管的配合段要预留足够的箍紧安装量，金属管的弯折半径不能过小，否则实际加工时会出现管腔瘪陷的问题，直接堵死气流通路，一般弯折半径控制在管外径的3倍以上，

　　才能保证弯折后管腔内壁保持通畅。整个产品的手持部位重心落在金属管弯折段的中心位置，握持时手腕不需要额外调整角度就能自然按压前端的橡胶气囊，长时间操作也不容易产生疲劳感。安装层面，这类手持气喇叭不需要复杂的固定结构，部分需要固定安装的场景，可以在金属管的平直段加装卡箍支架，固定在车把、墙面或者设备机架上，安装时要注意橡胶气囊的按压行程不能被周边结构遮挡，预留出至少三分之二的气囊按压空间，保证按压时能把气囊内的空气充分压出，获得足够的发声响度。另外在设计时要考虑不同使用环境的耐受性能，黄铜材质的管身具备不错的防锈能力，在潮湿的户外环境下也不容易生锈堵塞管腔，橡胶气囊采用耐老化的橡胶配方，避免长期日晒后出现开裂漏气的问题，

　　单向阀的结构要做的足够简单可靠，采用薄橡胶片作为单向密封件，结构简单故障率低，哪怕出现密封失效的问题，更换成本也极低。从实际使用的反馈来看，这类气喇叭的故障点大多集中在气囊和金属管的连接部位松动漏气、单向阀橡胶片老化失效、管腔被异物堵塞这几个位置，在建模阶段就要对这些易损部位的结构做优化，比如连接部位增加环形密封槽，提升箍紧后的密封可靠性，单向阀的安装位置设计成可拆解结构，方便后期更换密封件，喇叭口的端口预留防护网安装位，避免大颗粒杂物进入管腔造成堵塞。整个产品的结构没有复杂的传动或者电子部件，所有零件都可以通过常规的冲压、弯折、橡胶硫化工艺加工完成，量产成本很低，适合大规模推广使用，在做结构校验的时候，要重点模拟按压气囊时的气流走向，确认管腔内的气压变化是否能够达到发声所需的压力值，调整管身的长度和弯折角度，匹配最合适的振荡频率，让发出的声音既有足够的传播距离，又不会过于尖锐刺耳，避免对操作人员的听力造成损伤。
