可调式重型管钳结构设计方案

　　在民用给排水施工、工业管路安装、油气输送管线运维、消防管道布设等场景中，管钳是管路作业环节无法替代的手动夹持类工具，其核心作用是通过钳口的咬合结构对圆形金属管材、管路接头、管件螺纹副施加可控扭矩，完成管件的旋紧、拆卸、对位调整等操作，相比普通活动扳手，管钳的钳口带锯齿形咬合齿，可在圆形管件表面形成足够的静摩擦力，避免施力过程中打滑损伤管件表面镀层或造成施力偏移。

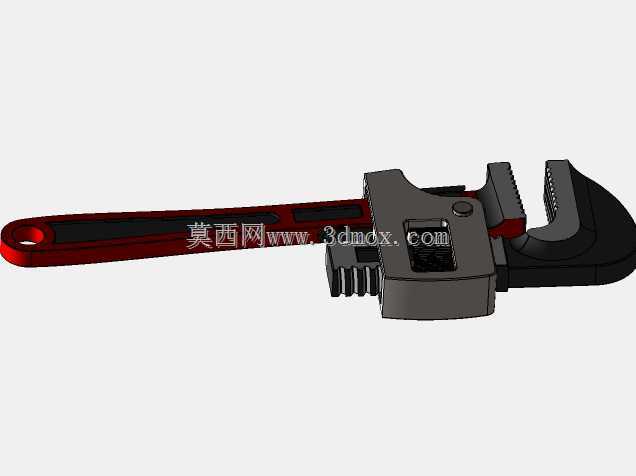

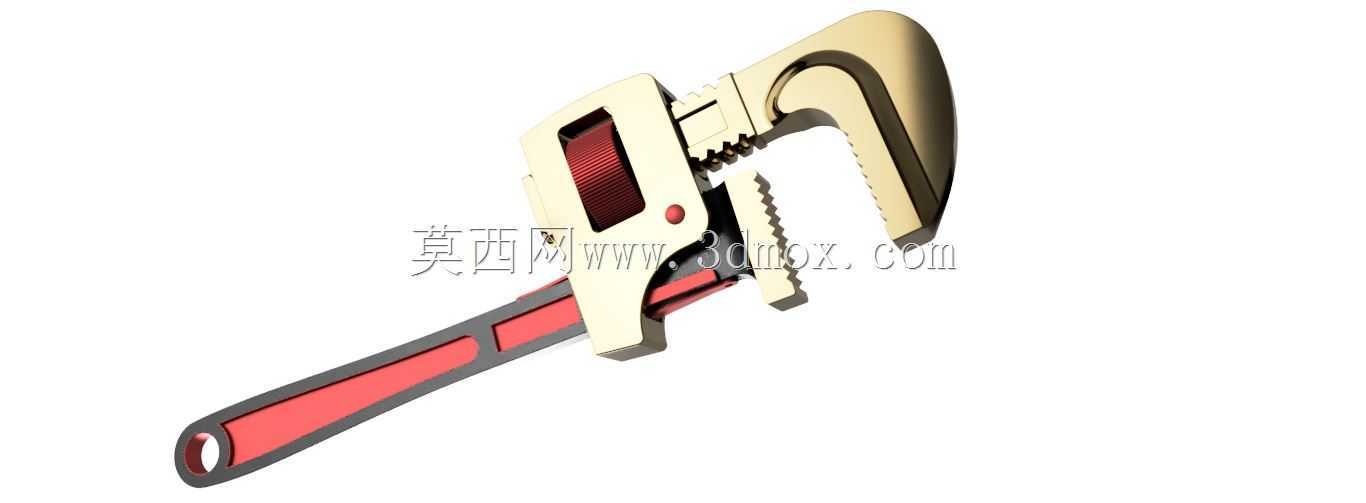

　　这款管钳的设计围绕大扭矩输出、防滑操作、长寿命使用三个核心目标展开，整体结构分为固定钳体、活动钳头、调节螺母、手柄包覆层四个核心部分。固定钳体与长手柄采用一体化锻造结构，材质选用高碳铬轴承钢，整体经过调质处理后硬度达到HRC42-48，既保证大扭矩施力时钳体不会发生塑性变形，也避免硬度过高导致钳体受冲击时脆裂。活动钳头与固定钳体的配合采用燕尾槽导向结构，配合间隙控制在0.02-0.05mm之间，既保证活动钳头可沿钳体顺畅滑动调整开口量，也避免间隙过大导致夹持管件时钳头晃动，造成咬合齿偏磨。调节机构采用梯形螺纹副，螺距设计为2.5mm，转动调节螺母时可快速调整钳口开口尺寸，最大开口量适配直径60mm以内的圆形管材，覆盖常规家装、工业场景中绝大多数镀锌管、无缝钢管、PPR衬塑钢管的夹持需求；梯形螺纹的牙型角为30°，具备良好的自锁性能，夹持管件施力过程中活动钳头不会受反向力作用回退，保证夹持稳定性。

　　钳口咬合齿采用斜齿设计，齿尖朝向手柄施力方向，齿高1.2mm，齿部经过高频淬火处理硬度达到HRC55-60，咬合时齿尖可轻微嵌入管件表面氧化层，在不造成管件过度损伤的前提下提供足够的咬合摩擦力，相比平口钳口，斜齿结构在正向施力时可自动产生向钳口内部的锁紧分力，施力越大咬合越紧，有效避免打滑。手柄部分采用 ergonomic 弧度设计，整体长度为350mm，根据杠杆力矩原理，该长度下普通人手部施加20kgf的握力即可在钳口位置输出最大180N·m的扭矩，满足DN50及以下规格管材螺纹连接的扭矩要求，无需额外加接延长杆造成钳体过载损坏；手柄握持区域包覆双色橡塑防滑层，红色区域为高摩擦系数的丁腈橡胶材质，表面做网格状防滑纹理，黑色区域为硬质PP材质作为结构支撑，包覆层与金属手柄之间通过注塑嵌合固定，长期握持施力不会出现松脱转动，即使手部沾有油污、水渍也能保证足够的握持摩擦力，避免操作时脱手。

　　设计过程中对钳体的受力薄弱点做了针对性加强，固定钳头与手柄衔接的拐角位置做了R15的圆弧过渡，避免直角结构造成应力集中，通过有限元受力分析，在最大输出扭矩工况下，该位置的最大应力为320MPa，低于材料的屈服强度，安全系数达到1.8以上，满足手动工具的重载使用要求。活动钳头的尾部设置有限位挡块，当钳口调整到最大开口位置时，挡块会与固定钳体的导向槽端部接触，避免调节过度导致活动钳头从钳体上脱落。钳头顶端的开口做了15°的外张角度，在狭窄空间操作时，可快速将钳口卡入管件侧面，无需从管件端部套入，适配管路密集排布场景下的操作需求。

　　从安装边界来看，这款管钳的整体宽度在钳口闭合状态下为85mm，活动钳头的最大外伸长度为70mm，在贴近墙面、管沟侧壁等受限空间操作时，所需的最小操作回转半径为200mm，可适配多数家装厨卫、工业管廊的狭窄作业空间。钳体表面整体做了喷塑处理，相比传统的发黑处理，喷塑层的耐锈蚀能力提升40%以上，在潮湿的管沟、户外雨天作业场景下，短期不会出现表面锈蚀问题，延长工具的存放和使用寿命。咬合齿的磨损极限设计为齿高剩余0.5mm，当齿部磨损到该阈值时需及时更换钳头或整体报废，避免咬合不足打滑造成操作安全隐患。日常维护时，仅需定期在调节螺纹副、导向燕尾槽位置涂抹少量锂基润滑脂，即可保证调节机构的操作顺畅性，避免锈死导致开口无法调整。
