CPU供电SMPS钣金机箱结构设计

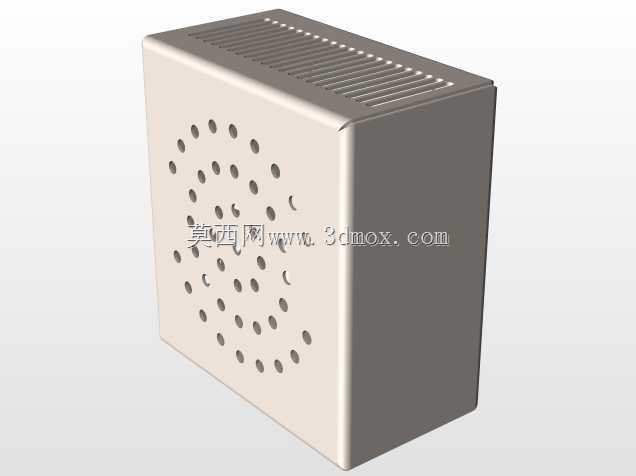

　　在工业控制板卡、嵌入式计算设备的硬件集成环节，CPU配套SMPS供电单元的外壳防护结构，直接决定了供电模块运行稳定性与整机装配适配性。这套钣金结构件的设计，完全围绕开关电源模块的实际运行需求展开，首先要解决的是密闭空间内的功率器件散热问题——顶部区域采用阵列式长条通风冲裁孔，孔位排布避开内部功率管、变压器的安装投影区，既保证冷热空气形成上下对流通道，又不会因为开孔降低结构整体的抗形变能力，避免设备运输、安装过程中外壳受压挤压内部PCB板造成器件虚焊。

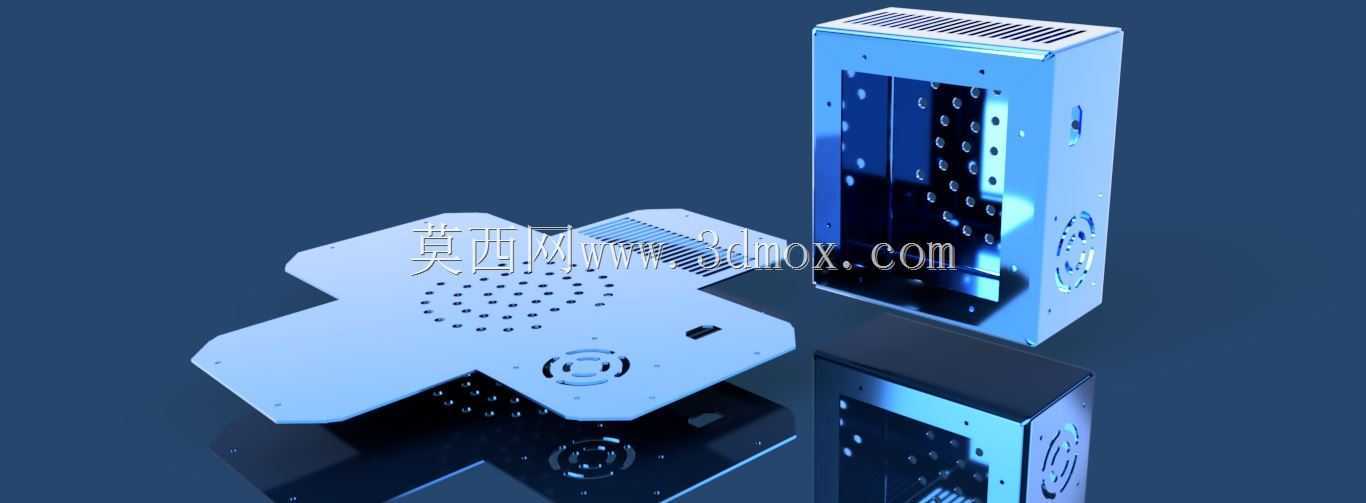

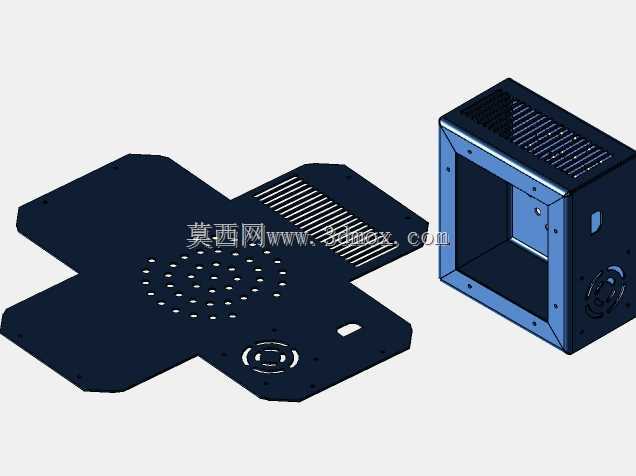

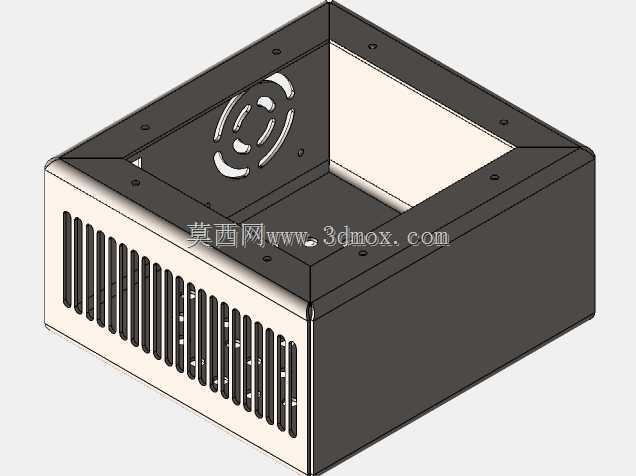

　　从结构拆分来看，整套外壳分为主框体与十字形安装盖板两个核心部件，主框体采用1.2mm冷轧钢板一体折弯成型，折弯处预留0.2mm的材料回弹补偿量，保证折弯后相邻面的垂直度控制在0.1mm以内，框体侧壁预留多组不同规格的安装孔：其中直径3.2mm的通孔用于内部PCB板的铜柱固定，孔位公差严格控制在±0.05mm，和PCB板上的安装孔完全对位，避免装配时出现铜柱歪斜、板卡受力不均的问题；侧壁的长圆形腰孔则用于整模块在设备机箱内的壁挂固定，腰孔长度预留3mm的安装调节余量，抵消机柜安装梁的加工误差，降低现场装配的对位难度。框体侧面还预留了散热风扇的安装位，匹配40mm规格轴流风扇的固定孔距，当供电模块输出功率超过150W时，可直接加装风扇实现主动散热，不需要额外修改外壳结构。

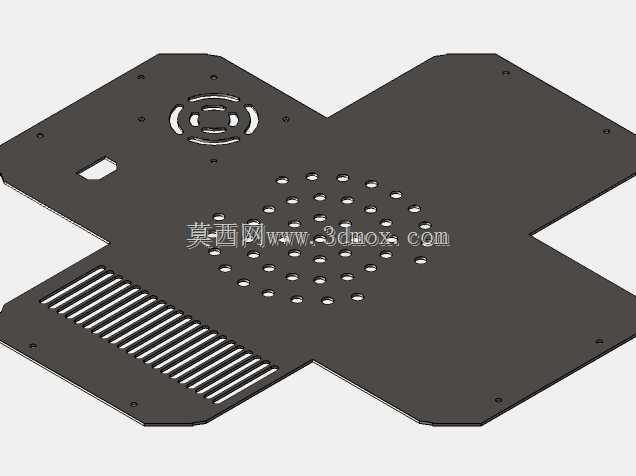

　　十字形盖板作为模块的底部承托与安装对接部件，同样采用钣金冲压成型，表面的圆形阵列小孔一方面辅助底部散热，另一方面可作为内部走线的扎带固定位，方便工程师整理模块内部的输入输出线材，避免线材杂乱堆积遮挡散热通道、触碰功率器件散热片造成绝缘隐患。盖板中心的圆形避让位，对应供电模块输出端的接线端子区域，保证接线操作时不需要完全拆下盖板，仅拧开侧边固定螺丝即可露出接线位，提升现场接线与后期维护的效率。盖板边缘采用90度折弯翻边结构，翻边高度5mm，和主框体的底部折边形成嵌套配合，装配时不需要额外治具即可快速对位，拧紧4颗M3固定螺丝即可完成整机组装，装配间隙控制在0.1mm以内，不会出现盖板错位、缝隙不均的问题。

　　在安装边界的设计上，整模块的外部尺寸完全匹配标准1U机架式设备的内部安装空间，宽度方向控制在98mm以内，可并排安装两组模块实现冗余供电；深度方向预留10mm的线材弯折空间，保证输入输出线材在模块安装到位后不会被过度挤压，避免线材绝缘层破损造成短路风险。外壳的所有外露边缘都做了压毛边处理，折弯内角做R0.5mm的圆角过渡，避免装配、维护过程中锋利的钣金边缘割伤操作人员，也防止刮伤相邻设备的线材与板卡表面。表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，既提升外壳的防锈抗腐蚀能力，也能起到一定的电磁屏蔽作用，降低开关电源工作时的电磁辐射对CPU单元的信号干扰，保证计算设备运行时不会出现因为电源电磁干扰导致的运算错误、通讯丢包问题。

　　实际应用场景中，这类钣金结构件不仅可用于常规工业计算机的CPU供电模块防护，也可适配嵌入式工控机、边缘计算网关、机器视觉控制器等设备的内置SMPS单元安装，结构设计上预留的多组备用安装孔，可兼容不同尺寸规格的通用开关电源PCB板，不需要重新开模即可快速适配不同功率等级的供电模块，大幅缩短硬件集成的结构开发周期。在结构强度验证环节，主框体的侧面可承受10kg的静压力不会出现永久形变，完全满足工业设备运输、安装过程中的抗冲击要求，顶部的通风孔条宽度控制在2mm以内，可防止直径超过2mm的金属杂物掉入模块内部造成短路故障，符合工业电气设备的安全防护要求。
