高精度游标卡尺测量工具三维结构设计

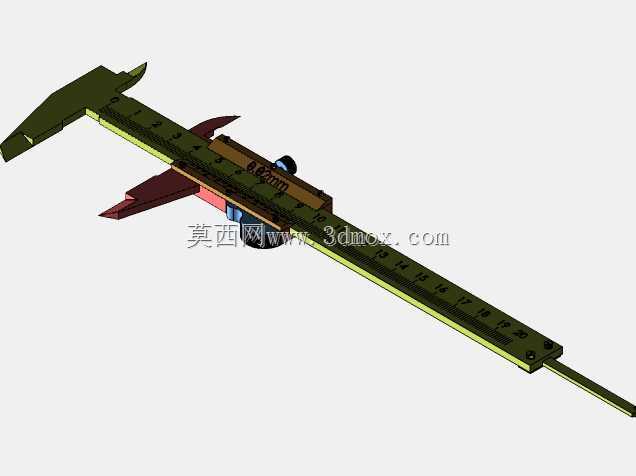

　　在机械加工现场的工序间检测环节，游标卡尺是一线操作工人与质检人员随身配备的基础测量器具，从毛坯件的余量核查，到精加工后零件的关键尺寸确认，再到装配环节的配合间隙校验，几乎覆盖了金属切削加工全流程的尺寸核验场景，哪怕是数字化测量设备普及的当下，这类机械式量具凭借无需供电、抗油污干扰、环境适应性强的特点，依旧是生产现场不可替代的测量工具。这套游标卡尺的结构设计完全贴合实际使用需求，主尺尺身采用平直矩形截面结构，尺身刻度面做了耐磨处理的结构预留，主尺刻度的刻线位置严格按照公制长度单位的基准排布，每毫米刻度的间距公差控制在微米级，从结构根源上保证测量基准的准确性。尺身左端的固定量爪分为内外两组，内量爪用于测量工件的内孔直径、槽宽等内尺寸，

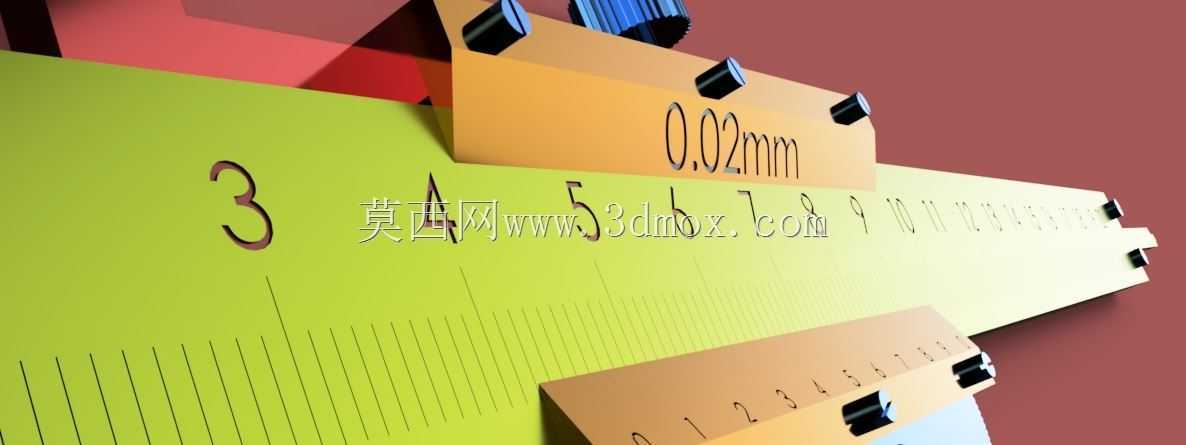

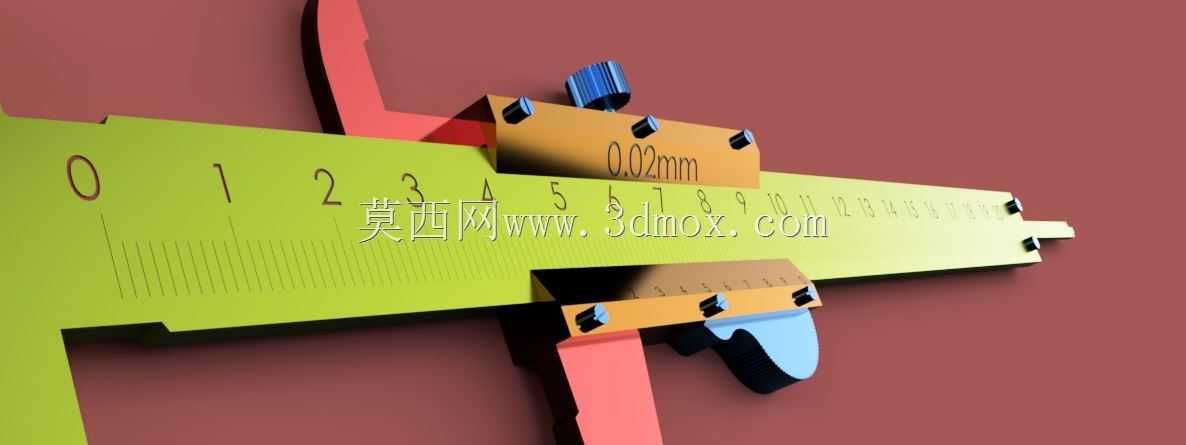

　　外量爪用于测量工件的外圆直径、长度、厚度等外尺寸，量爪的测量面做了平面度与平行度的结构约束，保证两量爪贴合时无可见缝隙，避免测量时出现系统误差。游标滑套部分是整个卡尺的核心运动部件，滑套与主尺的配合采用间隙可调的结构设计，通过滑套上的紧固螺钉可以调整滑套与尺身的配合松紧度，既保证滑套能沿尺身顺畅滑动无卡滞，又不会出现晃动导致的测量偏移，游标刻度直接设置在滑套的正面，与主尺刻度保持同一观察平面，读数时无需调整视角就能同时对齐主尺与游标的刻线，这套模型的游标分度值对应0.02毫米的测量精度，是机械加工现场最常用的精度等级，既能满足普通机加工的尺寸公差要求，又不会因精度过高导致读数效率下降。滑架上还集成了深度测量杆的连接结构，

　　深度杆藏于主尺尺身的背部凹槽内，当滑套沿主尺移动时，深度杆同步伸出，可用于测量工件的盲孔深度、台阶高度等尺寸，深度杆的端面与主尺尾端端面保持齐平时，卡尺的读数为零，从结构上保证深度测量的基准统一。整套模型的所有零件尺寸均以毫米为单位设定，各运动部件之间预留了合理的装配间隙，量爪的开合行程覆盖日常加工中绝大多数中小型零件的测量范围，主尺的总长度按照常用规格设定，既保证足够的测量量程，又不会因尺身过长导致携带不便、尺身变形影响精度。从设计逻辑上看，这套结构没有多余的冗余部件，每个结构都对应实际使用中的功能需求：量爪的根部做了加厚处理，避免频繁使用后量爪变形导致精度失准；滑套上的锁紧装置可以在测量完成后固定滑套位置，

　　方便将卡尺从工件上取下后读数，避免移动过程中滑套移位产生读数误差；尺身的边角处做了倒钝处理，避免使用过程中划伤操作人员。在实际建模过程中，各零件的配合面都做了贴合约束，完全还原真实卡尺的装配关系，滑动部件的运动行程与真实产品保持一致，既可以用于机械结构教学中的量具结构演示，也能作为机械设计场景中测量工具的配套模型使用，还能为量具生产企业的结构改型提供基础的三维参考。不同于复杂的电子数显量具，这类机械式游标卡尺的结构可靠性极强，只要日常使用后做好清洁保养，避免尺身锈蚀、量爪磨损，就能长期保持测量精度，在没有电源的野外维修场景、油污较重的热处理车间、存在强磁干扰的焊接加工区域，这类纯机械结构的量具都能稳定完成测量工作，不会像电子量具那样出现电池亏电、电路受干扰失灵的问题。
